Американские выхолные пентоды 6BF5

Рекомендованные сообщения

Гость roooom

Доброго времени суток!



Подарили мне несколько забугорных пентодов 6BF5. Вроде бы как лампы изначально предназначены для звука, и ВАХи в даташите имеются. Но ни одной схемы готового усилителя на них. я не нашёл. Разработать что-то самостоятельно, пока, для меня невозможно, ввиду отсутсвия опыта. Посоветуйте пожалуйста, как применить эти лампы в звуке?



6BF5_3.pdf

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

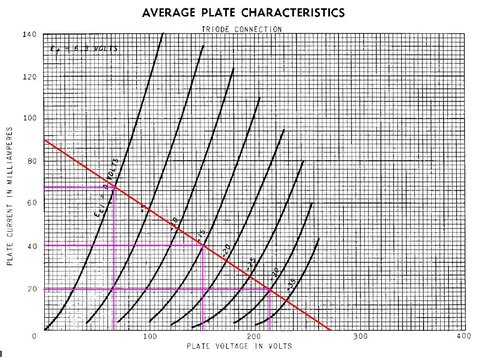

Напряжение питания выходного каскада примерно 165 вольт. В катод лампы для автоматического смещения резистор 360 ом шунтированный конденсатором 1000μF на напряжение не ниже 25 вольт.

Получим напряжение анод-катод примерно 150в. Ток покоя 40 мА. На выход поставим трансформатор ТВЗ-1-9 (ТВ3-Ш) слегка доработанный так чтобы Ктр был равен 30 для 4-х омной нагрузки или 21 для нагрузки в 8 ом. Это обеспечит Ra - нагрузку для лампы равную 4кОм.

На выходе получим примерно 1 Вт чистого звука.

На предварительный каскад использовать любой подходящий двойной триод Или чтобы сохранить 7-штырьковость всей конструкции взять маленькие пентоды типа 6Ж1П (в триодном включении) пару штук. Получится "ламповый малыш" или усилитель для наушников, но тогда параметры выходного трансформатора надо будет пересчитывать под имеющиеся у вас наушники.




Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Гость roooom

Большое спасибо, Александр. На выходных смакетирую. Возможно получится околокомпьютерный усилитель.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Если где то попадутся, то рекомендую обратить внимание на такие же "малышки" 6AQ5, 6СМ6 и 12СМ6 - при тех же размерах и цоколевке это уже вполне серьезные лампы с мощностью рассеивания на аноде 10Вт и максимальным напряжением на аноде 270в. К тому же они гораздо более линейные и дадут меньше искажений. С них легко можно в однотакте снять 2-2.5В а в пентодном варианте ватта 4. При том что сам усилитель полностью вместе с питанием и выходными трансформаторами уместится на крышке от старого СД и его можно будет в компьютер установить заняв 2 5" отсека. Особенно для этого удобны будут 12СМ6 - накал взять от +12 внутри компьютера. На вход что нибудь из серии ЕСС85 12АТ7 или подобных с 12в накалом, а анодное взять от импульсного преобразователя типа маломощного автомобильного 12-220в.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Гость roooom
Если где то попадутся, то рекомендую обратить внимание на такие же "малышки" 6AQ5, 6СМ6 и 12СМ6 - при тех же размерах и цоколевке это уже вполне серьезные лампы с мощностью рассеивания на аноде 10Вт и максимальным напряжением на аноде 270в. К тому же они гораздо более линейные и дадут меньше искажений. С них легко можно в однотакте снять 2-2.5В а в пентодном варианте ватта 4. При том что сам усилитель полностью вместе с питанием и выходными трансформаторами уместится на крышке от старого СД и его можно будет в компьютер установить заняв 2 5" отсека. Особенно для этого удобны будут 12СМ6 - накал взять от +12 внутри компьютера. На вход что нибудь из серии ЕСС85 12АТ7 или подобных с 12в накалом, а анодное взять от импульсного преобразователя типа маломощного автомобильного 12-220в.

Возможно и попадутся. У друга пару коробок со штатовскими лампами. Я у него ещё взял пару 31LR8. Убрал до тех пор пока трансформаторы под них не намотаю.
