Лабораторный Блок Питания Из Журнала Радио 1980 №11

Рекомендованные сообщения

Гость vitoxa

Вот спаял блок питания из журнала "Радио" начал тестировать его, а он что то не так работает. Когда включаешь его он работает секунд 10 потом начинает диметь резистор R8, и если подключено второе плечо то и R7 ето по схеме ниже :evil: . Помогите, может кто то что то знает или паял такое же БП.

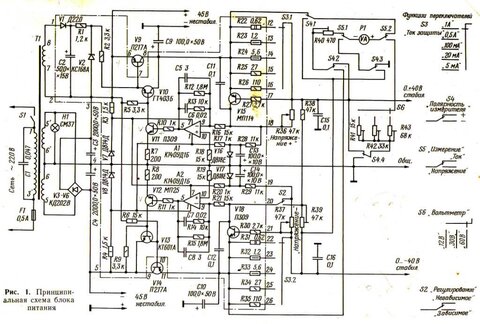

Схема вот:


Детали все по номиналах такие как надо, вот только транзисторы заменены.

По схеме заменил оба П217 на КТ837У,

П309 на Мп38,

МП25 на Мп26 ,

Кт601А на 2т603А,

Мп114 на Мп41

П309 на Мп37б

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Гость glc

Не нужно менять кремниевые транзисторы на германиевые и наоборот. П309 заменить на 2Т603, на МП 37Б - нежелательно. МП114 на МП41 - нежелательно, лучше на КТ203 ипи КТ208. Вместо П217 можно поставить П210, П4. ГТ701. И ещё, тщательным образом проверить монтаж. Не слишком удачная схема. Но работать будет при хорошей настройке.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Гость victors

Вот статья с портала _https://datagor.ru/practice/power/1997-laboratornyy-blok-pitaniya-0-3v-0002-3a.html

Этот двухполярный ЛБП со стабилизацией напряжения и тока, собрали многие здешние участники тоже и смогут помоч советами. Пока не потратил много времени на настройку ЛБП с морально устаревшими деталями и кривизнойв схеме, подумай, о чём то более надёжном. ЛБП пользуют десятилетиями, и ты можешь сделать серьёзное устройство, которым можно заслуженно гордиться.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Гость vitoxa

Вроде получилось исправить ошибку но вот проблема опять нарисовалась не можно регулировать до ноля. ОТ 45 до 28.8 В ниже нельзя. Ах да вот еще, блок видает не 40В как кажет схема а 45

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Вот здесь была доработка этого блока -https://www.chipinfo.ru/literature/radio/200004/p45.html



Но лучше взять уже переделанную на кремний -https://paseka24.ru/node/14



-https://s56.radikal.ru/i152/0811/2f/4cb7d7f20f73.jpg

-https://forum.cxem.net/index.php?showtopic=37966&st=0

Изменено пользователем alex n
