Терморегулятор на термопаре типа L

Рекомендованные сообщения

Гость kpeoji

Здравствуйте. Появилась необходимость в создании терморегулятора на термопаре L типа. В интернете много схем для K типа. Хотелось бы найти что нибудь вроде MAX6675 или AD594 но для L типа.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

kpeoji, привет!

Мало исходной информации. Что это будет за проект? Измерение и индикация температуры должны быть, или только регулирование? Вы упомянули MAX6675 и AD594, но только первая сбрасывает результаты измерений в цифре, а вторая в аналоговом виде.

Буржуи очень не любят градуировку L. Ее часто не бывает даже в промышленных преобразователях, вместо нее они используют что-то типа J, E. К тому же у Вас наверняка не L а ХК, а это чуть-чуть разные вещи.

Если я правильно понял у AD594/AD595 есть возможность рекалибровки под тип Е, а это очень близко к типу ХК(L), можно попробовать подогнать.

AD594_595.pdf

Изменено пользователем metrolog

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Гость kpeoji

Это будет терморегулятор для печи с регулировкой до 400С. Использовать буду pic18f2550 (попутно пытаясь разобраться с USB - использоваться не будет). Необходима будет индикация температуры а так же регулировка. То есть включение отключение нагрузки. Это не так сложно организовать. Но для того что бы облегчить написание хотелось бы найти что то подобное MAX6675. Ну или простой вариант компенсации холодных концов.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Неужели термопару тип К у вас достать проблематично? На производстве вроде их дофига. На крайняк взять от любого мультиметра и адаптировать (поместить в защитный кожух).

Как вариант схемотехники можно рассмотреть измерители паяльных станций, там тоже предусмотрена схема компенсации холодных концов.

P.S. Вы из какого города?

Изменено пользователем metrolog

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Гость kpeoji

Из Ташкента. Данные термопары есть в большом количестве по этому с ними было бы проще. Не могли бы вы на конкретном примере показать компенсацию холодных концов. Был бы очень признателен

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Ташкент это здорово. Городом интересуюсь т.к. сам пол жизни прожил в Узбекистане, г.Учкудук.



Добавлено после раздумий:

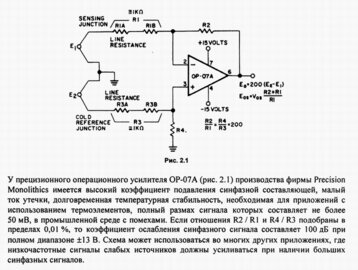

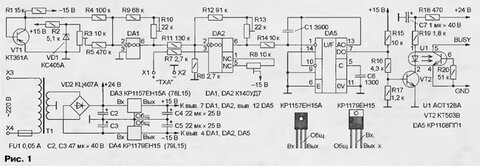

Несколько схем объясняющих принципы компенсации:





Еще интересная схема, смотреть рис.3:

6Precezion_termoreguliator.pdf



Пару интересных ссылок, тоже может пригодится:

__https://slesarka.net/index.php/creativity/45/177-temperature-sensor-thermocouple

__https://kazus.ru/forums/showthread.php?t=7139



От себя добавлю, что измерение температуры с помощью термопары в любительских условиях это всегда проблемы. Относительно большая погрешность измерения (в лучшем случае 1..3 град.) и сложность в технической реализации. Не забудте - ТП нужно соединять с преобразователем термокомпенсационным проводом, или устанавливать датчик компенсации в головке термопары.

Этих проблем можно избежать, если использовать термопреобразователь сопротивления (Pt100, 100П). Сейчас выпускаются с рабочими температурами 450, 600 и даже 800 град.

Изменено пользователем metrolog

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Гость kan

"Милый мальчик, ты так весел, так светла твоя улыбка,

Не проси об этом счастье, отравляющем миры,"

Н. Гумилев.



тут паяльная станция уважаемого tormentor на stm32:

4 канала с пид регуляторами,

Может сохранять 9 термопрофилей с дестятью шагами,

Индикация ЖКИ 16x4 or 20x4 LCD и три кнопки управления.

связь с компом по юсб, Используется переходник usb - rs232

управление мониторинг конфигурироваие осуществляется по протоколу Modbus-RTU.

Имеется софт для компа. И исходники.

Раз уж Вы взялись за разработку устройства такой степени сложности,

для Вас перейти от типа К к типу L проблем не составит.

_https://electrotormentor.blogspot.com/2012/04/4-channell-ir-oven-soldering-station.html

На bitbucket ищите кнопку в верхнем левом углу "get source"

Начал ее делать, дошел до плат, малехо застрял.

Конструкция модульная, все модули (усь термопар, контроллерный блок, блок симисторов) можно приобрести, можно сделать.... Я делал.

Вот весь топик строителей паялок. _https://monitor.espec.ws/section44/printview172004.html
