помогите со схемой одновибратора


Гость ак-74

Рекомендуемые сообщения

На логике сложнее мультивибратора ни чего не делал, а поди ж ты - понадобилось. Смысл в чём: собрал схему бегущих огней. Частота переключений не высокая - 1-3 сек, но вот сами вспышки должны быть короче - 0,3-0,5 сек и поддаваться регулировке в этих пределах. Схем одновибраторов в инете много, "с цепями перезапуска" и чёрти ещё с чем, но поскольку я в в "логике" :smile: , то выбрать нужную не смог, сделал одну - не работает.

Граждане, помогите, пожалуйста! Микросхемы есть к651тм2 и к561ла7. Спасибо.

Ссылка на комментарий
Поделиться на другие сайты

Посмотрите здесь _https://www.radioman.ru/teoria/1/mop_impuls_rashir.php

Именно на таких микросхемах.



Добавлено после раздумий:

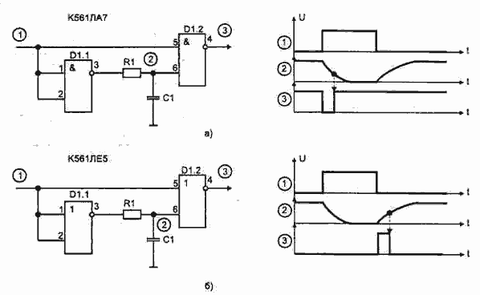

и здесь _https://www.radioman.ru/teoria/1/mop_formir_front.php



Добавлено после раздумий:


Ссылка на комментарий
Поделиться на другие сайты

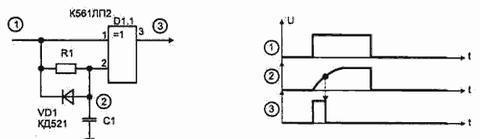

Огромное спасибо за ссылку на статью! Правда первая ссылка пожалу не пойдёт ибо там (цитирую статью): "При этом подразумевается, что формируемый импульс превышает длительность запускающего." А у второй эпюры не те. На выходе нужно вот так, но это не на моих микрухах...






Придётся ехать за к561ЛП2. Но всё равно спасибо!

Изменено пользователем ак-74
Ссылка на комментарий
Поделиться на другие сайты

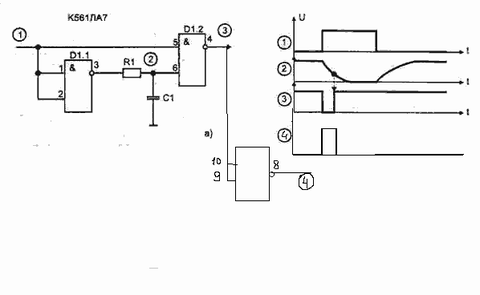

Делайте на К561ЛА7, после одновибратора поставьте инвертор, на 1 элементе той же ЛА7.



Добавлено после раздумий:


Ссылка на комментарий
Поделиться на другие сайты

Спасибо! Оказывается всё просто :smile: Надо бы для ума книжку какую-нибудь прочитать типа "Юный цифровой электронищик", интересно есть такая? :smile:

Изменено пользователем ак-74
Ссылка на комментарий
Поделиться на другие сайты

Книг на эту тему великое множество.

например - С.А.Бирюков. Цифровые устройства на МОП-интегральных микросхемах.

Скачать можно отсюда _https://publ.lib.ru/ARCHIVES/M/%27%27Massovaya_radiobiblioteka%27%27/_%27%27Massovaya_radiobiblioteka%27%27_1100-1199_.html#1132
