Заменяем корпус у раскладушки Nokia 2720

Рекомендованные сообщения

Здравствуйте, дрУги!


Был у жены телефончик Nokia 2720, а теперь нету :smile: Мой четырехлетний Илюха на "делай раз" оторвал ему голову.

Мобилку жене купил - Самсунг Galaxy Y на Андроиде, пусть играется.



А захотелось оживить Нокию: телефон не старый, в отличном состоянии, аккум неделю держит - жалко такое в корзину.

Поломка чисто механическая. Отломилось ухо у шарнира раскладушки и понятное дело переломился шлейф, который через это шарнирное соединение хитро проходит.



Господа профи, научите!



Новый шлейф и корпус заказал почти даром.

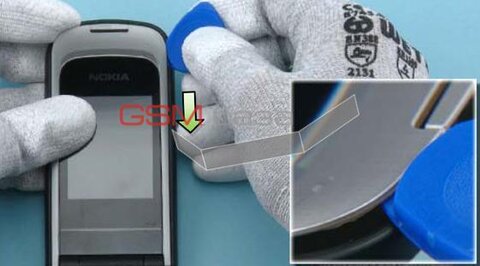

Поломанный телефон разобрал правильно и без трудностей благодаря гайду =https://www.nokiastock.ru/2011/02/19/%D1%80%D0%B0%D0%B7%D0%B1%D0%BE%D1%80%D0%BA%D0%B0-nokia-2720-fold/




Всё раскидано на столе.

Соединил новым шлейфом основную плату и BAFFIN LCD (основной экран), присоединил батарейку, включил - всё отлично работает!

Телефон включился, загрузися, экран в порядке. :smile:

Дело за малым - собрать всё красиво обратно в новый корпус. Так сказать, слесарка и макраме.



Вот тут-то я и призадумался...

:smile:

1) Новый корпус поставляется частично собранным. Например, IMD WINDOW в сборе на B-COVER.


Хм... А ведь он на клее и по инструкции полагается после расклеивания IMD WINDOW выкинуть (не использовать повторно).

Зачем же его тогда приклеяный продают? Как решить это противоречие?

Отклеяный с нового корпуса IMD WINDOW можно будет потом просто прижать на место и он снова приклеится? Или как?



2) И самое грустное: в комплекте нового корпуса нет элементов шарнирного соединения, которые фиксируют половинки раскладушки между собой (те, что вкладываются в уши шарнира).

Х.з. как из правильно назвать? Втулки? Закладные? Шпонки? Почему-то они нигде не упоминаются в найденных мной источниках, в том числе на чертеже вверху.

Правая втулка (нажимная) у меня сохранилась, а вот из левого уха шарнира - разрезная втулка, через которую и проходит шлейф - утрачена.

Шо делать?

:smile:



Всем спасибо за участие!

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах


Вот нашел картинку, чтоб лучше пояснить про шарнир.

Нажимная втулка №2 у меня осталась со старого корпуса. А вот разрезной втулки №1 нету.

Почему новый корпус продается без них - х.з...



Прилагаю так же оригинальный сервис-мануал по правильной разборке Nokia 2720, может кому сгодиться.

2720fold_RM_519_520_Service_Manual_L1L2_v1.0.pdf.7z

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Гость krab
Почему новый корпус продается без них - х.з...
- так в большинстве случаев - эта позиция практически никогда с корпусом не поставлятся, искать только на разборе. Только сегодня человеку на крутую мотороллу искали корпус, эту "хрень" и сенсор. Ни в одном корпусе шарниров не было в комплекте.

Пробегись у себя у мобильщиков.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Гость Минский Muller

И чем же интересно решился вопрос?

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Дима, да как обычно: снял всё потенциально привлекательное, а остальное в корзину.

Утеряную деталь добыть не удалось.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
