Настройка тока покоя промышленного усилителя

[Гость flym]

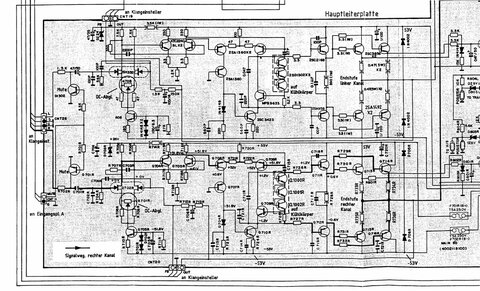

Здравствуйте, Датагорци! Обращаюсь за помощью по такому вопросу: Недавно стал счастливым обладателем очень редкого немецкого усилителя Telefunken HA-900. Подарили мне его из-за ненадобности, ну и конечно же он был не "совсем" рабочий. Правый канал работал, а в левом выгорело несколько транзисторов предварительного каскада. Заменил транзисторы Q707, Q706, Q708 и Q709 (установил аналог bc550c). Все заработало с первого включения! Выставил 0 на выходе на обои каналах. Все бы хорошо, только есть одно но: ток покоя одного канала выше другого. В левом канале 80 мА, а в правом 50 мА. Ковырять наугад каждый резистор не хочется, да и не правильно это. Подскажите, пожалуйста каким резистором можно отрегулировать ток покоя.

Изменено 17 Апреля, 2012 в 17:41 пользователем flym

[Pashka]

Для начала замерьте токи покоя всех каскадов и сравните. Вполне возможно, что немного изменились токи транзисторов Q706, Q708, раз вы их заменили на другие. Если так, то нужно будет подобрать резистор R720. Берете несколько резисторов на 100 Ом и выбираете тот, у которого R немного больше, чем у того, что у вас впаян, потом измеряете ток, удачи!

Изменено 17 Апреля, 2012 в 18:09 пользователем pashka

[Yamazaki]

Транзистор Q709 вместе с резистором R725?(неразборчиво) и тремя транзисторами Q1000, Q1001, Q1002 образуют стабилитрон, задающий ток покоя. Неудивительно, что с заменой Q709 ток изменился. Можно заменить этот транзистор и во втором канале на такой же, а можно заменить резистор многооборотным подстроечником и выставить желаемый ток покоя вручную.

Вообще конечно схема мутная, не нравится мне....

[Гость flym]

Спасибо за ответы! Да, я так и предполагал, что нужно регулировать резистором R725, но решил посоветоваться с профессионалами. В ближайшие дни постараюсь найти свободное время и настроить усилитель. После регулировок - отпишусь.



Добавлено после раздумий:

Вообще конечно схема мутная, не нравится мне....



А в чем, если не секрет, заключается "мутность" схемы?.... Имеется в виду рисунок или построение схемы?...

[Yamazaki]

Просто технические решения неочевидные. Три дифкаскада друг за другом, какой-то странный способ установки тока покоя... Полевики на входе, из-за чего постоянку на выходе нужно убирать отдельным подстроечником. За счет большого усиления при незамкнутой ОС обратная связь получается очень глубокой, и он таки выдает заявленные характеристики, но я бы сделал иначе.



Было бы интересно увидеть график нелинейных искажений от частоты))



Посмотрел в интернете: приличный корпус, большие радиаторы, мощный транс... покупка хорошая в любом случае.

Изменено 17 Апреля, 2012 в 20:20 пользователем yamazaki

[Гость flym]

Где-то на одном из форумов я прочитал, что данный усилитель разрабатывался компанией Telefunken совместно с JVC, но схема данного усилителя очень сильно отличается от топовых усилителей компании JVC. Причем, не в лучшую в сторону. Скорее всего, его клепали в ГДР, подобно нашим усилителям "Одиссей", но небольшой партией. Хочу отметить, бас у этого усилителя потрясает! Настолько он мощный и глубокий, что пришлось вставлять поролоновые заглушки в фазоинверторы.



У меня, конечно, есть желание его переделать в класс А или ЕА, тем более трансформатор позволяет, но на это нужно уйму времени и помощь жителей датагории. :smile:

[Yamazaki]

"переделать в класс А" это значит просто поднять ток покоя настолько, насколько позволит охлаждение усилителя. Обычно бывает достаточно поднять его настолько, чтобы усилитель работал в классе А при комфортной громкости, а при большей переходил в АБ.

Попробуйте выставить миллиампер 500 для начала, если это даст слышмый результат и усилитель не уйдёт в саморазогрев (хотя он и не должен), можно поднять ещё сильнее. Имхо, выгоднее сделать изначально максимально крутую схемотехнику, чем греть воздух впустую)



советую почитать _https://ecosound.pro/OutputStages.html

[Гость flym]

Вчера нашел немного времени и настроил усилитель. Резисторами R725 выставил ток покоя в каждом канале по 50 мА. Разница между номиналами резисторов обоих каналов оказались довольно большая - 3,5 кОм и 1,3 кОм. Но работает! :smile:



По поводу переделки усилителя - я имел ввиду изменение схемы в целом, подбор подходящей схемы и изготовление печатных плат и т.д. Но на это нужно время, которого у меня катастрофически не хватает. Так что, оставлю как есть.



Еще раз спасибо за ответы!

[gutman]

Привет, тёзка!

Исключительно мой совет: схему менять не надо. Немецкий винтаж со своим почерком и портить его не стоит. Поднимите только ток покоя раза в 2 или хотябы до 80мА.

[Гость flym]

Привет, тёзка!

Исключительно мой совет: схему менять не надо. Немецкий винтаж со своим почерком и портить его не стоит. Поднимите только ток покоя раза в 2 или хотябы до 80мА.

Доброго времени суток, форумчане! В течении недели, после ремонта, что-то подобное я и сделал - заменил все конденсаторы на пленочные; там где без электролитов не обойтись, установил электролиты Nichicon Muze; поднял ток покоя до 100 мА. Звук стал на много интереснее!

[metrolog]

.... Звук стал на много интереснее!

А если серьезно, то в чем это проявилось (на Ваш взгляд)?

[Гость flym]

А если серьезно, то в чем это проявилось (на Ваш взгляд)?



Начну по порядку:

1) Время на прогрев сократилось до 5 минут

2) Стали выразительнее высокие частоты

3) Слышна разница при применении фильтров низких частот, и без применения

4) Виниловые пластинки звучать стали натуральнее

5) В целом, звук стал более детальнее



P.S. Кстати, я также заменил операционные усилители, возможно они стали причиной изменения звука.
