Гость vamemst

Прошу совет по блоку питания

Рекомендованные сообщения

Гость vamemst


Добрый день, знатоки-форумчане.

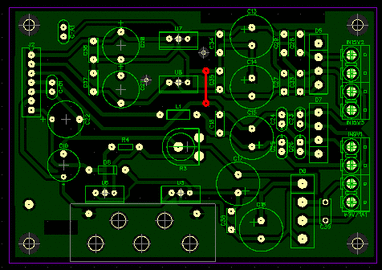

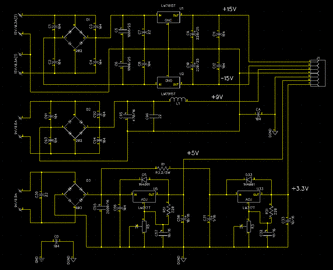

Достался мне профи-кроссовер Behringer DCX2496 для забавы с би-триампингом. Родной импульсный блок питания был безжалостно забракован под замену. Оки... Намотал тор 2х13В/0.3А, 1х9В/0.5А, 1х9В/0,9А. Набросал схему, развел плату. И вот тут засада (ошибся с трансом), по цифре потребление 859мА + 308мА, а я посадил на одну обмотку. Поставил конденсатор на 3300мкФ. Работает, но ОЧЕНЬ греются обе LM317, через пол-часа уже +65-70гр. Если поставить конденсатор на 1000мкФ, срывает синхронизацию ЦАПа. Если посадить линию на вторую обмотку трансформатора (увы, я развел разные земли) - что-то сильно модулирует сигнал на выходе. Землю слизал с ориг. БП. У них общая точка на плате DSP. Вопрос: посоветуйте, как развести правильно схемку, чтобы не так сильно грелись стабы. Нужно получить +\-15В/0.2А, +9В/0.2А, +5В/0.85А, +3.3В/0.3А. Плату буду травить новую. Спасибо.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Вопрос: посоветуйте, как развести правильно схемку, чтобы не так сильно грелись стабы. Нужно получить +\-15В/0.2А, +9В/0.2А, +5В/0.85А, +3.3В/0.3А. Плату буду травить новую. Спасибо.

Валера, чтобы не грелись стабы, нужно уменьшать напряжение перед ними. Сомневаюсь, что другая разводка поможет в борьбе с перегревом. Отмотать вторичку, увеличить радиатор реально?

Изменено пользователем metrolog

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Гость vamemst
Отмотать вторичку, увеличить радиатор реально?

Спасибо за отзыв.

Нудно, но можно. Радиатор тоже. Но я боюсь потерять запас по току. Вторичку для цифры мотал 0,51 в два провода. Остальные в один. Я так понимаю снизить надо до 6,5В?

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Спасибо за отзыв.

Нудно, но можно. Радиатор тоже. Но я боюсь потерять запас по току. Вторичку для цифры мотал 0,51 в два провода. Остальные в один. Я так понимаю снизить надо до 6,5В?

Минимальная!!! разница между входом и выходом указанных стабилизаторов должна быть 2,5В.

С запасом лучше взять вольта 4.

Вот и считай, сколько надо на входе.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

А если маленький вентилятор?

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Гость victors

По цифровой части можно поставить импульсный стаб. Это снизит нагрузку на трансформатор и поспособствует "большей отдаче тока" в аналоговые каналы.



Правило 4х вольт соблюдать всё равно придётся. Провод 0,51 для этих токов, в аналоговых каналах, мне представляется достаточным.



Какой перепад напряжения между входами и выходами LMок сейчас?

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Гость vamemst
Правило 4х вольт соблюдать всё равно придётся. Провод 0,51 для этих токов, в аналоговых каналах, мне представляется достаточным.



Какой перепад напряжения между входами и выходами LMок сейчас?

Входные до мостов: 2х13,1В и 2х8,27В, после конденсаторов 2Х+19,4В и 2Х+8,64В (тут два стаба на +5В и + 3,3В в параллель). Греются по цифровой линии: +54гр и +63гр. Оно и понятно... Мощность на радиатор, собсно, 2,91Вт и 1,86Вт. Но я и поставил радиатор на 5Вт. Если поставить стаб на +3,3В после +5В, не выхожу на 3,3. Макс. +3,11. Тоесть, Разница для LM317 мин. вход-выход должна быть 1,89В. Да и мощность рассеивания останется прежней. Похоже, надо два десятка витков вторички долой.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
