Измерение параметров транзисторов

[Chugunov]

Когда клепал усилители в крупных количествах, подбирал ... ток эмиттера, а не ток базы. Достаточно трёх значений 30, 100, 300 мА. Переключатель на три положения, три подстроечника

Самый правильный способ для измерений на постоянном токе.

Но 99% ленятся так делать.

В правильных промышленных приборах так и делали, вдобавок измеряли усиление на ПЕРЕМЕННОМ токе т.к. канонически измерять надо ОТНОШЕНИЕ ПРИРАЩЕНИЙ токов.

[Гость dimusl]

Самый правильный способ для измерений на постоянном токе.

...

В правильных промышленных приборах так и делали, вдобавок измеряли усиление на ПЕРЕМЕННОМ токе т.к. канонически измерять надо ОТНОШЕНИЕ ПРИРАЩЕНИЙ токов.



Так в статье svjatoslav-а, которую я предложил, это и делается. Только не по трём точкам, а по пяти-шести, на постоянном токе.

Изменено 25 Апреля, 2012 в 14:30 пользователем dimusl

[Chugunov]

Так в статье svjatoslav-а, которую я предложил, это и делается. Только не по трём точкам, а по пяти-шести, на постоянном токе.

Нет, не совсем так. Берется (канонически) МАЛОЕ приращение, вернее их отношение.

Измерение при фиксированном токе эмиттера (коллектора) правильнее, чем базы.

Практически выставляют режим по постоянному току, подают на вход ПЕРЕМЕННОЕ напряжение, снимают с выхода переменное и сравнивают

Изменено 25 Апреля, 2012 в 16:19 пользователем chugunov

[Гость victors]

Всем привет,



Думая про простой измеритель коэффициента усиления транзистора (h21э – коэфициент передачи тока базы, при включении по схеме с общим эмиттером, если быть точным), посмотрите на схему в Радио №10 1981 стр. 58 Это мультивибратор на двух транзисторах, измеряющий коэффициент передачи на переменном токе. В коллекторе проверяемого транзистора – резистор 1 КОм. В базе – переменный резистор 100 КОм и галетник, включающий последовательно с переменным, резисторы от 100 до 800 КОм с шагом в 100 КОм (выбор диапазона). Генерация (1 – 2 КГц) возникает, если сопротивление в коллекторной цепи, умноженное на h21э транзистора, равно сопротивлению, введённому в цепи базы. Испытатель проверяет npn и pnp транзисторы. Отсчёт по линейной шкале на переменном резисторе и положению галетника (или кнопочного коммутатора резисторов множителя).

При работе, можно действовать двумя способами, предварительно выбрав проводимость и тип транзистора (биполярный/ полевой (про полевой – далее)).

1) Подключаем транзистор, и крутим ручку базового резистора до появления генерации. Так понимаем, что транзистор исправен и имеет определённый коэффициент передачи.

2) Выставляем заранее требуемый коэффициент передачи и, подключая, по порядку, имеющиеся транзисторы, отбираем соответствующие установленному требованию.

Я сделал этому измерителю две доработки.

1) Отдельная фиксируемая кнопка включает в «базу» проверяемого транзистора резистор, сопротивлением 100 КОм, заземленный с другой стороны. Так измеритель может проверять полевые транзисторы с p-n переходом и p или n каналом (КП103 КП303 и им подобные). Также, без переделки, в этом режиме можно проверять МОП транзисторы с изолированным затвором n- и p- типа (IRF540 IRF9540 итп)

В коллектор второго транзистора измерительного мультивибратора (выход НЧ сигнала) я включил детектор с удвоением, по обычной схеме нагруженный на базу КТ 315го. Таким образом, К- Э переход этого ключевого транзистора замыкается, когда в измерительном мультивибраторе возникает генерация (определён коэффициент передачи). Ключевой транзистор, открываясь, заземляет эмиттер ещё одного транзистора, на котором собран простейший генератор с резонатором на трёхвыводном пьезоэлементе – типовая схема генератора вызывного сигнала «китайского» телефона.

Такое схемное награмаждение было вызвано желанием использовать тот же вызывной генератор в узле сигнализации перегрузки по току лабораторного блока питания (первый, собранный мной, по упомянутой схеме, испытатель параметров транзисторов, был встроен в ЛБП ).

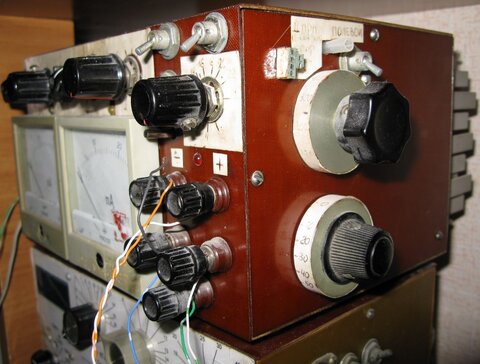

Второй измеритель был встроен самодельный в многофункциональный стрелочный мультиметр, где один трёхвыводной пьезоизлучатель использовался как сигнализатор в режиме «пробник» (звуковая проверка короткого замыкания) и испытатель транзисторов Теоретически (я не пробовал), этот испытатель можно переделать для проверки мощных транзисторов, уменьшив, например, на порядок сопротивления резисторов в обвязке проверяемого транзистора.

Так же, возможно зафиксировать резистор в базовой цепи (1КОм или 10 КОм) и изменять сопротивление в коллекторной цепи (для мощных транзисторов).
