Измерение параметров транзисторов

[Гость bashka7871]

Доброго времени суток,дорогие форумчане!Сильно извиняюсь,если что не так,но припёрло,а спросить не у кого.В-общем,трабл такой: не могу адекватно промерить мощные герм.транзисторы.Мультиметры(их у меня три)выдают какую-то ересь,вроде беты ,равной тысячам ед.Слышал вроде,что мульты подходят для промерки лишь маломощных транзов,а средней и большой мощности надо мерять при других напругах и токах.Просветите,пожалуйста...

[Гость dimusl]

...не могу адекватно промерить мощные герм.транзисторы...Слышал вроде,что мульты подходят для промерки лишь маломощных транзов,а средней и большой мощности надо мерять при других напругах и токах.Просветите,пожалуйста...



Вот - наш форумчанин в своё время написал.

Кстати, я мерял без прецизионного резистора, а просто тупо контролировал Uкэ таким же китайцем. Там надо постоянно следить и полегонечку подстраивать при переходе с диапазона на диапазон U.

Хочу_поделиться_опытом_измерения_параметров_мощных_выходных_транзисторов_к_этому_и_другим_усилителям.doc

[Ubiks]

_https://www.radteh.ru/radiolub/80.html

Подобный прибор (самоделка) чуть-чуть для работы переделанный эксплуатировался 12 лет сотни пар выходных германиевых и кремневых мощных транзисторов

[Гость bashka7871]

Огромное Вам спасибо dimusl и Гарри.Надо делать,без него никуда...

[Гость dimusl]

Огромное Вам спасибо dimusl и Гарри.Надо делать,без него никуда...



Должен отметить, что подбор по методе svjatoslav-а гораздо более точен, хотя и трудоёмок.

[Ubiks]

Поставить два амперметра (по-моему, лучше стрелочные) и переключатели шунтов. Надеюсь, разберётесь.

:smile:

[Гость dimusl]

Поставить два амперметра (по-моему, лучше стрелочные) и переключатели шунтов. Надеюсь, разберётесь.

:smile:



Я так и делал. Вместо прецизионного резистора включал Ц4341.

Шунты никакие не нужны, в статье svjatoslav-а схема стенда, там просто переменными резисторами устанавливаются токи эмиттера. Проще некуда. Только вот Uкэ подправлять надо при каждом переходе к новому току. А так - предельно просто: китайцем меряется ток базы при соответствующем токе эмиттера и делится Iэ/Iбазы.

[Ubiks]

Есть пара схем с осциллографом

[Гость dimusl]

Есть пара схем с осциллографом



Всё так, но это только для маломощных транзисторов. По svjatoslav-у же меряются любые мощные, и собирать ничего не надо, кроме простенького "стенда" - нескольких последовательно соединённых переменников.



А в общем, дело вкуса.

[metrolog]

Вот собрал вчера вечером. Работой доволен. Может кому пригодится.



Добавлено после раздумий:

Статья в "Радиоаматоре":

h21э.rar

Изменено 23 Апреля, 2012 в 14:21 пользователем metrolog

[Гость pricolist]

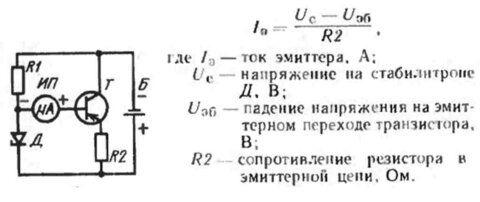

Красивая реализация. Когда клепал усилители в крупных количествах, подбирал пары на простеньком измерителе - отличие от вышеописанного: стабилизируется ток эмиттера, а не ток базы. Достаточно трёх значений 30, 100, 300 мА. Переключатель на три положения, три подстроечника (которыми один раз выставляется ток), вместо R2 на принципиалке, стабилитрон Д815А. Идея взята из Радио №11 1976г с52. Меряется ток базы и записывается для каждого экземпляра. Совпадение должно быть максимальным для всех трёх значений.

[metrolog]

.. стабилизируется ток эмиттера, а не ток базы.

Тоже смотрел в эту сторону...

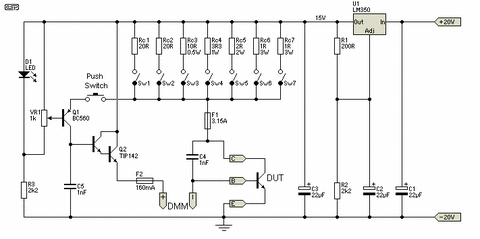

Схему увидел здесь_https://sound.westhost.com/project106.htm

Идея тоже очень интересная, но имеет пару существенных недостатков.

Изменено 6 Июня, 2012 в 17:17 пользователем metrolog
