dru57

N539ab

Рекомендованные сообщения

Нужен даташит на вероятно транзистор N539AB, в сети почему-то не нашел ,может у кого-нибудь есть?и что можно "воткнуть из отечественного "???????

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Где стоит сей деталь? Фото внешнего вида? Иногда это сильно помогает подобрать аналог.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Нужен даташит на вероятно транзистор N539AB, в сети почему-то не нашел ,может у кого-нибудь есть?и что можно "воткнуть из отечественного "???????

Где стоит сей деталь? Фото внешнего вида? (Не моё, но точно).

С телепатией у нас плоховато.

Не он? _https://dsh.su/trans/index/biid/4829

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Где стоит сей деталь? Фото внешнего вида? Иногда это сильно помогает подобрать аналог.

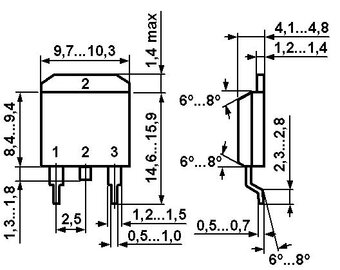

корпус внешне то-263 - стоит сей деталь на плате иммобилайзера автомобиля и вроде бы управляет плавным угасанием освещения салона - (лазил в плафоне и каратнул что-то теперича в положении переключателя при котором при открытии двери загоралась лампочка не хрена не горит )полазил по форумам -нашел похожую неприятность ,Автомобиль NISSAN ALMERA N16


Изменено пользователем dru57

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Что подключено к выводу 1?

Очень похоже на полевик..

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Все таки очень желательно фото. Как то целым форумом искали аналоги

что такое за детальки под названиями 1J10AN и 1J08BP?

А когда появилась фотография, то в 5 секунд выяснилось что это обычные полевики FDD6685 Р-канальные 30 вольт 40 ампер даташит на которые находится на первой же странице Гугля.




Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Все таки очень желательно фото. Как то целым форумом искали аналоги



А когда появилась фотография, то в 5 секунд выяснилось что это обычные полевики FDD6685 Р-канальные 30 вольт 40 ампер даташит на которые находится на первой же странице Гугля.

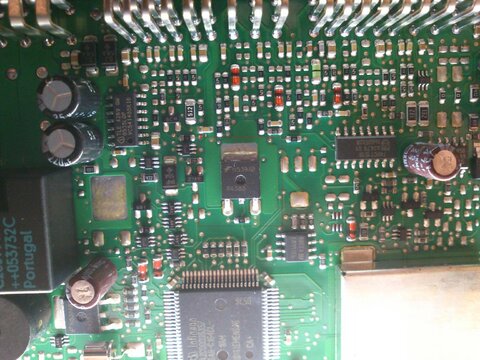

Вроде видно хорошо!


Изменено пользователем dru57

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

_https://www.primera-club.ru/forum/showthread.php?t=12642&page=4 здесь проблема обсуждается

Помогла замена транзистора на IRL R2905, но сюда пойдёт любой logic level с такой же цоколевкой на приличный ток.



Любопытно, на транзисторе эмблема fairchild, но на их сайте такие транзисторы поиском не находятся. Видимо уже и на ниссане стали галимый китай в электронику ставить.

Изменено пользователем yamazaki

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

_https://www.primera-club.ru/forum/showthread.php?t=12642&page=4 здесь проблема обсуждается



Cергей -спасибо!! :smile:

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

А вот еще из этой оперы. таже проблема

_https://www.rlocman.ru/forum/showthread.php?t=4256

R4383 = RFD3055LESM9A возможна замена на IRFS17N20D или IRFS31N20D характеристики см. _https://www.alldatasheet.com так-же HUFA76407P3 12A 60V 0.107 Ohm N-Channel Logic Level UltraFET Power MOSFET

HUFA76432P3 55A 60V 0.019 Ohm N-Channel Logic Level UltraFET Power MOSFETs

RFD3055LE 11A 60V 0.107 Ohm Logic Level N-Channel Power MOSFETs

RFP15N05L 15A 50V and 60V 0.140 Ohm Logic Leve

RFH12N35 12A 350V and 400V 0.380 Ohm N-Channel

HUFA76437P3 64A 60V 0.017 Ohm N-Channel Logic

RFD4N06L

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Благодарю -богатый ассортимент!

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

А ведь получилось как прошлый раз.

Транзистор R4383, a не N539AB. Именно по 4383 я на информацию по этому транзистору на Радиолоцмане вышел, причем практически сразу.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
