[Решено! Новая ПП] Собрал ушной усь на кт315 с портала, не работает...

[Гость Biggycat]

Доброго всем времени суток! Собрал девайс описанный в статье Ушной усилитель на КТ315Б

Проблема в том, что при включении звук идет очень тихий, и то когда переменник на минималке, при включении/выключении питания совершенно ничего не происходит, в чем может быть проблема? дорожке все прозвонил, вроде как не контачит ничего, все в порядке. помогите, пожалуйста!

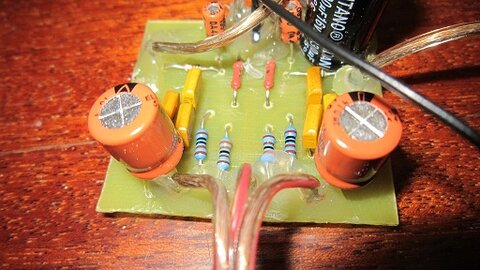

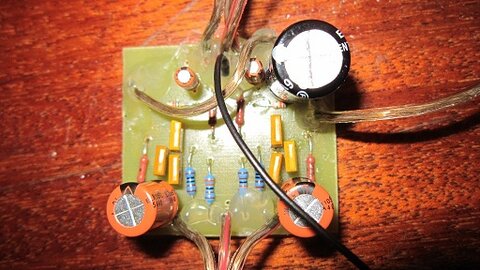

Фото:



вот тут схемка и рисунок: kt315.7z

Изменено 3 Апреля, 2012 в 13:31 пользователем Datagor

[Гость kickstarter]

Соответствие схеме сколько раз проверил? Проверь еще раз.

Цоколевку транзисторов тоже. Если смотреть на КТ315 фаской к себе, то слева направо - база, коллектор, эмиттер.







Добавлено после раздумий:

Питание от сети? Проверь тестером где плюс, где минус, может первый раз подключил и спалил.

А вообще кт315 мне оОочень не нравятся. я сними намаялся в блоке защиты радиотехники.

Заменил их на BC547 (цоколевка не совпадает, пришлось крутить им ноги) и все проблемы ушли. А те кт315 звонятся прибором как целые.

Изменено 23 Марта, 2012 в 19:12 пользователем kickstarter

[Гость Biggycat]

Соответствие схеме сколько раз проверил? Проверь еще раз.

Цоколевку транзисторов тоже. Если смотреть на КТ315 фаской к себе, то слева направо - база, коллектор, эмиттер.







Добавлено после раздумий:

Питание от сети? Проверь тестером где плюс, где минус, может первый раз подключил и спалил.

А вообще кт315 мне оОочень не нравятся. я сними намаялся в блоке защиты радиотехники.

Заменил их на BC547 (цоколевка не совпадает, пришлось крутить им ноги) и все проблемы ушли. А те кт315 звонятся прибором как целые.



соответствие схеме не раз проверял, вроде как все путем, с цоколевкой тоже разобрался, точно все хорошо, транзисторы менять пробовал, все также, питание от "кроны" с полярностью точно все хорошо. вообще без понятия почему не работает, а BC547 я так полагаю аналог 315-х?

[Chugunov]

Собрал девайс, проблема в том, что при включении звук идет очень тихий, и то когда переменник на минималке, при включении/выключении питания совершенно ничего не происходит, в чем может быть проблема? дорожке все прозвонил, вроде как не контачит ничего, все в порядке. помогите, пожалуйста!

Классическая простая схема не может не работать. Вывод: ошибки при сборке, маловероятно - плохие детали. Чтобы разобраться, надо выложить СЮДА схему с указанными на ней режимами по постоянному току. Вместо наушников можно пока резистор.

Первым делом обратить внимание на напряжение Б-Э всех транзисторов - должно быть 0,5...0,7 В. Потом разбираться дальше.

P.S. Измерить ток, потребляемый каждым каналом.

Изменено 23 Марта, 2012 в 19:26 пользователем chugunov

[Гость kickstarter]

BC547 это аналог 315. только коллектор сбоку.

[Гость alx25v]

У автора общий ушей на + сидит и от туда вольтодобавка идёт.

[metrolog]

У автора общий ушей на + сидит и от туда вольтодобавка идёт.

Подтверждаю :smile: .

Изменено 24 Марта, 2012 в 05:03 пользователем metrolog

[Гость tanuki]

Я вот не вижу перемычку по "плюсу" питания, все блин залито. Она есть?

[Гость Biggycat]

Классическая простая схема не может не работать. Вывод: ошибки при сборке, маловероятно - плохие детали. Чтобы разобраться, надо выложить СЮДА схему с указанными на ней режимами по постоянному току. Вместо наушников можно пока резистор.

Первым делом обратить внимание на напряжение Б-Э всех транзисторов - должно быть 0,5...0,7 В. Потом разбираться дальше.

P.S. Измерить ток, потребляемый каждым каналом.



довольно странно ведут себя транзисторы, на Б-Э у VT3 сначала померел было 0,6-0,7, потом 0,1, причем на VT6 вообще ноль, хотя должно быть хотябы также как на VT3, ну и остальные транзисторы больше чем 0,2 не выдают.



Добавлено после раздумий:

Я вот не вижу перемычку по "плюсу" питания, все блин залито. Она есть?

есть

[Гость klon_kz]

А может это КТ361???, можно ж и заблудиться с непривычки.

[Гость Biggycat]

А может это КТ361???, можно ж и заблудиться с непривычки.

не, точно 315:)

[Гость alx25v]

Повторю : У автора общий ушей на + сидит и от туда вольтодобавка идёт. У тебя общие ВСЕ НА МИНУСЕ....

Что на приложеной печатке что на схеме. Ту тему читай внимательно с камментами.

Изменено 24 Марта, 2012 в 13:54 пользователем alx25v
