Нужен совет по работе схемы

[Гость dshvorov]

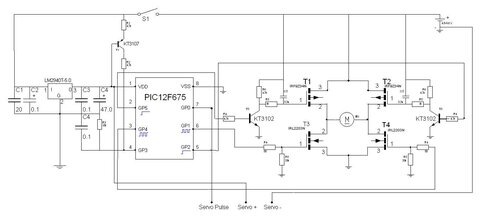

Привет, подскажите принцип действия отсечки на кт3107. И вместо 4,8-9,8в у меня будет 12в (силовая часть будет от другой схемы на 12в, так что ее не рассматриваем). Просто резисторор делителя подобрать и все?

Изменено 17 Марта, 2012 в 03:36 пользователем dshvorov

[if33]

T1 служит для отключения микроконтроллера по входу MCLR (вывод 4) при снижении питания ниже 5 вольт. Верхняя величина напряжения ограничивается встроенным диодом по выводу 4. Я считаю, что менять ничего не нужно.

[Гость dshvorov]

а можно маленько по подробней, не могу въехать и все тут, пожалуйста!





Мне просто надо отсечку на 9в сделать

Изменено 17 Марта, 2012 в 15:48 пользователем dshvorov

[Гость dshvorov]

получается, что просто ниже 5 вольт отрубается LM и закрывает транзистор?

[if33]

При снижении напряжения питания до 5 вольт T1 закрывается и контроллер останавливается, потому что подача нуля на вход MCLR - это сброс микроконтроллера. На сайте WWW.MlCROCHlP.RU- есть описание на русском языке pic12f629-pic12f675. Чтобы сделать отключение при 9 вольтах необходимо базу T1 подключить к стабилизированному источнику 9 вольт ( можно просто подсоединить базу к катоду диода Зенера , а анод подключить к земле.

[Гость dshvorov]

все понятно, значит просто на стабилитроне сделаю отсечку так

Изменено 17 Марта, 2012 в 16:44 пользователем dshvorov

[if33]

Да такая схема подключения подходит, только между верхними выводами R5 и C2 необходимо поставить резистор 2 - 5 ком. Это требование даташита.

[Гость dshvorov]

ок, учту, спасибо за помощь. О результатах работы регулятора отпишусь

[Гость dshvorov]

привет, собрал отсечку, но чудеса какие-то происходят - что с отсечкой что без нее схема работает. В прошивке чего-то нитак что-ли?

[Гость dshvorov]

с отсечкой разобрался - работает. Осталась проблема - не всегда выходит на полный газ (особенно на заднем ходу) при резком нажатии на курок

[Гость elektron7]

Это не отсечка, а обычный инвертор сигнала

[Гость dshvorov]

в регуляторе это отсечкой называется
