TDA1562, правильная разводка печатной платы

[Гость mr_smit]

Дим, ты от фона избавился? Я сейчас под заказ тоже усилитель делаю на этих микрухах поэтому интересуюсь.

Вечером за экранированным проводом заеду, попробую с ним.



А почему на выходе C14 полярный?

Если его убрать то АЧХ вообще не меняется. Он зачем нужен? И почему: "Тут важнее большая ёмкость, поскольку сабовый канал."

Изменено 24 Февраля, 2012 в 11:40 пользователем mr_smit

[Гость rubenlukin]

Если его убрать то АЧХ вообще не меняется. Он зачем нужен? И почему: "Тут важнее большая ёмкость, поскольку сабовый канал."

Без него на вход следующего усилителя будет лезть постоянная составляющая, а там её быть не должно.



Чем ниже частоту нужно воспроизвести, тем больше должна быть ёмкость.

[Гость mr_smit]

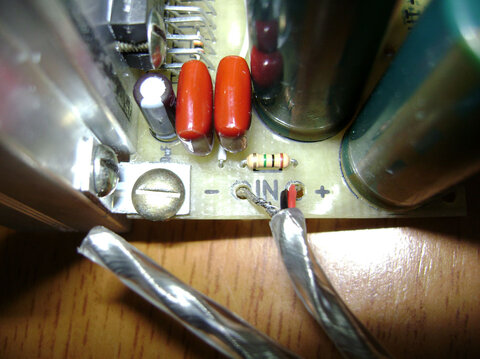

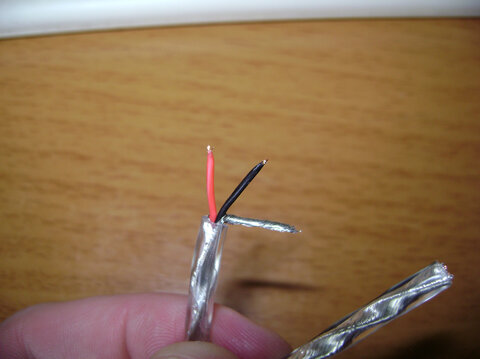

С экранированным проводом всё гораздо лучше. Фона нет.



По совету rubenlukin купил неполярные электролиты. Rubenlukin, какой лучше поставить 4,7 мкФ или всё таки побольше 10 мкФ?

[Гость rubenlukin]

10 мкФ.

[Dimonos]

...какой лучше поставить 4,7 мкФ или всё таки побольше 10 мкФ? И т.д. и т.п.



С5=1μF; С14=4.7μF. Возьмем разброс номинала +100%( 9.4μF)-2%. Практически ничего не измениться

Видите голубенькие линии? так поменяется АЧХ.



Фильтр нагружен на переменник 10ком. Зададим разброс этому переменнику в (+400-100%)

Все остальные номиналы прежние.



Ну и все вместе и R21 и С14:



Услышите Вы такие мизерные изменения? Да еще на частотах ниже 20Гц??? Которых там не будет в принципе.

[Гость mr_smit]

Услышите Вы такие мизерные изменения? Да еще на частотах ниже 20Гц??? Которых там не будет в принципе.

Нет.





dimonos, Вы в какой программе графики строили?



P.S. Я в Proteus 7.7

[Dimonos]

В проге попроще- RFSim99. Ее для этих целей хватает с лихвой.

[Гость mr_smit]

Я правильно понимаю, что по этой схеме получился ФНЧ 4-го порядка?

[Dimonos]

Я правильно понимаю, что по этой схеме получился ФНЧ 4-го порядка?

Да, правильно понимаете.

[Гость mr_smit]

Я никак не успокоюсь :smile: Скорее любопытство уже. А вот АЧХ начинается от -17 db. Что это означает? Например, если конденсатор С5 изменить с 0,15 мкФ на 1,3 мкФ, то АЧХ начинается с 0 db и вниз. Что это меняет?

[Dimonos]

Поставьте С5 1 μF и не мучайтесь. Выбор схемы и ее реализация- поиск компромисов между идеальным и сложным и достаточным и простым. В принципе ставьте любой кондер приемлимых габаритов, емкость которого не сильно режет те частоты

которые вам нужны.

Вы так озадачись какой номиноминал 4,7 μF или 10μF? Да любой, разницы то практически нет.

Вот если вместо R21 воткнуть номинал на 1 ком (что почти нереально), тогда будет заметно.



Я никак не успокоюсь :smile: Скорее любопытство уже. А вот АЧХ начинается от -17 db. Что это означает? Например, если конденсатор С5 изменить с 0,15 мкФ на 1,3 мкФ, то АЧХ начинается с 0 db и вниз. Что это меняет?



Если нужен конкретный ответ, нужен вопрос поконкретнее.

С 0.15μF получается что типа фильтра сабсоника 1-го порядка, и спад начинается где то с 50 гц.

[Гость mr_smit]

Вот если вместо R21 воткнуть номинал на 1 ком (что почти нереально), тогда будет заметно.

Я не нашел на схеме ФНЧ резистора R21 :smile:



Может посоветуете что из бюджетных динамиков? Под корпус с фазоинвертором.

Пока смотрю на 8" :

Alphard LW800 A8: _https://www.radio63.-мы не распространяем ссылки на [народ.ру]-/page/as/alphard/lw800a8.htm 600 руб

Alphard DW-80K2: _https://www.alphard-shop.ru/catalog/771-457.html 900 руб



Или вот 10" :

ALPHARD HW-1000: _https://www.alphard-shop.ru/catalog/772-433.html 600 руб

По параметрам хорошо под корпус с фазоинвертором подходит.

Fs: 36

Qts: 0,41



Просто реальная мощность TDA1562 где то 55-60 Вт. Поэтому и динамик нужен ватт на 60

Изменено 27 Февраля, 2012 в 14:46 пользователем mr_smit
