Прокоментируйте схему фонкорректор + усилитель 6Н2П 6Н6П

Рекомендованные сообщения

Гость romzone

Здравствуйте!

Знакомый захотел слушать пластинки с прорователя, исключительно в наушниках. Решил собрать ему.

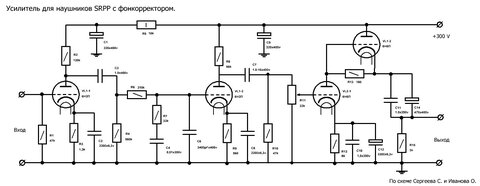

Нарисовал схему из двух (Сергеева и Иванова) фонкорректор и SRPP усилитель для наушников. Подскажите, все ли будет правильно работать по схеме? Какие моментыеще надо учесть?

Надеюсь на вашу поддержку, Гуру :smile:

Спасибо!


Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Гость mosfet

Косяков не вижу, только R10 перекинуть к сетке лампы. Он должен подтягивать сетку лампы к земле на случай отвала движка переменника и можно 100кОм поставить. Иначе в случае чего гарантирован возбуд.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

как я понимаю, в схеме практически все резисторы обозначены 0,25 Вт. R8 полюбэ не выдержит. Я бы анодные (да и катодные) резисторы, и R15 поставил 1 Вт, или хотя бы 0,5 Вт. А R8 - все таки 1 Вт.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Гость romzone

Здравствуйте! Собрал я эту схему. Но вот выходной сигнал всетаки слабый. Тихий в наушниках. Как можно его усилить? Вот только ограничится 4-мя панельками.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Гость igor1969

У самого фонокорректора выходной сигнал слабый, да еще усь для наушников безтранформаторный , не особо усилием блещет, вот и выход - слабый сигнал. ВЫХОД - делай выход на трансформаторе!

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
