Помогите разобраться с выходним тансом

[Гость 2UnLimiTeDD]

начал собирать усилитель с этого сайта https://datagor.ru/amplifiers/tubes/165-tubes-6n3p-6p14p.html и стал вопрос выходных трансов, в закромах нашел два одинаковых выходных транса, не известного происхождения, но на них расписаны намоточные данные и тип железа:

-железо ШЛ 18х32 3413 0,35

-первичка 1980 витков Ф0,2 провод

-вторичка 151 виток Ф0,315 провод

-вторичка 302 витка Ф0,315 провод

-+да экрана



как они "на первый взгляд" по сравнению с твз1-9, для данного уся?

[Гость mastersound]

Это понижающие трансформаторы, но железо хорошего сечения 6см2 вполне сгодится для этого усилителя.

Трансы придётся доработать, разобрать перемотать и установить немагнитный зазор.

Подробнее тут https://forum.datagor.ru/index.php?showtopic=5538&hl=

[TANk]

Для начала можно просто сердечник перебрать с зазором (кальку), и на обмотку 151вит подключить 32 Ом наушники.

А чтобы получить полноценный трансформатор выходной нужна перемотка.



Кстати, по этому усилителю на нашем форуме есть 2 длинные ветки обсуждения, рекомендуется прочитать. Там были описаны некоторые изменения в схеме, которые позволяют сделать звук лучше.





https://forum.datagor.ru/index.php?showtopic=3425

https://forum.datagor.ru/index.php?showtopic=478

[Гость 2UnLimiTeDD]

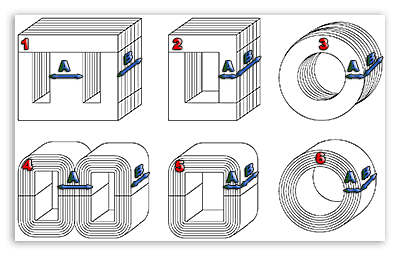

перебирать сердечник нет необходимости, так как он в оч хорошем состоянии и состоит из 4х U образных половинок( двух овалов)( картинка 4) и к тому же покрыт каким то коричневым составом.

а "что слушать" в плане, на что обращать внимание при прослушке, чтобы понять подходит ли?

[TANk]

Выходной трансформатор однотактного лампового усилителя работает в режиме, когда через первичную обмотку протекает постоянный ток. Ток покоя выходной лампы. В данном конкретном случае это примерно 50мА.

При таком постоянном токе в сердечнике создается сильное магнитное поле, которое приводит к насыщению магнитопровода. Резко снижается магнитная проницаемость железа. Трансформатор будет давать сильные искажения.

Чтобы этого не происходило, в сердечник вводят немагнитный зазор. Между подковами вставляют тонкую прокладку из немагнитного материала.

Поэтому трансформатору перебрать сердечник все же придется.

Разбираем трансформатор и между торцами подков вставляем прокладку из бумаги. Для тока в 50мА достаточно будет одного слоя офисной бумаги - 0.1мм. После этого сердечник собирается снова. При сборке/разборке сердечника надо не перепутать подковы. Чтобы они плотно прилегали друг к другу.

[Гость 2UnLimiTeDD]

Ааа... понятно, спасибо!

А что по поводу прослушивания?
