Блок питания из зарядки для ноутбуков!

[Гость sanya2659]

Ув. Датагорцы!

Попали ко мне в руки недавно несколько блоков питания для лаптопов. Среди них есть как 65Вт так и 90Вт модели. Они дают на выходе напряжение около 19.5 Вольт. Так вот в чем вопрос: Как изменить это напряжение на что-либо более подходящее под наши цели? Например 12 Вольт, либо 300 В и 6.3 В?



Я немного попытался изучить систему и понять, как она работает. Там после трансформатора стоит выпрямитель на диоде и фильтрующие кондеры. К + и - кондеров подсоединена какая-то схема, которая состоит из микросхемы с нечитаемым названием, пары транзисторов, конденсаторов и резисторов. Схема сама по себе, подключена только к выводам БП (+ и -). На входе оптопары постоянка в районе 1.4 Вольта. Я пробовал нагрузить этот блок 1 Ампером из 3.5А доступных. Изменений напряжения на оптопаре вроде не последовало... (смотрел осциллографом).



Тогда я попробовал вот что: я разобрал трансформатор, смотал наружную половинку первички, смотал вторичку (её оказалось 7 витков какимто толстым лакированным проводом. Я намотал эти же 7 витков проводом 0.2. Посчитал при помощи формулы пропорциональной зависимости, что надо около 7.5 витков для 12 Вольт. Намотал в 2 провода проводом 0.7. Намотал заново половину первички, подключил за место бывшей первички новую, на 12 Вольт (соблюдая начало и конец). Подсоединил начало обмотки 18.5 Вольт к началу 12 В обмотки и всё это на землю. (решил сделать землю общей, может в этом ошибка?) Другой конец 12 В обмотки пустил на выпрямитель, который раньше выпрямлял 18.5В. Свободный конец обмотки новых 18.5В через выпрямитель из быстрого диода и конденсатора, подсоединил к перерезанной дорожке, которая вела от + питания к микросхеме. Вроде бы всё должно было заработать??? Нет.



На выходе основного питания теперь около 5 Вольт, и тот 1 Ампер оно уже не тянет, просаживается. На "питании микросхемы" около 16 Вольт. Вопрос ко всем импульсным гуру. 1) Что я делаю не так?? 2) Как делать правильно???

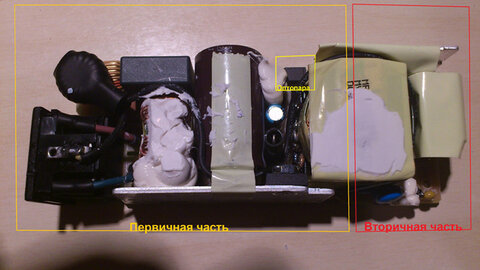

Прилагаю фотки блока изнутри.

Заранее спасибо всем откликнувшимся.

[Гость s237]

Привет. Да много чего делаешь не так. Не нужно нормально работающему БП мешать нормально работать. Это не просто трансформатор как в розетку 220. Здесь куча взаимосвязанных вещей прооисходит в один момент. Я бы не трогал штатную приблуду, а прицепил бы к ней на выход доп стабилизатор, ну мАленько КПД потеряешь. С потреблением ламповой техники (а я понимаю именно для этого все и делается) - это мелочи. Если не поздно восстанови все на место с надеждой - "хотя бы как было". Если получится - тогда сделай себе 12В и меньше используя всякие стабилизаторы. Не трудно в этой ситуации сделать и 300В, но это другой вопрос (опять преобразователь нужен) и в очередной раз с потерей КПД. С ув. Сергей

[Гость mastersound]

я разобрал трансформатор, смотал наружную половинку первички, смотал вторичку

намотал эти же 7 витков проводом 0.2.

Посчитал при помощи формулы пропорциональной зависимости

Намотал заново половину первички, подключил за место бывшей первички новую

На выходе основного питания теперь около 5 Вольт, и тот 1 Ампер оно уже не тянет, просаживается



Саня привет! - кто тебе дал такую методу переделки импульсного БП?

Почитай как переделывают АТ блоки на другое напряжение, там перематывать не нужно, если

не подымать напряжения выше исходных в несколько раз.

В твоём случае необходимо понизить напряжение, для этого необходимо изменить цепочку контроля

выходного напряжения для Шима. Для этого желательно найти схему или отрисовать её по

девайсу и даташиту.Без этого внутри лучше ничего не менять.

Как написал s237 действительно многое делаешь не правильно. Проще всего к имеющемуся

девайсу прибавить на выход стаб с регулировкой тока нагрузки и напряжения в виде приставки.

Например 1-16v/0.1-3A на базе LT 1083.

Для лампового придётся переделывать БП заново, для этого есть готовые решения на базе

комповых БП типа АТ и АТХ от AlexD.

[Гость sanya2659]

Спасибо за советы! Значит лучше всё же буду использовать эти зарядочки со стабилизаторами/преобразователями. Жаль конечно, что греться будет много, ну ладно. Наверное, лучше научиться переделывать БП от компов (там хотябы нет но-нейм микросхем ШИМ и всяких контроллеров, да и выполнены понадежнее). Насколько я теперь понял, обратную связь надо переделывать на стороне ШИМ микры, а даташита на неё не найти, + куча СМД деталей и белого силикона. Привлекли просто эти блоки своим размером и возможностью получить целый мешок бесплатно...



Создам-ка я тогда новую тему, где попробую сделать небольшой ИБП для ламп.



Ещё раз спасибо всем за помощь.
