Функциональный генератор с симметричным выходом


Рекомендуемые сообщения

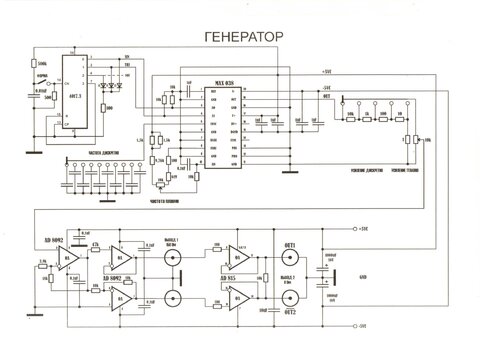

Выкладываю на суд общественности ещё одну разработку. Это функциональный генератор: синус, треугольник, меандр. Не нашёл в форуме подходящего раздела, поэтому покамест сюда. Надеюсь, Игорь создаст соответствующий раздел и переместит ветку.



Добавлено после раздумий:

Диапазоны частот:

1. 1 Гц ... 10 Гц.

2. 10 Гц ... 100 Гц.

3. 100 Гц ... 1 кГц.

4. 1 кГц ... 10 кГц.

5. 10 кГц ... 100 кГц.

6. 100 кГц ... 1 мГц.

7. 1 мГц ... 10 мГц.



Диапазоны усиления:

1. 1 мВ ... 10 мВ.

2. 10 мВ ... 100 мВ.

3. 100 мВ ... 1 В.

4. 1 В ... 10 В (фактически получилось до 8 В).



Минимальное сопротивление нагрузки 150 Ом.


Изменено пользователем pelleter
Ссылка на комментарий
Поделиться на другие сайты

По схеме есть несколько вопросов.



Почему была выбрана самая дорогая (из извесных мне :smile:) ИС функционального генератора?

Где, в России, можно купить эту ИС дешевле 500 рублей?



Где на схеме регулятор скважности импульсов (прямоугольных) - не могу найти?

Где, в радиолюбительской практике, использовать сигналы, частотй выше 400КГц, без модулячии (хотя бы ЧМ и АМ)?

Зачем радиолюбителю два выхода генератора с ТАКИМИ значениями выходного сопротивления?

Зачем радиолюбителю симметричный (противофазный) выход генератора, если генератор выдаёт сигналы, скважность которых не изменяется (про треугольник и синус вообще, пока, не говорим)?

Ссылка на комментарий
Поделиться на другие сайты

Микросхема хорошая, вот и была выбрана. ИМХО 500-1000 руб. - не великие деньги за такую микросхему.

Регулятор скважности не ищите - его нет.

Меандр частотой выше 0,4 мГц может пригодиться при макетировании цифровых схем. Надо бы ещё выходы с ТТЛ и КМОП уровнями сделать.

Два выхода - для отладки УНЧ с симметричными входами (см., например, усилитель Pelleter, как его здесь обозвали).



Добавлено после раздумий:

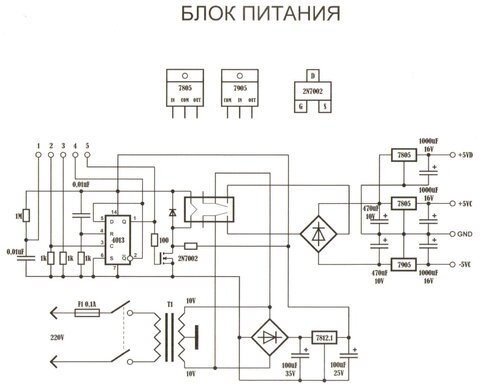

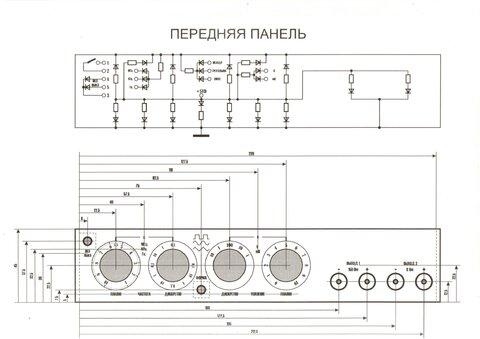

Блок питания. Точки 1, 2, 3, 4 и 5 - для подключения кнопки и светодиодов "ON-OFF" (см. следующий рисунок - переднюю панель).



Добавлено после раздумий:

Собран генератор в корпусе от DVD-плейера.



Ссылка на комментарий
Поделиться на другие сайты

Делали, Алексей. Дело в том, что это не совсем моя разработка. Я как нибудь попрошу у автора файлы печатки и маски передней панели. Думаю, он будет не против выложить их на всеобщее пользование.

Ссылка на комментарий
Поделиться на другие сайты

Ждать долго не пришлось... Все файлы в прикреплённом архиве.

NB СХЕМА, ОКАЗЫВАЕТСЯ, НЕ ВПОЛНЕ РАБОТОСПОСОБНА:

Первое. На маломощных выходах имеет место постоянная составляющая порядка 10 мВ. Способы устранения: применить другой ОУ с подстройкой нулевой точки или несколько повысить одно из питающих напряжений. Между тем, эта постоянная составляющая не особо мешает, при амплитуде в 1 В это всего 1%.

Второе. При отладке генератора выяснилось, что ток, потребляемый AD815 слишком высок и она просаживает питание. В итоге AD815 была удалена с платы. Таким образом, генератор лишился мощных выходов. На самом деле эти мощные выходы не очень то и нужны.

Уважаемые коллеги, если кто-нибудь из вас доведёт конструкцию до ума, просьба выложить сюда схему/плату.

платы__панель_ручки.zip

Ссылка на комментарий
Поделиться на другие сайты

Только сейчас с автором схемы беседовал. Он подозревает, что просадка питания у нас происходила из за того, что мы поставили недостаточно мощный силовой трансформатор. Попробуйте отдельно усилитель на AD815 сделать и правильно его запитать. Может, и получится.

Ссылка на комментарий
Поделиться на другие сайты

Благодарю, подумаю над этим вопросом, но только уже после Нового года ... . :smile:



С наступающим Вас и всех остальных ... . :smile: :smile:

Ссылка на комментарий
Поделиться на другие сайты

Схема генератора на MAX038, опубликована в Радио N5,1998,с.35. В схеме есть ошибки, которые описаны в последующих номерах журнала.



Проверенные схемы есть в даташите и апноутах на эту микросхему.



Кроме того, по запросу MAX038, Гугл выдаёт множество схем функциональных генераторов, включая готовые, работоспособные радиолюбительские конструкции.
