как настроить усилитель

Рекомендованные сообщения

Гость zheka71

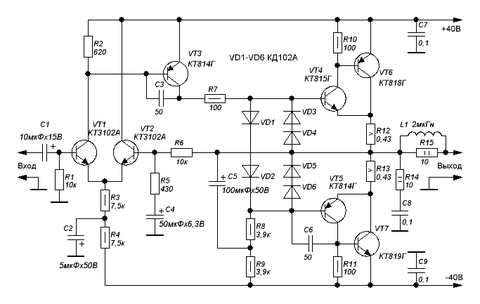

Всем приет! Всех с наступающим! :smile: Собираю усилитель по этой схеме( если честно, то уже собирал его и впринчипе запустился с первого раза)

post-2213-1324238725_thumb.png post-2213-1324414564_thumb.png

Но в этот раз я попросил, чтоб мне развели новую плату ( сам пытался сделать, но получилось жутко не красиво)

Мне развели схему, всё сделал, распаял, включил без выходных транзюков и тут бац - на выходе 17В и дымятся R10 и R11, я схему в зубы и искать ошибку на плате. Ага оно, нашёл! Виновник этому VT5 - попутана цокалёвка, исправляем, включаем. Ага всё гуд, постоянки уже нет, но резюки дымятся. Начал искать косяки, помыл плату но всё без успешно. решил измерить ток покоя, замерил напряжение на r12 и R13 а оно там 0.11В, по закону Ома нашёл ток - 230мА, многова-то будет. Как его понизить. Кстати спаял и второй канал, исправил на нём косяк с цокалёвкой, но уже поставил выходники, проблема такая же большой ток, но только греются выходники, а не резисторы.

Все муки усилителя проводил через лампочку, чтоб ни чё не спалить. Пожалуйста, кто-нибудь взгляните ещё раз на плату, может я ещё чего-нибудь не увидел? Кстати диоды все заменены на 1N4148

Var4.rar

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Гость spb-nik

Ну на вскидку VT5 - раз; нету диодов Д1,Д2.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Проверьте полярность диодов vd1-vd6

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Гость zheka71
Ну на вскидку VT5 - раз; нету диодов Д1,Д2.

Эти диоды на радиатор устанавливаются. Я их поставил.

Проверьте полярность диодов vd1-vd6

Тоже на них подумал. Просто заказал их из Китая, мултьтиметр "сказал", что всё в норме. Но попробую заменить их на аналогичные!

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Может высокочастотка. С6 увелич 2-3 раза и VT4 то же поставь кондёр К - Б (100-150 пф). Может у тебя генерит выходной каскад. Закоротить вход и на твой эквивалент нагруски - осциллограф.

Изменено пользователем Гарри

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

На печатке транзистор VT5 вообще неправильно включен.

Подправленная печатка.

Var4.zip

Изменено пользователем alfaed

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Гость zheka71

Заменил все диоды на 1n4007. Проблема осталась. Резисторы 100 Омные греются до красна. ПОчему то ток покоя растёт. Какие элементы отвечают за ток покоя? Все транзисторы исправны. Печатка правельная( если исправить косяк с VT5). ЧТо может влиять на это?

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Гость victors

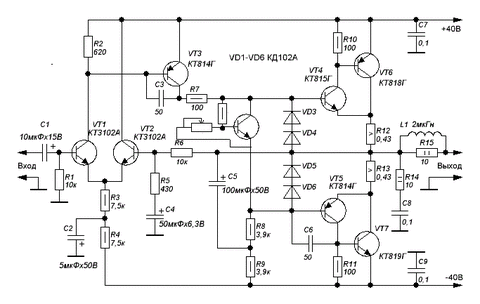

Меня сильно настораживают диоды д1 - д2. Они задают смещение выходным парам транзисторов и определяют ток покоя. Замкни ОБА диода перемычкой, проверь - греется выход или нет, измерт ток покоя. Потм оставь перемычку на одном диоде. Повтори измерения. Потом вместо перемычки, поставь на один из диодов переменный резистор 10 - 22ком (максимально) задай резистору самое маленькое сопротивление - как перемычка - снова включи. Увеличивай сопротивление переменника и следи за потребляемым током. Если есть два амперметра - в каждую шину питания - ещё лучше. О результатах доложи здесь. Тогда ещё подумаем, если этого мало.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

если греются эти резисторы то транзисторы v4 v5 не закрываются

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Гость victors
если греются эти резисторы то транзисторы v4 v5 не закрываются





Эти транзисторы остаются слишком открытыми изза падения напряжения на диодах Д1 и Д2. Если один из этих диодов зашунтировать переменным резистором, возможно, ток покоя удастся подстроить точно. (если другие детали в порядре).

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Заменил все диоды на 1n4007. Проблема осталась.

Может в этом и причина? Если падение напряжения хотя-бы на 0,1 В. больше чем на тех на которые рассчитана схема, то так и будет. Как исправить смотри посты №8 и 10.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Гость zheka71
Может в этом и причина? Если падение напряжения хотя-бы на 0,1 В. больше чем на тех на которые рассчитана схема, то так и будет. Как исправить смотри посты №8 и 10.

Я собирал такой же усилитель, с такими же диодами, но есть одно отличие, это разные платы. Хотя я серавно попробую сделать, как мне сказали

Поделиться сообщением


Ссылка на сообщение
