блок питания для TDA7293

[drummer]

У тестовой колонки на входе нужно ставить кондёр тыщи на две...

[Гость rubenlukin]

первая имела большее сопротивление из-за этого ещё жива, а вторая имела в себе 3 ома и пыхнула сразу

Что значит "большое сопротивление" в цифрах?

Вообще, тестовая акустика с разным сопротивлением для стерео-девайса -- лично мне диковато...



Сергей drummer, золотые слова!

[Dimonos]

Раз уж такая пьянка, можно добавить, что подключать БП к плате УМ лучше с разряженными емкостями (напряжение на электролитах должно быть 0 вольт). И отключать тоже. Разрядить их надобно.

Тогда и микросхемы целее будут.

[Гость rubenlukin]

... Разрядить их надобно. ...

Только через резистор или лампочку, НЕ пинцетом, оне от этого портятся.

[gutman]

Всем привет. Когда первый раз собирал свой УНЧ он то и был на 7293/4. Так первыми моими граблями и была большая постоянка на выходе, делал одновременно 3 платы. Так вот причиной всему был землянной(развязывающий) резистор 1...3,3Ом. В твоём, Паша случае это R10. Посмотри правильно ли он впаян и впаян он вообще. Если он остутсвует, что получается, что вход вообще не привязан к земле. Да и вообще покажи фотки конструкции.

[Гость pashashulga]

купил новую микруху - работает, напряжение нормальное. Но всё равно идет шум. Поставил ёмкость на выходе 1000 μF 16 в. Закоротил вход - шум пропал, вообще пропал, только лёгкий "П" при вкл. выкл. Где искать проблему ?

Изменено 25 Сентября, 2011 в 13:10 пользователем pashashulga

[Yamazaki]

Теперь проблема в экранировании входа. Емкость куда поставил? последовательно с колонкой?

[Гость pashashulga]

Теперь проблема в экранировании входа. Емкость куда поставил? последовательно с колонкой?

поставил микрофонный, экранированный провод - не фонит, работает. Емкость - естественно последовательно к положительной клемме динамика. :smile:

Изменено 26 Сентября, 2011 в 13:01 пользователем pashashulga

[drummer]

Если на выходе постоянки нет, то конденсатор можно убрать (заменить предохранителем), а если планируешь его оставить (на всякий случай), то нужно сделать его неполярным. Для этого берёшь 2 кондёра 4700мфХ25в и соединяешь их между собой "минусами". Получается кондёр 2350мфХ50в. "Плюсы подключаешь к усилку и колонке.

[mikar]

Освежим немного эту "мертвую" тему.

Нужно собрать усилитель на TDA7294 - 2 канала.



У меня есть : а)Трансформатор питания от советского усилителя "Романтика 50 У 220" ( на выходе ~ 2x20 Вольт")

б) и всего 2(две) штуки конденсаторов 10000μF х 35В.

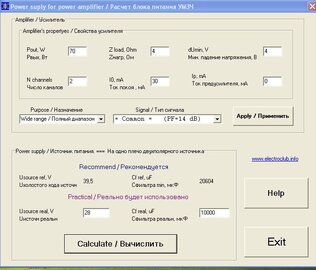

По программе PowerSup вычисляем:



вставляем имеющиеся данные и получаем.



Вопрос:



1. Хватит ли мощности трансформатора для 2-х TDA7294?



2. Для получения заявленной мощности нужно минимум 4 штуки 10000μF х 35В. - по 2 штуки на каждую "половинку" питания ?



3. если нет конденсаторов 10000μF , можно ли вместо них использовать параллельно 4700+3300+2200 ?



4. Если 10000μF желательно зашунтировать пленочным 1 μF х 63 В, то для 20000μF нужно 2,2 μF?

Изменено 13 Сентября, 2016 в 13:23 пользователем mikar

[Гость Максим_В]

Первым пустить 3300мк /50вольт,потом через резисторы 0,1-0,2 ома поставить 4700/50вольт. Конденсаторы 2200/50вольт расположить на плате ТДА. На входе БП поставить снаббер из резистора и конденсатора. В зависимости от примененного трансформатора номиналы от 47-68ом и 0,047-0,47 мк . При желании можно посмотреть статью Л. Зуева по использованию снабберов. Перед диодами поставить по паре конденсаторов 0,22-1,0мк



И вообще есть такая притча , что на 100 ватт мощности 10000 мк отдай и не греши. Так что вам на оба канала ваших емкостей за глаза.

[mikar]

Благодарю за совет. Попробую
