блок питания для TDA7293

[Гость pashashulga]

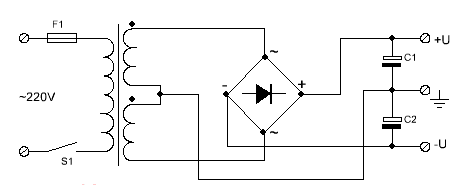

Здравствуйте, был собран усилитель на TDA7293 так же был сделан примитивный блок питания для сего чуда вот схемка: в плечо засунул 10 000MFх50в плюс зашунтировал керамикой на 1mf, диодный мостик - 25 А 1000 В; суть: получилось так, что работает, но сильно фонит на выходе усилителя, пробовал поставить больше ёмкость - не спасло, может дело в чем-либо ещё ?

[Гость химик]

Здравствуйте, был собран усилитель на TDA7293 так же был сделан примитивный блок питания для сего чуда вот схемка: в плечо засунул 10 000MFх50в плюс зашунтировал керамикой на 1mf, диодный мостик - 25 А 1000 В; суть: получилось так, что работает, но сильно фонит на выходе усилителя, пробовал поставить больше ёмкость - не спасло, может дело в чем-либо ещё ?

А с отключенным входом тоже фонит? Если да то скорее вего дело в разводке.

Собирал два раз по разным схемам уси на этих микросхемах - фона 0. Первый раз даже подумал что не работает.

Блок питания в первом случае был таким же, только шунтировал кондерами типа МБМ 1мкФ; второй усилитель

до моста запитан от импульсного БП, после моста так же, но шунтировал пленкой по 4,7мкФ.

[Гость pashashulga]

да, фонит даже с отключенным входом, в общем разницы вообще нету, есть вход, нету - фонит



разводка:

Изменено 19 Сентября, 2011 в 12:45 пользователем pashashulga

[Гость химик]

да, фонит даже с отключенным входом, в общем разницы вообще нету, есть вход, нету - фонит



разводка:

Эту схему я делал первый раз. У тебя вход от платы отключен или от шнура идущего к плате?

[Гость pashashulga]

Эту схему я делал первый раз. У тебя вход от платы отключен или от шнура идущего к плате?

сейчас подключен

[Гость химик]

сейчас подключен

Отруби вход от самой платы...

[Гость pashashulga]

Отруби вход от самой платы...

отрубил - фонит

[Yamazaki]

Во-первых, вход надо не просто отключать, но закорачивать, чтобы полностью исключить его влияние.

Во-вторых, фонит на 50гц или как-то иначе?

В-третьих, плата действительно не фонтан... Длинные дорожки, и длинные ноги у резисторов R3, R4, R8. Норм печатку можно взять с сайта Lincor'а или Audiokiller'а, они тщательно продуманы, да и схемы предложены лучше даташитовой.

[Гость pashashulga]

Во-первых, вход надо не просто отключать, но закорачивать, чтобы полностью исключить его влияние.

Во-вторых, фонит на 50гц или как-то иначе?

В-третьих, плата действительно не фонтан... Длинные дорожки, и длинные ноги у резисторов R3, R4, R8. Норм печатку можно взять с сайта Lincor'а или Audiokiller'а, они тщательно продуманы, да и схемы предложены лучше даташитовой.

Закоратил, фон остался, фонит где-то 50-60 Гц.

[Yamazaki]

99% печатка

транс питания близко стоит к плате? можно попробовать накрыть его кастрюлькой)

Изменено 19 Сентября, 2011 в 13:23 пользователем Yamazaki (Сергей)

[Гость pashashulga]

99% печатка

транс питания близко стоит к плате? можно попробовать накрыть его кастрюлькой)

транс далеко - это раз, а во-вторых он и так заэкранирован )

[drummer]

Какова мощность транса? Какие напряжения на выходе БП?
