OPA2134 с умощнением для наушников

[Гость Kanox]

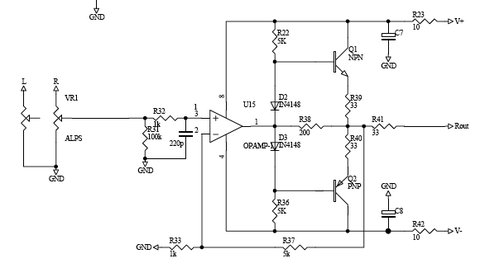

Здравствуйте всем! Нашёл в инете интересную схему.





Хотелось бы слышать ваше мнение о нём. Хочу использовать его с ушами sony mdr xb 500.

Скажите, стоит ли его собирать или нет, очень нуждаюсь в вашем мнении!

И печатка есть!

[Yamazaki]

Диоды D2 и D3 хотелось бы заменить на резисторы, в остальном выглядит неплохо... А вообще не проще сразу взять микросхему, которая выдаст хотя бы 100ма без умощнения? И желательно CFA, чтобы можно было Кус поменьше задать.

[Гость Kanox]

А что будет, если заменить диоды на резисторы?

Ну у меня просто лежит 2134 в со-8 корпусе, вот и хочу на ней сделать.

А кус я и так отрегулирую.

[Гость Евгений (jn79)]

печатку в студию

[Datagor]

Есть классическая "даташитная" схема ушного уся с применением на выходе чипа-буффера BUF634.

_https://www.alldatasheet.com/datasheet-pdf/pdf/56610/BURR-BROWN/BUF634.html

Одно из его прямых назначений - токовый бустер для оперов. Если доступен - рекомендую.

[Гость Kanox]

Да, я обращал внимание на BUF634, но в Екатеринбурге её нет!



Вот печатка.



2134.rar



Добавлено после раздумий:

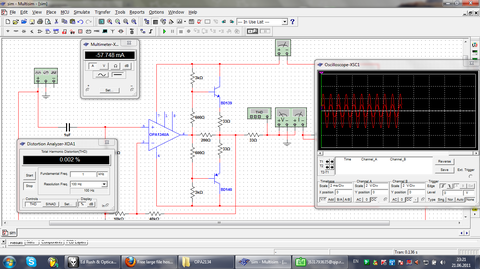

Так! провёл я тут некоторый эксперимент. Результаты более чем хорошие!

Изначально искажения в симуляторе были 0,03

Затем я уменьшил резисторы смещения до 3к, искажения стали 0,015

После я заменил диоды на резисторы 600ом и искажения стали 0,001

Вот так!



финальная версия прилагается.



Изменено 21 Июня, 2011 в 17:06 пользователем Kanox

[Yamazaki]

Чутьё меня не подвело) Диоды - слишком нелинейные элементы. Kanox попробуйте добавить транзисторам ещё немного холостого тока, чтобы совсем их в А класс увести, может быть ещё удастся отыграть немного)) Хотя термостабильность может пострадать... А что если туда полевики на выход загнать? :smile:

Изменено 21 Июня, 2011 в 18:51 пользователем Yamazaki (Сергей)

[Гость Kanox]

Неа, дальнейшее уменьшение вызывает только нагрев транзисторов и больше ничего! :smile:

[shaytan]

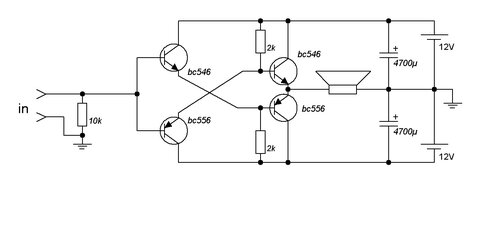

А может добавить еще 2 транзистора и заменить эти 600-омные резисторы эмиттерными повторителями, то есть организовать выходной двухтактный эмиттерный повторитель (приблизительно как на приложенной картинке)? Разгрузится выходной каскад ОУ, улучшится термостабильность, а другие параметры может и не пострадают. Кстати, такой выходной каскад используется в весьма достойных и дорогих ОУ.

Изменено 22 Июня, 2011 в 14:14 пользователем shaytan

[Гость Kanox]

Просимулировал, мультисим не показал изменений в THD, а нагрузка на оу упала незначительно. Так что наверно этот каскад не стОит свеч! :smile:

А насчёт термо стабильности, я думаю это не настолько большой и мощный каскад, что бы об этом беспокоится :smile: Поправьте меня если что не так, я ведь только учусь!

Изменено 22 Июня, 2011 в 15:30 пользователем Kanox

[Wal]

Объясните мне кто-нибудь доходчиво: зачем усил для наушников с его чуточной выходной мощностью делать двухтактным????

Ну разве что для подавления чётных гармоник (и то только при тщательном подборе транзисторов), что не совсем хорошо сказывается на звуке.



С требуемой мощностью прекрасно справится и однотакт без проблем с асимметрией плеч, переключательных искажений и т.п.



Этот пост опять озадачил меня извечным гамлетовским вопросом: "за каким....?" :smile:

[mr.red]

wal,

схему давай ...



...аналоговый эквивалент BUF634:



Изменено 24 Июня, 2011 в 07:45 пользователем mr.red
