Согласование ламповой и транзисторной техники

Рекомендованные сообщения

Гость wolfer

Добрый день. Не могли бы вы просветить про согласование ламповой и транзисторной техники, в частности ламповых предусилителей с транзисторными усилителями. В поискавиках путного ничего не нашел

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Гость evgk
Добрый день. Не могли бы вы просветить про согласование ламповой и транзисторной техники, в частности ламповых предусилителей с транзисторными усилителями. В поискавиках путного ничего не нашел
...с этим впросом к модератору :smile:

...буферный каскад на микрсхеме, включенной с коэффициентом усиления =1, или эмитерный повтритель, или катодный ...смотрите гибридные схемы с ламповым предм и транзисторным(микросхемным) конечникм...удачи

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

В этой теме всё хорошо изложено _https://datagor.ru/musicbox/1055-prostojj-gibridnyjj-gitarnyjj-usilitel-dlja.html. Я лично согласовал Tomato с транзисторным УНЧ используя выходной каскад из схемы _https://datagor.ru/amplifiers/tubes/221-realnyjj-lampovyjj-usilitel-dlja-naushnikov.html с небольшой доработкой. потому что в оригинале не используются проходные конденсаторы.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Добрый день. Не могли бы вы просветить про согласование ламповой и транзисторной техники, в частности ламповых предусилителей с транзисторными усилителями. В поискавиках путного ничего не нашел

Согласование блоков лампы-транзисторы - как всегда по напряжению-входному-выходному сопротивлению. Для развязки гальванической - конденсаторы высоковольтные (так как сопротивления высоки, то можно использовать пленку или МБМ на соответствующее напряжение). Раньше использовались трансформаторы, в экзотике - оптронные развязки . В лампах на корпусе минус, в транзисторных - 0. Хорошая изоляция на силовом трансе, правильный монтаж цепей высоковольтных - зазоры, изоляция, предохранители и так далее. Кстати, были варианты когда 0 на аноде, зато катод в глбоком минусе (это вариант с интенсивным охлаждением анода например...)

Изменено пользователем andrew_spb

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Гость sergeyguitar

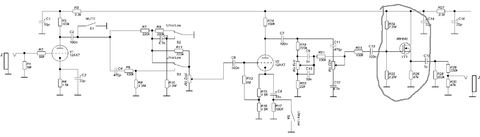

Можно сделать истоковый повторитель как в этой схеме


Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Гость torip3ng

Чтобы не плодить темы, спрошу здесь.

Этот преамп _https://datagor.ru/amplifiers/tubes/1499-krutite-shura-krutite-ili-lampovyy-pred-na-6n23p.html и наш quad _https://datagor.ru/amplifiers/solid-state/1786-v-poiskah-poyuschego-quad-405-2-nasha-versiya.html

нуждаются в согласовании?
