Гость borman Опубликовано 31 Марта, 2011 в 21:51 Жалоба Поделиться Опубликовано 31 Марта, 2011 в 21:51 angelv сказал: Типа такого? _https://www.gaw.ru/html.cgi/txt/app/micros/avr/AVR450.htmСпасибо, но я пока что не дорос до этого. Может позже, когда набирусь опыта. Ага, оно. Я же говорил - если не пугают трудности. Но во всяком случае почитать про то как правильно заряжять аккумы - полезно. Ссылка на комментарий Поделиться на другие сайты Поделиться
Гость angelv Опубликовано 7 Апреля, 2011 в 06:20 Жалоба Поделиться Опубликовано 7 Апреля, 2011 в 06:20 (изменено) вот, нарисовал плату по схеме из поста №22, если кому не сложно, проверьте пжалуста! Power2.zipПолучение информации... Изменено 7 Апреля, 2011 в 06:21 пользователем angelv Ссылка на комментарий Поделиться на другие сайты Поделиться
Гость mastersound Опубликовано 7 Апреля, 2011 в 15:20 Жалоба Поделиться Опубликовано 7 Апреля, 2011 в 15:20 Плата нарисована правильно, главное при монтаже не перепутать выводы ЛМки :smile: Ссылка на комментарий Поделиться на другие сайты Поделиться
Гость angelv Опубликовано 7 Апреля, 2011 в 15:49 Жалоба Поделиться Опубликовано 7 Апреля, 2011 в 15:49 я даже место под радиатор оставил, который на LM317 можно повесить Ссылка на комментарий Поделиться на другие сайты Поделиться
Гость mastersound Опубликовано 7 Апреля, 2011 в 16:02 Жалоба Поделиться Опубликовано 7 Апреля, 2011 в 16:02 вот и хорошо, теперь можешь делать платку, и собирать свой зарядник. Ссылка на комментарий Поделиться на другие сайты Поделиться
Гость angelv Опубликовано 7 Апреля, 2011 в 16:06 Жалоба Поделиться Опубликовано 7 Апреля, 2011 в 16:06 Да, буду делать в выходные. Спасибо, что помогли советами. Ссылка на комментарий Поделиться на другие сайты Поделиться
Гость angelv Опубликовано 8 Апреля, 2011 в 11:47 Жалоба Поделиться Опубликовано 8 Апреля, 2011 в 11:47 Блин... а светодиодик то забыл добавить...... Если его в разрыв перед выходом + установить? Ссылка на комментарий Поделиться на другие сайты Поделиться

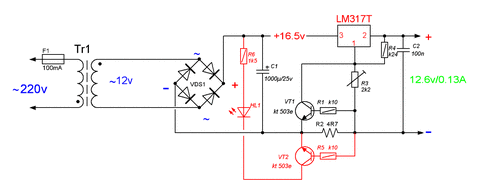

Гость mastersound Опубликовано 8 Апреля, 2011 в 14:17 Жалоба Поделиться Опубликовано 8 Апреля, 2011 в 14:17 Лучше это сделать как показано на схеме, дополнительные детали выделены красным цветом. Ссылка на комментарий Поделиться на другие сайты Поделиться
Гость angelv Опубликовано 10 Апреля, 2011 в 17:02 Жалоба Поделиться Опубликовано 10 Апреля, 2011 в 17:02 только что собрал плату точно по наминалам на схеме и.... 1,7V на выходе. В чем ошибка? думаю, что что-то не правильно с наминалами резисторов. Но с каким именно? вопрос.... Ссылка на комментарий Поделиться на другие сайты Поделиться
Гость mastersound Опубликовано 10 Апреля, 2011 в 18:19 Жалоба Поделиться Опубликовано 10 Апреля, 2011 в 18:19 Какие напряжения на выводах ЛМки? также сделай фото платы с двух сторон ! Ссылка на комментарий Поделиться на другие сайты Поделиться
Гость angelv Опубликовано 10 Апреля, 2011 в 19:02 Жалоба Поделиться Опубликовано 10 Апреля, 2011 в 19:02 на выходе после диодного моста 21V, на LM ножках 1 и 2 - 1,27V Ссылка на комментарий Поделиться на другие сайты Поделиться
Гость mastersound Опубликовано 10 Апреля, 2011 в 19:11 Жалоба Поделиться Опубликовано 10 Апреля, 2011 в 19:11 на фото видно что резистор датчика тока - вместо 4,7 Ома, стоит на 4,7 кОм... скорее всего от этого и не работает схема :smile: Ссылка на комментарий Поделиться на другие сайты Поделиться
