Зарядник для шуруповерта B&D

Рекомендованные сообщения

Гость angelv

Как то давно был приобретен в хозяйство шуруповерт Black & Decker 12V. в период интенсивного пользования работал исправно, но через полгода простоя отказал зарядник, и по гарантии был заменен на другой, точно такой же. шло время, ремонтом занимался от случая к случаю и вот опять, понадобился. и "о чудо"! Опять заряд не идет... гарантия кончилась, новый такой же продают за 760 рэ и было решено разобрать данный девайс. Коробка была качественно проклеина и поэтому пришлось её поломать. А что делать? открыл и... был очень удивлен. Оказалось что там стоит обычный транс и 4 выпрямительный диода 1N4002.

Ах, да, что же случилось? Прозвонил транс, оказалось что не звенит первичная обмотка, признак КЗ. на вторичной 6 Ом.

Судя по показателям на заряднике придется покупать новый Трансформатор 12V 250mA ТП-321-12В ТрансЛед.

А заодно думаю немного модифицировать данный зарядник:

1. поставить предохранитель перед трансом

2. установить электролит на выходе 2200-4700 25V. какой подойдет оп габаритам (D не более 12мм)., место на плате есть.



правильно ли это будет или я в чем то ошибаюсь?


Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Гость leopold

а че не правильно то, лишним не будет =)

кстати лежат пара таких же зарядок (12 и 14,4в) со сгоревшей первичкой, видимо ТрансЛедовские трансформаторы тут слабое звено

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Гость angelv

Трансы внешне похожи на ТрансЛеды, но не факт, что эти зарядники собирают в России.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Гость zarechnik

Первичка у этих трансформаторов перегорает очень редко,

основной причиной обрыва является тепловой предохранитель, закрепленный , как показывает практика,

в лучшем случае-на поверхности первички-ремонт заключается в удалении изоляции

поверх первички и закорачивании теплового предохранителя (квадратной или прямоуголной формы штучка с 2-мя выводами),

в худшем случае-под самой первичкой- ремонт-полная перемотка ))))))))))))

Подобные решения (тепловой предохранитель) встречаю очень часто при ремонте аппаратуры!!!

Изменено пользователем zarechnik

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Гость mastersound

Длительное время не заряжавшийся шуруповёрт имеет почти полностью разряженную АКБ.

При последующем включении АКБ к ЗУ возникает резкое возрастание тока через первичную обмотку.

В результате (как сказали выше) перегорает термопредохранитель ...

Закорачивание перемычкой может привести к возгоранию девайса,

Заменять необходимо точно таким же номиналом :smile:

в крайнем случае можно установить обычный предохранитель по номиналу исходного.

Дабы исключить подобные аварии в дальнейшем, необходимо на выходе ЗУ установит стабилизатор тока

на LM317T по классической схеме из Даташита.

Недостающий конденсатор можно установить на 470μF/25В.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Гость angelv

Такой вопрос:

тут покапался и нашел у себя "трансформатор для галогенных ламп", на выходе переменки 12V 70W. куплен был за 70 рэ. давно и воляется без дела. Можно ли его использовать?

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Гость alx25v

Можно, с соответствующими переделками.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Гость angelv

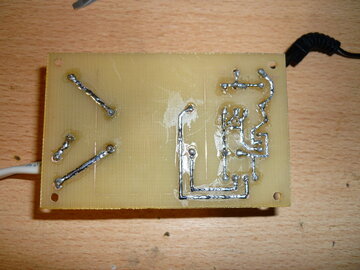

Ну вот что получилось. Сделал почти копию того, что было. Теперь надо сделать корпус либо найти соответствующую коробочку.

На выходе 16,5V


Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Гость alx25v

Не забываем, что в исходном варианте за счет хренового транса шло ограничение тока.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Выходное напряжение нужно померять на мало-мальской нагрузке :автолампочка 5вт и т.д...., затем помножить его на 1,4 - это будет напряжение до которого зарядник будет пытаться зарядить АКБ...

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Гость angelv

что-то я непонял зачем еще раз умножать на 1,4?

установил Трансформатор 12V 250mA ТП-321-12В ТрансЛед.

в теории после диодного моста получается: 12V* 1,41 = 16,92V, а у меня без нагрузки 16,5V

на БП изначально указано 15,3V

получается надо понизить всего на 1,2V

кстати, в шуруповерте находятся Аккумулятор SC ME-1300SC/HP 1300mAh 1.2V;NiCd; 23*42мм - 9 штук.



провел пару тестов:

1. БП без нагрузки 16,5V,а при подключении аккумуляторов напряжение получилось 9,7V

2. Собрал стабилизатор на LM317 на схеме с защитой от КЗ (где 2 диода), подобрал резистор R2 и получил без нагрузки 13V, а а при подключении аккумуляторов напряжение получилось 9,6V



какой вариант оставить окончательный?

Изменено пользователем angelv

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Гость shevggr
какой вариант оставить окончательный?

Думаю, 2 вариант правильный.

Изменено пользователем shevggr

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
