Гость Dean (Денис)

Самодельные щупы для осциллографа

Рекомендованные сообщения

Гость Dean (Денис)

Ребят, привет! Может кто делал щупы для осцилографа - подскажите из чего

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Самый простой способ на мой взгляд - на общий провод (оплетку экранированного кабеля) припаять проводок сантиметров 5 с крокодилом, на центральную жилу старую шариковую ручку. Из пишущего узла удаляем шарик, вставляем внутрь иголку швейную и как следует все пропаиваем.

Кабель я использовал тонкий коаксиал (вместе с видеокартами такие продавались раньше, на любой компьютерной фирме их мешками валялось). В осциллограф вставлял переходник BNC-RCA и в него уже втыкал такой кабель. Для работы с частотами до 1 МГц (для звуковых приложений больше не надо) никаких проблем не возникает. В корпус ручки можно и делитель 1/10 или 1/100 поставить собранный из точных резисторов.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Гость alvis

Удобнее булавку с колечком

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Гость Dean (Денис)

А можно фотку этого кабеля, чет не могу понять какой он

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

-https://shemki.ru/images/articles/471-01.jpg

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Гость Dean (Денис)

Про конструкцию я понял, не могу понять какой кабель имел ввиду Tank

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Коаксиальный кабель с волновым сопротивлением 50 Ом

( радиочастотный кабель )

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

_https://www.computercablestore.com/images/products/No%20Manufacturer/8-2100.jpg

Да вот такой самый простейший. Один конец отрезаем и ставим туда ручку как показал alex n а второй втыкаем в осциллограф через переходник

_https://www.computercableinc.com/ccinc/images/ADAPTER-RCA-Female-to-BNC-Male-CCStore-.jpg

Можно и на ручку приделать разъем RCA (тюльпан маму) тогда можно будет использовать любой имеющийся под руками аудио/видео кабель нужной нам длинны толщины и гибкости.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Гость alvis

Ещё мы делали щупы из круглых надфилей - к ручке припивали клеммы от приборов и загоняли всё это в корпус из под ручки/фломастера. Надфиль очень удобно заточить остро, не гнётся, прокалывает любую изоляцию. Но это на любителя.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Гость Dean (Денис)

Ну все понял, буду пробовать, всем спасибо.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Гость jank5

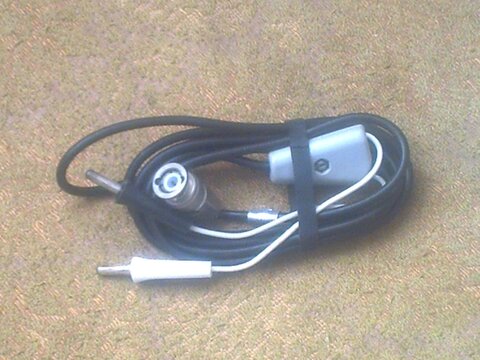

Если ещё нужно, могу подарить вот такое:


Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Гость Dean (Денис)
Если ещё нужно, могу подарить вот такое:


Спасибо конечно, но такие у меня есть

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
