Гость morrok

Ламповый предусилитель - компрессор... Кто собирал?

Рекомендованные сообщения

Гость morrok

Доброй ночи. Надумал собрать этот компрессор. Кто собирал, подскажите что и как, это моя первая ламповая конструкция. Так же нада простенький преамп для микрофона, думал на ОУ делать но раз уже компресор ламповый, то можна и пред такой же.



Здесь есть немного информации по девайсу.

_https://www.recproaudio.com/diy_pro_audio/teletronix_la2a.htm

Изменено пользователем morrok

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Гость hummer

Не совсем элементарная конструкция для первого лампового экспоната)))

Если скажем проблем с входными-выходными трансами проблем нет,то есть проблема с оригинальной оптопарой, не считаю самой конструктивной особенности у нее не стандартное количество "откликов" и цвет свечения, в том плане, что фото резисторы лучше и быстрее откликаются на красное свечение, а вот в оригинальной паре зелёное свечение,, и ОСНОВНОЕ ОТЛИЧИЕ ОТ нынешних оптопар- без инерционность, поскольку люминесцентный облучатель без инерционный О_о



ЕСТЬ ВЕЛИКОЕ МНОЖЕСТВО ПРОЕКТОВ ПРОЩЕ, ЧТО ПРЕАМПОВ,ЧТО КОМПРЕССОРОВ- могу пару вариантов предложить- просче некуда))

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Гость morrok

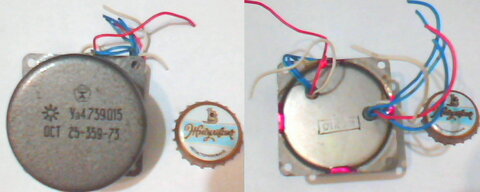

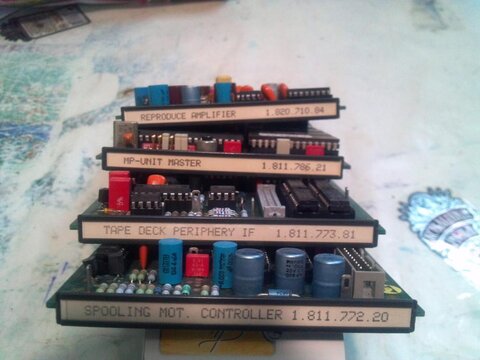

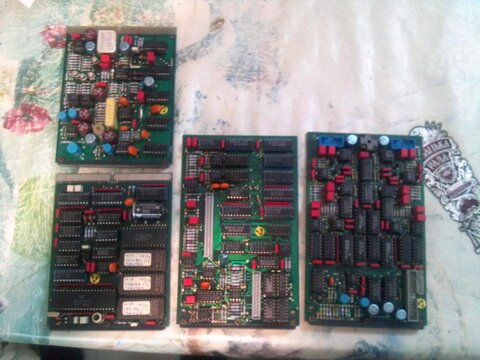

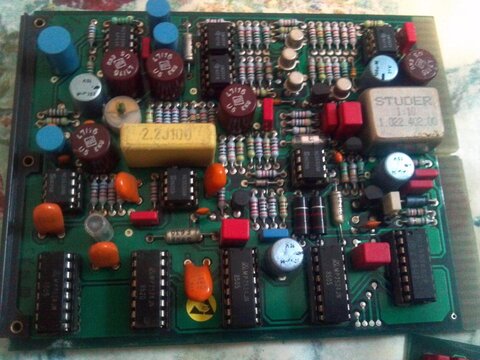

я уже и сам задумался над другой конструкцией. Хочу предусилитель с компрессором. Есть вот такиет трансы:




Нашёл данные на них: намотаны на пермалое

две первички со средней точкой по 750 витков, ∅ провода 0,1мм, сопротивление по 115 ом, вторичка 1240 витков, ∅ провода 0,1мм, сопротивление 250 ом.



так же есть один небольшой переходной трансформатор: 2 обмотки по 250 витко, ∅ провода 0,25 мм, сопротивление 6 ом, и одна обмотка 1500 витков, ∅ провода 0,1 мм, сопротивление 300 ом



Посоветуйте можна ли их применить в предусилителе - компрессоре? и какой силовой транс нужен.

Ну и схемки подкиньте если можна)



Добавлено после раздумий:

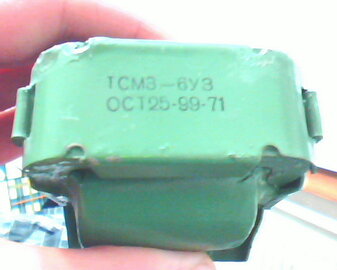

ещё есть трансы ТСМ1-2УЗ, ТСМ2-???, ТСМ3-6УЗ. Не могу найти на них никаких данных, трансы 71-го года, выглядят так:




У кого есть данные на них и где их можна применить?

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Гость hummer

Судя по данным трансов- это линей ные, хотя и можно заставить их работать как входные, но будет геморойнее в плане требования к питанию, экранировке.



Для входных трансов трансформация желательна 1/4 1/6 1/8 ,

сейчас можно найти по 300р входные трансы от тэсловских пультов, бигорвских, даже русский ВТ3- после 10 минут становиться совершенно пригодным))))



А трансформаторы которые есть лучше использовать как выходные)))



Схемы я вам предложу притом и простейшие- главное обзавестись входными трансформаторами...



ТСМ вроде согласующие, но вот данных у меня нет(((, помню, что АЧХ- нив трынду,ни в красную армию)))



А АЧХ ТРАНСФОРМАТОРА_ ЭТО ЕГО ВСЁ!!!!!!

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Гость morrok

Я посматриваю в сторону вот этого:

_https://diyfactory.ru/forum/index.php?showtopic=198



Добавлено после раздумий:

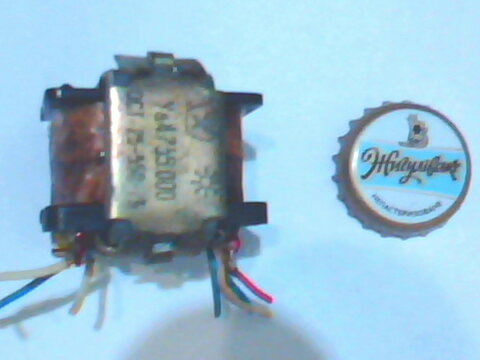

вот как выглядит переходной трансформатор который у меня есть




Вот как намотан




Можна ли его использовать как входной?

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Гость hummer

ОЧЧень хороший проект- неодно кратно повторял- там же и фотки есть мои под конец

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Гость morrok

а чё по поводу транса? и можно ли вместо ECC88 использовать 6Н23П?

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Гость hummer

Лампы- можно)) 6н2п, 6н3п,12ах7,12ат7

транс лучше перевернуть и сфазировать))) тогда по коэф трансформации подгоним, и надо будет про экран подумать



А так вроде всё должно подойти)))



Добавлено после раздумий:

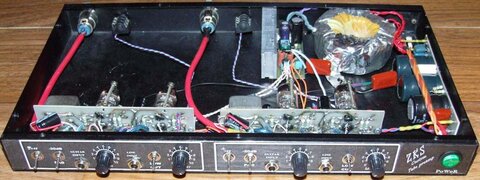

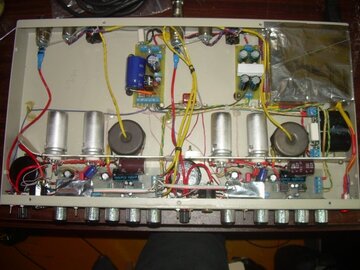

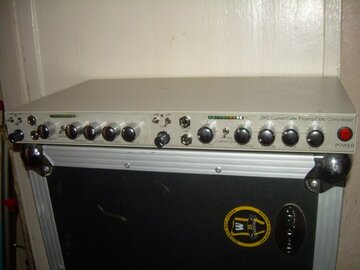

Вот картинки мои по этой схемотехнике



Изменено пользователем hummer

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Гость morrok

А вы вносили какие нибудь изменения в схему? если да то, можете поделиться рисунками печатных плат и схемами? Этот апарат заточен под микрофон или под гитару? или под всё?



Я в лампах не силён, цоколёвку у перечисленых ламп одинаковая? тоесть можна любую включать в эту схему без изменения режимов и будет всё гут? И всё же какая лампа лучше кроме ЕСС88?

Изменено пользователем morrok

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Гость hummer

Списывался и обменивался фотками с моим заказчиком, в общем у него не один мой аппарат



Про лампы- да,в принципе они одинаковыЫЫ- по 2 триода в одном баллоне,а вот с маркировкой некоторых ламп, а также с накалом необходимо разобраться- благо он лай справочников полно)))), на худой конец, а скорее всего и к лучшему лучше в питание ламп предусмотреть возможность вариации накала, скажем при использовании 12ах7 (ат) и 6н2п (23п)



Про схему- За основу взята схема автора , исключение схема самого компрессора, тоесть автор предлагает минималистический компрессор, в коротор всё зависит только от оптопары (кстати именно по этому он и предлагает самим делать оптопары) если есть возможность обзавестись хорошей,порядочной оптопарой- тогда можно добавить и иные регулировки компрессора...



Сам преамп- преамп универсальный, он и микрофонный сигнал усилит и инструмент через себя пропустит,да и с линейным уровнем сигнала поработает на славу, я при изготовлении всё делал последовательно отключаемым)))- микрофон не усиливаем- в тыкаемся в инструментальный вход- трансформатор отключается и сигнал идет на сетку первого каскада (не забываем про сопротивление утечки об землю при таком подключении), не нужно усиливать инструмент- в тыкаемся в линейный вход отсекаем первый баллон))) на самом деле там вариаций ещё больше)))))))



Добавлено после раздумий:

ОЧЧЧЕНЬ неудобно работать с выкладываемыми файлами вот надо скинуть пдф файл в полтора метра, даже архивированный он 700кило весит- и фиг ты его засунежж, файл музыкальный тоже не вотрежж 3-5 метров как не архивируй не войдет, а выкладывать на сторонний ресурс через месяц файлы потеряются и начнётся геморрой!!!



Мало того, так и ссылку по человечески не вставижж



Изменено пользователем hummer

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Гость morrok

А можете создать торрент и кинуть сюда файл?)

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Гость hummer

Вот ссылки на Варианты оптопар и трэк со студии,на которой много моих произведений (в треке на драмсах 2 канала с компрессором (рабочий и бочка) и 2 канала просто микпреампов (томы) голоса,и все что писалось микрами тоже через преампы, бас через преамп с компресом, соответственно гитары писаные микрами тоже через пред)))



_https://zalil.ru/30432026

_https://zalil.ru/30432034

COMp.pdf

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
