Добрый день, коллеги!



Подскажите плз, можно ли использовать в качестве выходных трансфоматоров трансформаторы типа CТТ2 и СТТ12(торы)?

Если да, то как их расчитывать и мотать?

Интересно так же было бы узнать Ваше мнение по поводу использования готовых трансов СТТ2 и СТТ12 без переделок и в каких схемах лам- повых усилителей это возможно (сам занимался только транзисторной техникой, поэтому в этой теме плаваю)

Заранее благодарен,

С уважением, Виктор.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Гость avgur

Трансформаторы типа СТТ12 подойдут для телефонного усилителя на нагрузку 300-600 Ом, есть даже отводы для ультралинейного включения.Ничего не переделывая люди используют их в РР на 6п14п,по отзывам "довольны".Лучше всего их использовать как межкаскадные,толку больше.А еще лучше по их прямому назначению-в ГЗ-хх :smile: В том смысле,хороший ведь прибор,зачем ломать.

_https://electro-tech.-мы не распространяем ссылки на [народ.ру]-/schematics/measure/generator/g3-33.htm -Техническое описание и схема генераторов Г3-33 и Г3-34.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

А кто мешает вытащить их из кастрюлек, намотать поверх примерно 90 витков провода ∅ 1-1.2мм и получить пару очень хороших выходных трансформаторов для двухтактного усилителя?

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Гость физик

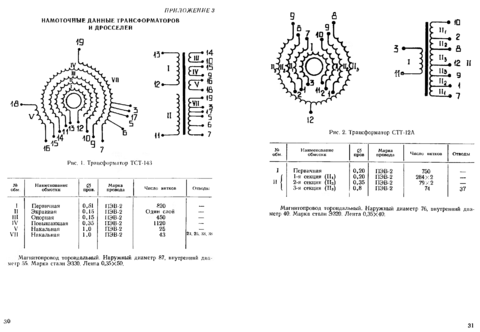

СТТ12 без перемотки не пойдёт на выход вот параметры


Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

В порядке бреда. Такой трансформатор (СТТ12) для Цирклотрона должен подойти. Правда обмотка первичная остается лишней.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Гость
В порядке бреда. Такой трансформатор (СТТ12) для Цирклотрона должен подойти. Правда обмотка первичная остается лишней.



Сорри, а что такое цирклотрон?

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Гость
vict,"загугли".

Сорри не понял...

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Гость
:smile: Набери Циклотрон в поисковике Google.

Шутку оценил:smile:





Трансформаторы типа СТТ12 подойдут для телефонного усилителя на нагрузку 300-600 Ом, есть даже отводы для ультралинейного включения.Ничего не переделывая люди используют их в РР на 6п14п,по отзывам "довольны".Лучше всего их использовать как межкаскадные,толку больше.А еще лучше по их прямому назначению-в ГЗ-хх :smile: В том смысле,хороший ведь прибор,зачем ломать.

_https://electro-tech.-мы не распространяем ссылки на [народ.ру]-/schematics/measure/generator/g3-33.htm -Техническое описание и схема генераторов Г3-33 и Г3-34.

Видел в продаже на радиорынке, потому то и спрашиваю, другие изверги приборы обломали и продают, есть шанс взять пару..., хочу замутить усь именно на 6п14, интересует как схема под них, так и как применить.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Про Цирклотрон Светлана не шутит. Очень интересная схема, с высоким качеством звука и требования к трансформатору выходному гораздо проще чем в классической схеме.

Приду домой, в своем архиве поищу схему Цирклотрона на 6П14П. Оригинал был опубликован когда то в Радио году так в 57-58. С этими СТТ12 может заработать очень неплохо даже без переделки трансформаторов.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Гость avgur

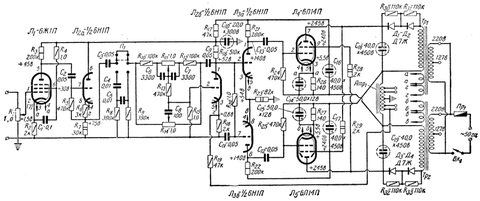

Может вот эта схема:




Если мотать на торе(для PP):

Для 6П14П, 6П6С, 6П1П

Тор. Сечение железа 7-8 кв.см.

Первичная обмотка 2 х 1800Витков, провод 0,2-0,22

Вторичная обмотка 120 витков, провод -,0,4-0,43

Отвод на нагрузку 4 Ома от 80-го витка,

на 6 Ом от 100-го витка.

Для более мощных ламп-6П3С, EL34, 6П13С, 6П41С...

Сечение железа нужно взять около 10кв.см

Количество витков то же.

Первичную обмотку мотать проводом 0,25-0,27

Вторичную - 0,47 - 0,5.

Порядок намотки:

1. 900витков первички.

2. 120витков вторички.

3. 900 витков первички.

4 120 витков вторички

5 .900 витков первички

6. 120втков вторички

7.900витков первички.

Секции первичной обмотки сединяется последовательно.

Секции вторичной обмотки-параллельно.

При этом важно не ошибиться в количестве витков вторичных секций при намотке. Разное количество витков в секциях приводит к появлению

выравнивающего тока, снижению КПД и индуктивности трансформатора.

Если это сложно, то вторичная обмотка будет состоять из 4х секций по 40 витков, провод 0,72-0,75 , содиняемых последовательно.

Для второго варианта провод 0,77-0,8.

При этом АЧХ трансформатора по ВЧ будет несколько хуже, чем при параллельном включении.

Излишне напоминать, что витки вторичной обмотки желательно располагать по всей окружности тора. (с) Манаков. (по материалам форума audioportal.ru)

--------------------------------------

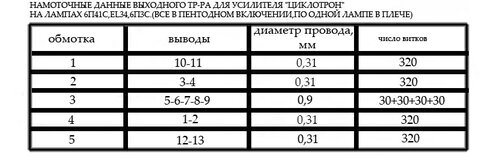

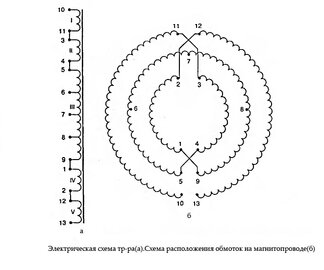

И еще вариант,с большим сечением провода(0,31мм):


Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Гость
Про Цирклотрон Светлана не шутит. Очень интересная схема, с высоким качеством звука и требования к трансформатору выходному гораздо проще чем в классической схеме.

Приду домой, в своем архиве поищу схему Цирклотрона на 6П14П. Оригинал был опубликован когда то в Радио году так в 57-58. С этими СТТ12 может заработать очень неплохо даже без переделки трансформаторов.

Очень интересно было бы глянуть .... сейчас как раз выбираю схему для создания хорошего лампового полного уся 2х10(15)Вт под винил с ММ, был бы очень вам благодарен за публикацию здесь схемы.





У меня 6 омные полочники с чуствительностью 90-91db, тут со вторичной обмоткой нать как то по другому... (расчитать самому сложно, особенно для тора, никогда этот процесс не делал)

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

avgur, схема вроде эта самая, но насколько помню, там трансформатор был куда скромнее по обмоткам.

Надо на оригинал статьи глянуть. Тор на 10 квадратов сечением - штука серьезная. Тем более в изготовлении на первую конструкцию.
