Ремонт эквалайзера Электроника Э-06

Рекомендованные сообщения

Гость Глеб

Эквалайзер Электроника Э-06,после смены разъёмов на современные джеки перестал работать,так как были перепутаны некоторые провода на вход и выход.На плате есть цифры номер вывода.На каждый вход и выход джека припаяно по 2 провода вместе,но на плате они идут раздельно.Может из за этого и не работает.Один из проводов входа идёт на плате к кнопке включения канала,потому как эквалайзер

2х канальный 15 полосный с раздельной регулировкой каналов.Подскажите как правильно припаять чтобы всё работало.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

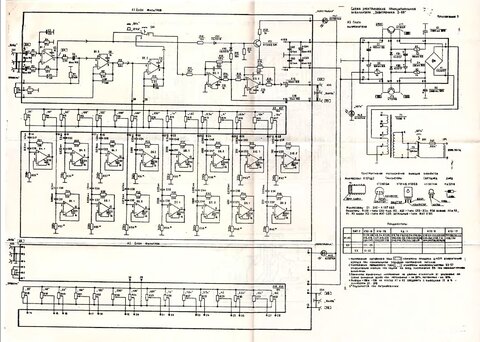

Если не ошибаюсь, в данном эквалайзере реализованы балансные выходы. Для себя решил проблему просто - выбрал на слух те выходы, которые больше понравились. Переделал таким образом уже 2 аппарата (вход-выход под тюльпаны), хозяева оных довольны.post-1684-1285844546_thumb.jpg

Изменено пользователем avdeynn

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Гость Глеб
Если не ошибаюсь, в данном эквалайзере реализованы балансные выходы. Для себя решил проблему просто - выбрал на слух те выходы, которые больше понравились. Переделал таким образом уже 2 аппарата (вход-выход под тюльпаны), хозяева оных довольны.post-1684-1285844546_thumb.jpg

Посмотрел ещё раз плату,нашёл 2 входа и 2 выхода.На вход идёт 2 провода один на инвентируюшийй вход К157УД2,второй на неинвентирующий.Провода эти были вместе спаяны на входном джеке.На выходе тоже 2 провода вместе спаяны.Нужно разъединить провода на входе или на выходе?

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

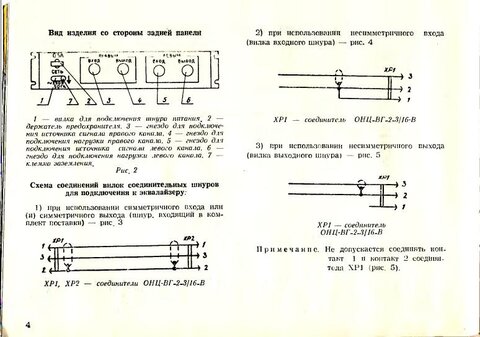

Разделять и на входе, и на выходе. Такие же входы и выходы присутствуют во всей линейке Электроники, по крайней мере на кроссовере точно. Вот описание шнуров, думаю там все понятно...




Изменено пользователем avdeynn

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Гость Глеб
Разделять и на входе, и на выходе. Такие же входы и выходы присутствуют во всей линейке Электроники, по крайней мере на кроссовере точно. Вот описание шнуров, думаю там все понятно...




На рисунке петля это типа экран?Как подключить балансный вход и выход,какие разъёмы надо применять и какие шнуры?Эквалайзер не для музыки нужен,поэтому при небалансном подключении много шумов может наводиться.С обычными джеками 6.3мм можно это как нибудь реализовать?

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Да, петля это экран. На входе вешаете провод, идущий от С1 на землю. На выходе оставляете провод от С17 в воздухе.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Гость Глеб

Если так сделать то это будет несимметричный вход и выход то есть небалансный?Получается, чтобы подключить как балансный нужен специальный шнур и разъёмы так как идут два разъдельных провода не соединённых между собой?На штатных разъёмах это как то работало.Не совсем понимаю как это сделать с помощью обычных моно или стерео джеков и обычного шнура там ведь не 3 а 2 провода центральный и земля.Со вторым вариантом понятно,но всё таки как реализовать симметричный вход и выход?





Добавлено после раздумий:

Вроде понял как нужно сделать.Если вход балансный,значит каждый провод входа и выхода должен быть отвязан от земли.Разъёмы джек в металлическом корпусе поэтому имеют контакт с шасси.Если на моно джеке припаять один провод на +,а другой на массу то будет контакт с корпусом который имеет контакт т землёй и будет уже небалансное подключение.Если же изолировать джеки от корпуса или применить пластмассовые,припаять каждый провод отдельно на + и "массу"джека

то получится отвязка от земли в эквалайзере и будет балансный вход.Сигнальный провод идущий от усилителя будет иметь массу,но внутри эквалайзера сигнал будет отвязан от земли и идти по отдельным проводам,один из которых и есть "масса".Тоже самое будет и с выходом и подключением нагрузки,то есть акустика тоже не будет иметь контакта с земляным проводом.Вот вроде правильно объяснил.Это и будет балансный вход и выход.

Изменено пользователем Глеб

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

А что мешает просто стерео-джеки поставить? или гнезда уже моно стоят?

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Гость Глеб
А что мешает просто стерео-джеки поставить? или гнезда уже моно стоят?

Гнёзда моно.Для разъёма стерео джека нужен и стерео кабель с таким же джеком.Да и распайка шнура другая должна быть без земляного контакта на джеке,значит другой шнур стандартный стерео или моно нельзя будет подключить.Проще сделать из моно гнезда изолировав корпус и землю эквалайзера припаять на свободный контакт,который при вынутом джеке замыкается на центральный контакт.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Между прочим, то, что мы называем "Стерео-джек", изначально разрабатывалось не для стерео, а именно для балансных соединений. :smile: Это уже потом его (разъем Jack) провели в бытовую аудио аппаратуру. А по поводу реализации - только с тремя проводами и только со стерео-джеками на каждый канал, ибо нельзя впихнуть невпихуемое.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Гость Глеб

Можно и моно джеки.Всё равно в стерео джеке не будет использоваться контакт масса,это будет просто экран.Подключил как балансный вход к выход.Звук громче при балансном соединении чем при обычном.Получился хороший звук,если правильно настроить все частоты,то звук просто офигительный будет.Подключил эквалайзер после ДВД,потом в ламповый усилитель на 6Н3П и 6П14П с хорошими выходниками.Хороший звук получился гораздо лучше,чем было до этого.Провода на вход и выход подключил по номерам,которые есть на плате со стороны деталей.Провод номер 6 центральный и номер 4 второй провод это на вход.На выход номер 13 центральный провод и номер 11 второй провод.

Нужно чтобы на входе и выходе номера совпадали для правильного подключения.

Изменено пользователем Глеб

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Гость Глеб
Можно и моно джеки.Всё равно в стерео джеке не будет использоваться контакт масса,это будет просто экран.Подключил как балансный вход к выход.Звук громче при балансном соединении чем при обычном.Получился хороший звук,если правильно настроить все частоты,то звук просто офигительный будет.Подключил эквалайзер после ДВД,потом в ламповый усилитель на 6Н3П и 6П14П с хорошими выходниками.Хороший звук получился гораздо лучше,чем было до этого.Провода на вход и выход подключил по номерам,которые есть на плате со стороны деталей.Провод номер 6 центральный и номер 4 второй провод это на вход.На выход номер 13 центральный провод и номер 11 второй провод.

Нужно чтобы на входе и выходе номера совпадали для правильного подключения.

На входе правильно подключил,а на выходе нужно провод номер 13 центральный,номер 11 никуда не подключать оставить в воздухе болтаться.
