Гитарный усилитель по схеме Маршала на 6н23п

[Гость zloi rocker]

Я передлал, щас все красивенько, акуратно, только фото пока нет, завтра выложу. Результат-ничего неизменилось, свист так и идет при максимальной громкости :smile:

[Гость smex03]

Я передлал, щас все красивенько, акуратно, только фото пока нет, завтра выложу. Результат-ничего неизменилось, свист так и идет при максимальной громкости :smile:



Причин тому может быть много: междукаскадный возбуд, неправильная компоновка, косяки в разведении земли, опять же косяки в комутации сигнальных цепей, и т.д Вариантов уйма. Скидывай фото со стороны комутации и со стороны расположения трансов и ламп. Будем искать.



З.ы. -Как развёл землю? звездой?

-От накальной обмотки кидал один провод на землю? или два по 100 Ом на землю сводил или ничего не делал?и она висит в воздухе

Изменено 28 Августа, 2010 в 19:24 пользователем smex03

[Гость zloi rocker]

С накалом ничего не делал :smile: Просто идут провод от одной лампы к другой, и уже от последней 6п14п через два резистора на 100 ом на 3 ногу.

[Гость smex03]

С накалом ничего не делал :smile: Просто идут провод от одной лампы к другой, и уже от последней 6п14п через два резистора на 100 ом на 3 ногу.



чесно говоря ничего не понял :smile: рисуй в схеме что и где паял или давай фотки.

[Гость zloi rocker]

Вот фото, щас еще на полной громкости звук какой то отрывистый стал :smile: _https://dl.dropbox.com/u/7923109/DSC00024.JPG А вот такой у меня оконечник _https://dl.dropbox.com/u/7923109/Ds%5Bjl.jpg

Изменено 29 Августа, 2010 в 12:43 пользователем zloi rocker

[Ser.Balashoff]

Вот фото, щас еще на полной громкости звук какой то отрывистый стал :smile: _https://dl.dropbox.com/u/7923109/DSC00024.JPG А вот такой у меня оконечник _https://dl.dropbox.com/u/7923109/Ds%5Bjl.jpg



Проверь конденсаторы БМТ-2 на утечку. как описано в книге Гендина. Среди них очень много попадается с утечкой, которая приводит к изменению рабочих точек ламп, т.е. просачивается постоянка на сетку с анода предыдущего каскада. книжка вот здесь: _https://datagor.ru/e-books-for-me/page/19/

[Гость smex03]

Вот фото, щас еще на полной громкости звук какой то отрывистый стал :smile: _https://dl.dropbox.com/u/7923109/DSC00024.JPG А вот такой у меня оконечник _https://dl.dropbox.com/u/7923109/Ds%5Bjl.jpg



Ну это ж уже совсем другое дело. И проводов минимум. Неплохо.



- Настоятельно рекомендую БМТ заменить на нормальные конденсаторы. Там у тебя всего 5-ть штук заменить- поищи! БМТ звук могут поганить просто жесть. На своём опыте убедился.

- Сделай фото ещё со стороны трансов и ламп.

- Земля всей схемы(звезда) с шасси должна контактировать только в одной точке. Если будет в нескольких- будут земляные петли которые повлечут возбуды-шумы-грязь и т.д.

- С разводкой земли ты всё таки намудрил.



В накале(переменка) поставь два резистора по 100 Ом и об землю. Точка земли резисторов тоже в ту же единственную точку с шасси.

Рисунок вот:



Сопротивления эти можеш пустить с любой панельки лампы- без разницы. Ещё- 9-е ноги(екран) всех ламп пусти опять же в одну точку(звезду) там где точка соприкосновения с шасси. Никаких сопротивлений с этой (9-й ноги) на землю вести не нужно.



з.ы. Если полностью не понимаеш что такое земляная "звезда" - говори, обьясню. Ничего там сложного нет.

Изменено 30 Августа, 2010 в 07:27 пользователем smex03

[Гость zloi rocker]

Ser.Balashoff спасибо, почитаю! :smile:

smex03 несовсем еще понял про разводку "землей", но все равно спасибо. Понял, что на массу все в одной точке должно быть, попробую, и с накалом тоже помудрю! :smile: На счет кондеров... нету у нас в городе ни радиомагазина, ни радиорынка, а в инете тоже не нашел высоковольтные кондеры таких номиналов, вот и поставил совок. По ищу еще.

Изменено 30 Августа, 2010 в 08:25 пользователем zloi rocker

[Гость smex03]

Ser.Balashoff спасибо, почитаю! :smile:

smex03 несовсем еще понял про разводку "землей", но все равно спасибо. Понял, что на массу все в одной точке должно быть, попробую, и с накалом тоже помудрю! :smile: На счет кондеров... нету у нас в городе ни радиомагазина, ни радиорынка, а в инете тоже не нашел высоковольтные кондеры таких номиналов, вот и поставил совок. По ищу еще.





По поводу земель: вот в соседней теме к примеру приведена схема:

_https://forum.datagor.ru/index.php?showtopic=3807&st=0&start=0



В ней видно как вся земля схемы разведена в три локальных звезды- потом все эти три сводяться в одну и идёт на шасси. При такой разводке не будет междукаскадных возбудов и наводок. Всё будет отлично звучать.

По поводу конденсаторов- не ленись- ищи. В инете этого добра валом! К примеру зайди сюда:

_https://www.yerasov.ru/shop/index.php?cPath=27

Я даже у себя с Украины как-то один раз заказывал у них, всё отлично и быстро. В течении 10 дней пришло по почте. У вас по стране я думаю будет ещё быстрее. Поройся там много чего для гитаристов есть полезного.

[Гость zloi rocker]

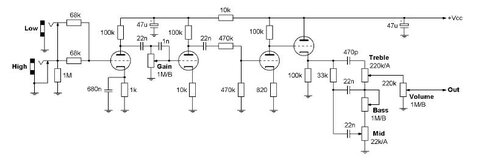

smex03 спасибо за помощь! Вроде бы победа! Зделал всю массу в одну точку, и свист пропал! и всяких посторонних шумов меньше стало :smile: Щас в межкаскадники поставил конденсаторы другие, К-какието там, правда они всего на 160В :smile: но пока все отлично, не греются, ничего, как только появяться номальные- заменю. У меня вопрос по поводу Low и High входов (кстати тем кто захочет собрать такой агрегат- на моей схеме вход Low изображен неправильно-он должен через разделительный конденсатор идти на анод первого каскада). Можно сделать переключатель из обычного тумблера, или обязательно два гнезда отдельных делать? Опять таки, что бы избежать всяких наводок, шумов. Еще попробую поменять выходник, щас у меня ТВ-3 стоит, но есть еще и от радиолы "Урал"-тоже под 6п14п.

Изменено 30 Августа, 2010 в 13:06 пользователем zloi rocker

[Гость smex03]

smex03 спасибо за помощь! Вроде бы победа! Зделал всю массу в одну точку, и свист пропал! и всяких посторонних шумов меньше стало :smile: Щас в межкаскадники поставил конденсаторы другие, К-какието там, правда они всего на 160В :smile: но пока все отлично, не греются, ничего, как только появяться номальные- заменю. У меня вопрос по поводу Low и High входов (кстати тем кто захочет собрать такой агрегат- на моей схеме вход Low изображен неправильно-он должен через разделительный конденсатор идти на анод первого каскада). Можно сделать переключатель из обычного тумблера, или обязательно два гнезда отдельных делать? Опять таки, что бы избежать всяких наводок, шумов. Еще попробую поменять выходник, щас у меня ТВ-3 стоит, но есть еще и от радиолы "Урал"-тоже под 6п14п.



делай два отдельных гнезда с поправкой на схеме. Они созданы для того что бы можна было втыкнуть гитару и с высокой и с низкой чувствительностью сигнала датчиков гитары. Никаких тумблеров не ставь. При вытянутом штекера шнура гитары вход преампа должен садиться на землю.

[Гость zloi rocker]

Достал нормальный тестер-померил напруги:

1 лампа.



1-70в

2-0в

3-2,5в

6-170в

7-0,5в

8-2,2в



2 лампа



1-30в(!)

2-0,5

3-2,8

6-250в

7-0,3в

8-2,5в





Что делать с малым анодным? Уменьшать сопротивления?
