ИИП для 2х ТДА

[Гость mik0la]

не нужно убирать. это, чтоб постоянка на транс не поперла при пробое транзисторов.

[Гость mik0la]

ну вот, транс перемотал, ничего не взрывается больше. только не могу понять, что не так было, межвиткового не было, намотка, что тогда, что сеичас с той же фазировкой. в общем полтергейст.

Изменено 17 Ноября, 2010 в 20:51 пользователем mik0la

[Гость sparco-motors]

, межвиткового не было, намотка, что тогда, что сеичас с той же фазировкой. в общем полтергейст.



что такое межвиткового

[Гость maxwell_house]

межвитковое замыкание

[Гость sparco-motors]

а если виток на виток залез из за этого же ничего не будет да

[Гость mik0la]

если изоляция хорошая, то ничего не будет. но лучше этого не допускать. мотать нужно виток к витку, избегать узелков, между слоями диэлектрик прокладывать. работа довольно тонкая, нельзя к этому небрежно относиться.

[Гость mik0la]

а что гуру скажут по поводу нормальной температуры для силового транса? что-то греется, но не могу понять, что: обмотка или сердечник. можно ли уменьшить нагрев увеличив кол-во витков?

[Гость sparco-motors]

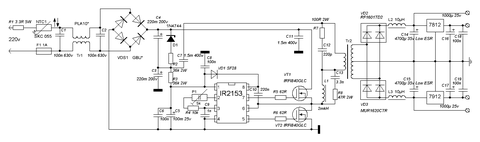

а кто нибудь может обьяснить назначение элементов D1,R2,R3 в этой схеме, я так понимаю это цепь питания микросхемы, но как она работает?,

у меня эти резисторы греются довольно сильно, так и должно быть?



по этой схеме можно делать да , норм схема ?, сколько от нее ватт можно добится



Добавлено после раздумий:

что обозначают стрелочки около конденсатора С1 и что за элемент Р1

Изменено 29 Ноября, 2010 в 14:05 пользователем sparco-motors

[Гость tarasyk]

по этой схеме можно делать да , норм схема ?, сколько от нее ватт можно добится



Добавлено после раздумий:

что обозначают стрелочки около конденсатора С1 и что за элемент Р1

P1 - потенциометр на 5к(переменный резистор)



стрелочки, на сколько я понимаю, указывают на скачок тока в момент заряда емкости на термисторе - я так думаю.



П.С. Схема нормальная, но надо что-то придумать с питанием микросхемы. Так-как при резкой нагрузке(например при работе как лабораторный блок питания) падает напряжение на Ирке и сразу же вылетают оба полевика. У меня пар 5 с этой схемы улетело.

Изменено 29 Ноября, 2010 в 19:51 пользователем tarasyk

[Гость sparco-motors]

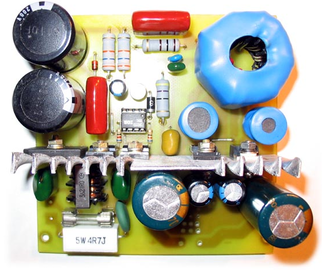

еще вопрос я тут плату изготовил она у меня наоборот получилась , У вас также или нет



Добавлено после раздумий:

ПП скачал отсюда ----https://www.samodelka.info/Istochniki-pitaniya/moshniy-setevoy-impulsniy-istochnik-pitaniya.html, а на рисунке он изображен так вот , не пойму как правильно то

[Гость mik0la]

плату отзеркалить нужно было. у тебя не заработает.

[Гость sparco-motors]

плату отзеркалить нужно было. у тебя не заработает.

блин а , обычно же отзеркаленные уже в формате лай то бывают я и не отзеркалил, напаял там компонентов уже
