Не определяется USB программатор в программе AVR Studio 4

Рекомендованные сообщения

Гость anton125

Собрал я программатор вот по этой схемке _https://prottoss.com/projects/AVR910.usb.prog/avr910_usb_programmer.htm . все здорово собрал сом программатор зашил USB программатор включаю определился установил драйвер все работает и тут решил поморгать светодиодом захожу в AVR Studio 4 пытаюсь определить программатор а он не определяется и не хочет работать. Что делать?

USB_программатор.rar

Изменено пользователем anton125

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Гость hsl
Собрал я программатор вот по этой схемке _https://prottoss.com/projects/AVR910.usb.prog/avr910_usb_programmer.htm . все здорово собрал сом программатор зашил USB программатор включаю определился установил драйвер все работает и тут решил поморгать светодиодом захожу в AVR Studio 4 пытаюсь определить программатор а он не определяется и не хочет работать. Что делать?

Что значит не определяется? Какой программатор выбрал в CodeVision и что пишет? Фьюзы кстати правильно выставил?

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Гость grafgray

AVR910 "на прямую" из AVRStudio, на сколько мне известно, никогда не работал, а вот с AVRProg - утилита в составе студии, прекрасно работает

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Гость химик

У меня собран такой же, работал правда на CodeVijionAVR. Там было 16 СОМ портов. Нужный был определен методом научного тыка. Может быть и в твоей проге надо в ручную определять адрес порта?

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Гость anton125

CodeVision я не пользовал пробовал через AVR Studio4 там есть Select AVR Programmer что я только не выбирал методом тыка все перепробовал не определяет.

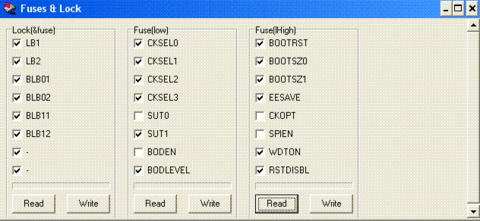

post-3757-1276786842_thumb.png Фьюзы программатора.



post-3757-1276786850_thumb.png Номер COM порта и факт определения.



post-3757-1276786862.gif Ну это я в COODEVISION пробовал





То что AVR studio напрямую не работает эт понятно но во вкладке Tools я вызываю AVR prog через него должно работать?

пытаюсь прочитать и ....


Изменено пользователем anton125

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Гость hsl

В CodeVisionAVR у меня выбрано AtmelAVRProg(AVR910) порт СОМ4 скорость 19200 и вот эту ошибку "AVRProg error entering programming mode" он выдает если подключить пустой программатор и попытатся что нибудь сделать, ту же ошибку выдает если у подключенного МК включена синхронизация от внешнего кварца, тогда еще нужно подключить вывод программатора LED

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Гость zhu4ara

Антон, у меня такой же программатор. По этой же схеме. Но в АВР Студии он не работает. Попробуй напрямую (не через Тулзы) запустить АВР Прог. У меня только так работало! Лучше всего работает в Код Вижине! А вообще попробуй вот этот программатор: _https://easyelectronics.ru/skorostnoj-avr-usb-programmator-na-ft232rl-bez-vspomogatelnogo-kontrollera.html#more-268

Или вот этот (этот я использую уже больше года - нравица): _https://easyelectronics.ru/usb-programmator-avr-usbasp.html#more-28

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Гость anton125

Ух. Попробовал через ком программатор посмотреть на Atmega8535тую раньше Uniprof определял её а теперь перестал наверно убил его.


Вот кстати макетка с 8535той

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Гость grafgray

А перемычку после самопрограммирования переставили с Ресета?

Изменено пользователем grafgray

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Гость anton125
А перемычку после самопрограммирования переставили с Ресета?



Да переставил.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Гость grafgray

1. Мегу8 вы чем зашивали?

2. Прошилась без ошибок?

3. фузы соответствуют авторским?

4. не работает только на Вашем компе или на других тож не хочет? (попробуйте на компе с другой архитектурой проца)

мой авр910 не хочет работать с АМД, а вот через ЮСБ-хаб очень даже хочет

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Гость anton125
1. Мегу8 вы чем зашивали?

2. Прошилась без ошибок?

3. фузы соответствуют авторским?

4. не работает только на Вашем компе или на других тож не хочет? (попробуйте на компе с другой архитектурой проца)

мой авр910 не хочет работать с АМД, а вот через ЮСБ-хаб очень даже хочет



1. COM программатором через Uniprof

2. Прошилась без ошибок (Uniprof не ругался) но при считывании залитой прошивки размер полученного .HEX файла на 2байта меньше чем исходный.

3. Фузы как у автора.

4. Этого я не проверял проц у меня селерон D2553.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
