Усилитель на Ge от vol2008


Гость vol2008

Рекомендуемые сообщения

Спасибо wal за совет.

А как у Вас с искажениями? Не замеряли?

Не замерял, но на слух не наблюдаю.

Поёт примерно как одноламповый Манаковский усил, тока помощнее.

Ток покоя поставил 60мА (регулируется от 0 до 180-200мА).

Ссылка на комментарий
Поделиться на другие сайты

  • Ответов 198
  • Создана
  • Последний ответ

Топ авторов темы

Топ авторов темы

Изображения в теме

...

Усилитель собрал в виде макета (плату сделал на заклепках медных) ...



Здравствуйте, Сергей!

Спасибо за подробный ответ.

С большим вниманием слежу за истороией данного усила. ВАш опыт всесте с наработками Валерия и других мастеров дорогого стОит! И может очень хорошо помочь всем, кто данную схему будет использовать.



С уважением - Дмитрий

Ссылка на комментарий
Поделиться на другие сайты

To Wal.

А не могли-бы вы измерить напряжение между К-Э у VT9 на Вашем усилителе.

У меня +0,2 и -0,32 (не симметрично) в сумме 0,52В.

Ссылка на комментарий
Поделиться на другие сайты

Что-то я в тупике.

Увеличил R7 и R8 до 2,7 кОм, ток поднялся до 65-70 mA, но плавная его регулировка по-прежнему не происходит.

Менял VT9, менял подстроечник на переменник, ставил перемычки вместо диодов в питании, подобрал стабилитроны до 0,1 В.

Предвыходной каскад чуть теплый, выходные- холодные. Мне кажется, что усилитель не входит в режим АВ, а остается в режиме В. Должен-же он немного греться.

Ссылка на комментарий
Поделиться на другие сайты

Во как. Поставил в нагрузку два по 8 Ом параллельно и все встало на свои места. Все регулируется плавно и нагревается. Но тогда получается, что на нагрузке 8 Ом усилитель не входит в режим АВ?

Ссылка на комментарий
Поделиться на другие сайты

Скорее всего он у Вас на 8 Ом возбуждается - отсюда и непонятки в замерах.

А вообще, осциллограф - вещь нужная для р/л - экономит массу времени и всего прочего :smile:

Ссылка на комментарий
Поделиться на другие сайты

А вот и афтар нарисовался :smile:

Так и хочется спросить: "ты где был?" :smile:



Кстати, если мне не изменяет память, ты обещал выложить схему с указанием режимов

на ногах транзисторов.

И где?



To: Сергей aka MGrey

усилитель собран в корпусе и смонтирован в стойке.

Очень не хочется всё разбирать, чтобы померить, сори.

Ссылка на комментарий
Поделиться на другие сайты

А вот и я успел.

Сегодня замерял тем, что есть в распоряжении.

Замерял при токе покоя 100 мА и 60мА, скажу, что большой разницы не заметил, но при 60 мА греется, конечно меньше, а при 100мА греется не критично. Выкладываю замеры только при токе 60мА, напряжения амплитудные.

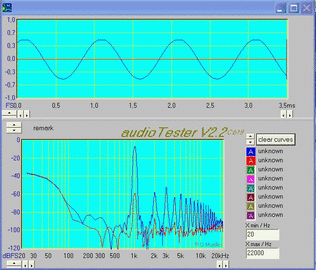

1. Замер при минимальных THD- вход 254 мВ, выход 3,8 В, мощность 1,8 Вт.

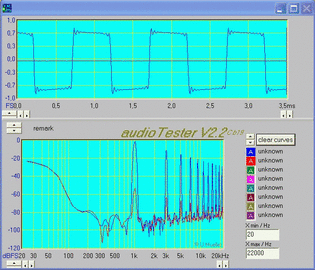

2. Замер при макс. выходной мощности- вход 1,15 В, выход 13 В, мощность 21 Вт.

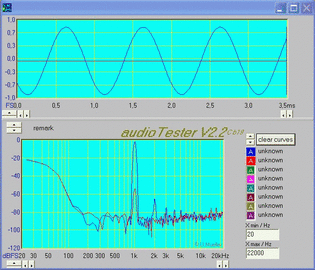

3. Замер при среднем уровне прослушивания- вход 536 мВ, выход 7,1 В, мощность 6,2 Вт.

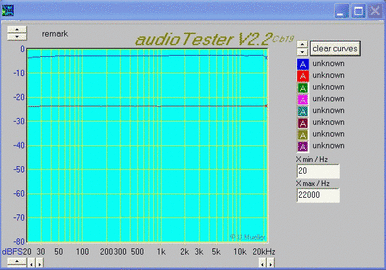

4. АЧХ усилителя.

5. Прямоугольный сигнал.

Надо учесть, что звуковая у меня годная только для воспроизведения (разрешение -80 дБ), соответственно вносимые искажения во все замеры (особенно прямоугольник).

Пока не прослушивал, т.к. акустика у меня 8 Ом, а надо-бы 4-х омку послушать.



Обратите внимание на вторую гармонику.






Изменено пользователем Сергей aka MGrey
Ссылка на комментарий
Поделиться на другие сайты

Сделал таки одну печатку по старинке, "от руки", не утерпел. Ну и капризный, сволочь, чёй-то в схеме не хватает всё-таки для стабильности.

Ссылка на комментарий
Поделиться на другие сайты

Да уж. Я детали весьма тщательно подбирал по симметрии и то, возился как со стоунколдом.

Ссылка на комментарий
Поделиться на другие сайты

  • 2 месяца спустя...

Небольшие рекомендации, все конечно IMHO.

1. Предоконечник сильно греется и от того, что плечи не подбирались никак, режимы сильно гуляют. Рекомендую выходной каскад сделать не двойкой, а тройкой, т.е. 402/404 как ФИ, далее например более мощные П60хх, и на выходе 806. Кстати, если делать каскод, то ему , каскоду так будет намного легче жить.

2. Возбуд есть(ок, не есть - бывает, зависит от нагрузки), отсутствие коррекции не есть гуд. Рекомендую зашунтировать R20 конденсатором приблизительно 200-300пФ (пробуйте сами), в базы выходных транзисторов включить резисторы сопротивлением 2-5 Ом или дроссели без сердечника*можно ферритовые колечки на провод идущий от базы на печатку), на выход обязательно Цобеля.

3. Рекомендую для стабилизации 0 использовать любой простейший интегратор со срезом герца 3. Выход подключается к холодному концу R10.

Ссылка на комментарий
Поделиться на другие сайты

Не очень мне нравится что МП37 и МП21 не комплиментарные. Надо будет подобрать для МП37Б что-то более близкое. Хотя выбор не так и велик.. Или попробовать на входе каскод - думаю будет лучше.



попробуйте МП40А, полностью комплементарный.
