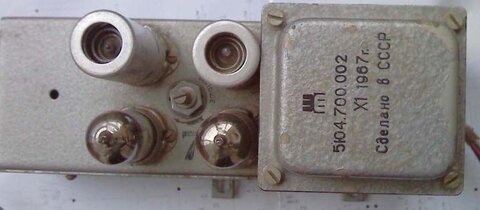

Попали мне в руки два таких прибора.

Все красиво, но только данных по трансформатору в сети найти не удалось.

Прежде, чем начинать мерять и т.д. , хотелось бы спросить - может кто сталкивался с такими или имеет документацию.

Зазор в пластинах трансформатора на рисунке (причем немаленький 1-1,5 мм).






Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Гость glc

Это усилитель для управления реверсивным электродвигателем самописца. Кажется у меня есть и схема и данные трансформатора. Но только дома. Посмотрю вечером.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Гость glc

Вот данные этого трансформатора: 1-2 -127В, ПЭВ 0,25; 2-3 -93В, ПЭВ 0,31; 12-7 -230В, ПЭВ 0,1; 13-6 -180В, ПЭВ 0,1; 6-14 -130В, ПЭВ 0,1; 8-9 -6,3В ПЭВ 0,41; 16-15-17 -6,3В, ПЭВ 1,16; 18 -экран. Как видите, высоковольтные обмотки слаботочные, куда он подойдет - трудно сказать.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Спасибо огромное.

Теперь остается вопрос - можно ли это железо с таким зазором использовать как выходной?

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Вношу маленькую поправку.

1. Зазора в пластинах практически нету (разрез, но очень плотный).



Форма в рисунке, толщина набора 40 мм, толщина пластин 0,35 мм, качество исполнения высочайшее, очень не хочется в металлолом.



Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

В металлолом ни в коем случае!. Это выходной для двухтактного усилителя на 6Ф5П, 6П14П, 6П6С, 6П1П с выходной мощностью 5-8Вт.

или же межкаскадный однотактный для ламп с током анода порядка 10-15 мА.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
В металлолом ни в коем случае!



Сам не хочу :smile:



Но я так понимаю - перемотка однозначно? Уж очень родные обмотки не нравятся.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Если мне Сашка Халько (Servo) соврать не даст, то он на таком трансформаторе в качестве силового делал Манаковский усилитель на 6Ф5П и все прекрастно работает до сих пор.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Гость вкн

У меня были некогда такие трансы (а может и сейчас ещё есть):

Ш19*39

Sж = 7см2

Pг = 50 ватт примерно

L = 2,75 * N*N - индуктивность для РР. примерно.

( N - тысячи витков)

Размер каркаса "под медь" 49*12,5 мм.

Больше записей по ним нет.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Я просто и так и так крутил родные обмотки - ничего с ними не получается.

Т.е. использовать только железо. Так?

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Гость servo
Если мне Сашка Халько (Servo) соврать не даст, то он на таком трансформаторе в качестве силового делал Манаковский усилитель на 6Ф5П и все прекрастно работает до сих пор.

Хотелось бы не дать соврать, но точно не помню, но похож... очень похож!

У меня к несчастью пары к нему не было, поэтому использовал как силовой.

А какие там есть обмоточки?

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
А какие там есть обмоточки?

В начале темы (3) есть список обмоток. Я не перемерял, но очень похоже - их много и все тонкие.
