Гость lord_elf

Маршал JCM800 на 6п14п для "бедных"

Рекомендованные сообщения

Гость lord_elf

Здравствуйте уважаемые товарисчи :smile:

Дело было вечером, паяльник валялся без дела... Начнем так эту тему :smile:

Слышал я очень много красивых и лестных отзывов о маршале JCM800 2204, и вот решился повторить...

Так как репетиционной точки нет, денег на трансы для двухтактников нет и еще много чего нет... то решено

было собрать сию икону лампового звука с оконечником на... 6п14п :smile:

А что? И лампа доступная, и с панельками проблем нет, и ТВЗ1-9 под боком лежит, и звук хороший...

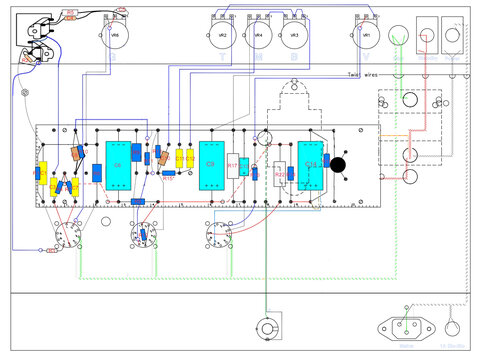

Поэтому и решился. Вот собственна и всё :smile: Нарисовал схему готовлюсь к сборке.




Прошу помочь мне, может я чего не углядел на схеме?

Буду очень благодарен за помощ.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Гость reystlin

резюк в питании выкинь который я советовал:smile:

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Гость lord_elf

Изменил схему :smile: Убрал резюк и кондер один вместе с ним :smile:

Теперь лучше?


Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Гость hummer

А что даст замечательная точка А??? Для снижения фона от накала- ничего не имею против, но вот зачем её цеплять к катоду последней лампы напрямую???? если на зелмю- ничего не спросил быЫЫ или я фишку не секу?



От себя- сколько связывался с маршалами- всегда для меня было неудобно пользоваться 2 входами)))

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Гость bob

А че за лампы в преампе?

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Гость kotofey

bob 12AX7, ECC83, 6Н2П, 6Н2П-ЕВ.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Гость evgk
А что даст замечательная точка А??? Для снижения фона от накала- ничего не имею против, но вот зачем её цеплять к катоду последней лампы напрямую???? если на зелмю- ничего не спросил быЫЫ или я фишку не секу?



От себя- сколько связывался с маршалами- всегда для меня было неудобно пользоваться 2 входами)))

...по точке А - присоединяюсь к вопросу.

...по двум входам - ИМХО удобно, при подключении внешнего преампа.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Гость reystlin

где то читал что на самом деле правильно накал привязывать не к земле к 1/10 анодного напряжения..

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Гость lord_elf
JCM800_2204.pdf

Так какбэ вот схема а у тебя не то...

Как бы это и есть эта схема, только перерисованная :smile: Ну и добавлена ручка свипа :smile:



Добавлено после раздумий:

А по поводу точки А:

Оконецный каскад был полностью содран содран с усилителя Hi-Octane :smile:

На случай если такая фишка не покатит то можно просто точку на землю кинуть :smile:

Изменено пользователем lord_elf

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Гость bob

А че есть свип? Ты уже начал собирать, хочу на результат узнать может тоже спаяю )))

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
