Оригинал микро-ПК Raspberry Pi 3 Model B+ (Broadcom 1.4GHz quad-core 64 bit processor, Wifi, Bluetooth, USB)

Офигенная миниатюрная рация на литии BaoFeng UV-5R, 5W, 5-15 км! Охота, поход, торговый центр и т.п.

TrueRMS мультиметр UNI-T UT139A с автодиапазонами

Паяльнник 80W с терморегулятором и LCD-дисплеем, популярные жала серии 900M
Гость defend323

Усилитель на микросхеме LA4631 из магнитолы LG LPC LM535X

Рекомендованные сообщения

Гость defend323

Вообщем после того как умерла переносная магнитола осталась от неё микросхема LA 4631,решил собрать на ней звуковой усилитель от компьютера на калонки

* 15АС-220 *

Диапазон воспроизводимых частот 63-18000 Гц,

мощность 15 Вт, сопротивление 4 Ом



Пока жива была магнитола, именно на ней колонки и работали.



Информации поподробнее о схемах усилителей на этой микросхеме не нашёл.

Есть только Datasheet в котором у меня немного не получилось разобраться самому, прошу помощи.



Вот схема из Datasheet:




Если не очень затруднит, объясните пожайлуста поподробнее какие контакты что означают. Все нужные детали к даташиту я нашёл. Что можно ещё что то добавить чтобы улучшить как то схему?



Вот Datasheet LA4631

377.pdf

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Гость klon_kz

А что не воспользуетесь платой от магнитолы?

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Гость defend323
А что не воспользуетесь платой от магнитолы?

дело в том что плате пришёл конец от падения из окна)). И восстановлению теперь не подлежит всё что осталось от магнитофона это микросхема и то что выпаять смог) А магнитола воо6ще 6ыла LG LPC LM535X


Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Улучшать в схеме нечего.Далее, по ножкам:

2.вход левый канал

3."масса"входов.

4.вход правый канал

5.Перевод в "дежурный режим( оставляем свободным,тем более нужно дополнительное питание 5 вольт)

6."плюс"питания(на него вешается выключатель)

7.выход правый канал

10."минус" питания(соединяется с "массой" входа)

12.выход левый канал

9,11,13 ножки не трогаем.

Вроде не должно остаться вопросов :smile:,удачи!

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Саня,на это дело стаб и электролиты тратить жалко,не стоит оно того,в + тумблер и все дела. Рег.громкости можно поставить,а можно и с компа регулировать.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Гость ankorner

Доброго времени суток, уважаемые радиолюбители! У меня такая же магнитола и все работает, хотел бы её использовать в качестве усилителя звука для компьютера. Не могли бы помочь реализовать подобную задумку? Паяльник в руках держать умею, но со схемотехникой не сложилось. Буду очень благодарен за любую помощь)

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

У микросхемы вход на второй и четвертой ноге. Отрезаем дорожки, которые ведут к этим ногам, и подаём на них сигнал. Последовательно включаем конденсатор 1μF в каждый канал. Всё.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Гость ankorner
У микросхемы вход на второй и четвертой ноге. Отрезаем дорожки, которые ведут к этим ногам, и подаём на них сигнал. Последовательно включаем конденсатор 1μF в каждый канал. Всё.

Спасибо! Сделаю наверное через тумблер всё =)

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах


Совать ногу стендбая просто в + питания будет неправильно! Александр (shursh) вам верно нарисовал стаб на 5В, причём его нужно взять 78L05 - мелкий в корпусе ТО-92 и конденсаторов обвязки на 10-20 мкФ достаточно будет.



Либо еще проще - применить резистор.



Смотрим документацию и делаем, как японцы говорят:

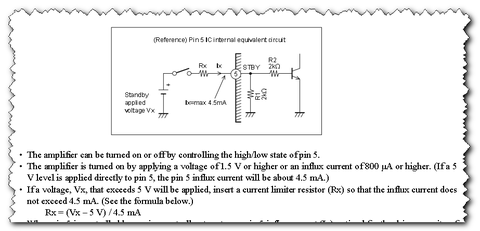

если напряжение для управления стендбаем превышает 5 Вольт (наш случай), то нужно установить токоограничительный резюк Rx, расчитанный по формуле на картинке.



Приведем единицы к системе Си, получим результат в Омах.

Т.е. для 12 Вольт Rx = (12 - 5)/0.0045A = 1555,56 Ом = 1,6кОм, такой номинал есть в стандартном ряде Е24.

А для максимально допустимых 22 Вольт Rx = (22 - 5)/0.0045A = 3777,78 Ом = 3,8кОм. Ближайшие номиналы в ряду Е24: 3,6кОм и 3,9кОм.



Добавлено после раздумий:

Чип интересен разделением земель Pre GND (3 нога) и Power GND (10 нога). Разведите их на печатке правильно.



Если усиления окажется слишком много (нынче большинство источников с высоким вольтажем) - ставьте в Pre GND (3 ногу) подстроечник и накручивайте желаемый КУ (Коэффициент Усиления) чипа - избавитесь от ограничения сигнала (клиппинга) на максимуме громкости.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Алексей(ankorner), есть другой вариант. Не утверждаю, что лучше, но интереснее. Есть такая штука, вернее сейчас уже редкость, но раньше использовали часто: корпус от кассеты, из него выходит провод с миниджеком. В корпусе стоит стерео магнитная головка, аналогичная той, что в магнитоле. При установку в кассетник одна головка прижималась к другой и передача звука шла через магнитное поле.

Даже самодельная конструкция, где вместо магнитной головки маленькая катушечка в сотню-другую витков провода 0.1мм даёт неожиданно приятный результат. Стерео в таком случае недостижимо, но у магнитолы и стереобазы почти нет, так что это не важно.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Гость ankorner
Алексей(ankorner), есть другой вариант. Не утверждаю, что лучше, но интереснее. Есть такая штука, вернее сейчас уже редкость, но раньше использовали часто: корпус от кассеты, из него выходит провод с миниджеком. В корпусе стоит стерео магнитная головка, аналогичная той, что в магнитоле. При установку в кассетник одна головка прижималась к другой и передача звука шла через магнитное поле.

Даже самодельная конструкция, где вместо магнитной головки маленькая катушечка в сотню-другую витков провода 0.1мм даёт неожиданно приятный результат. Стерео в таком случае недостижимо, но у магнитолы и стереобазы почти нет, так что это не важно.

Вариант конечно интересный)) Попробую как-нибудь с китайской магнитолой.

По поводу стереобазы, то она принципиальна только для наушников (и то не всегда).

У микросхемы вход на второй и четвертой ноге. Отрезаем дорожки, которые ведут к этим ногам, и подаём на них сигнал. Последовательно включаем конденсатор 1μF в каждый канал. Всё.

Сделал все так, разделил внутренний вход и внешний спаренным тумблером. Все заработало, но есть еще вопрос, как сделать шумоподавитель, потому что когда не подключен штекер 3.5 к звуковой карте сильно шумит и иногда бывает стреляет в динамиках. Еще интересно, можно ли это дело переделать так что бы можно было регулировать звук по средствам самой магнитолы, а не только с компьютера или подключенного телефона или мп3 плеера.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Пожалуйста, войдите для комментирования

Вы сможете оставить комментарий после входа



Войти сейчас

  • Сейчас на странице   0 пользователей

    Нет пользователей, просматривающих эту страницу

  • Сообщения

    • Александр, с точки зрения шумов и других неприятностей, лучше со средней точкой силовой или...? В схемах одного и того же усилителя то мост стоит, то со средней точкой. Влияет на что?
    • Добрый день! Имеется пара широкополосников 150гдш35-8. Хочу собрать под эти динамики усилитель. Посоветуйте со схемой и доступными комплектующими. 150ГДШ35-8.zip
    • Прошу прощения: Не в том разделе разместил... А как удалить не нашел!   Добрый день! Имеется пара широкополосников 150гдш35-8. Хочу собрать под эти динамики усилитель. Посоветуйте со схемой и комплектующими. 150ГДШ35-8.zip
    • Каждый создает этот "кладезь знаний" для себя сам. Поскольку Ваши запросы весьма общие и довольно таки обширные, без конкретики, то и начинать посоветуют с учебников...Когда один не хочет "зря терять время", то кто-то должен это сделать за него
    • Спасибо за информацию. Можно считать, что дроссель уже есть. Вот ещё иметь информацию об основных правилах подбора железа для выходных трансформаторов. Соотношение сторон магнитопровод а для той или иной мощности, достаточность окна для намотки.. Как мотать, секционирование и тд здесь много обсуждается. Неплохо бы создать этакий "кладезь знаний"… чтобы посмотреть табличку и иметь ясность хотя бы ориентировочно и меньше задавать вопросы. Те же ВАХи самых применяемых ламп, режимы их работы. Согласитесь, лазанье по всему интернету, или в своей "копилке".. Иногда жаль терять время.
    • Ув. geshka55, все правильно Вы прикинули, обычно дросселя так и делают, чтобы намотка была под завязку, лишнее место там ни к чему. Индуктивности Вам должно хватить с головой, также и сечение провода, выбранное по току для данного случая,  достаточно. Насчет зазора, то даже в выходных трансформаторах, где токи в разы больше, часто применяют лист бумаги 0,1 мм, в сумме 0,2 мм. У меня такая прокладка применена в дросселе, через который питается полностью весь усилитель. Тоже приблизительно около 2 тыс. витков, фильтрация замечательная!
    • Скажите пожалуйста. Очень много железа, провода, и т д и т п... Универсальный трансформатор для усилителя - тоже нет однозначного ответа. А вот можно ли как-то систематизировать знания о трансформаторном железе и описать оптимальные параметры. Я имею ввиду отношение сторон сечения магнитопровода, размер окна, и какова может его зависимость от мощности.. Читая статью о трансах на любые случаи жизни, постоянно есть отговорки, типа маловато, но можно придумать. Может такой вариант снимет многие вопросы на чем мотать? Как мотать - это уже что-то конкретное к данной лампе, к данному режиму.
    • Вот пока почитал умных советов, решил сам провести расчет дросселя для усилителя.  В схеме: индуктивность 8 Гн. Питаются 3 лампы 6Н1П. Принял для расчетов ток 50мА. По таблицам пошарил нужные коэффициенты. И вот что получилось: железо - УШ 16х25 с окном 10х28. кол-во витков 2000 ∅ провода 0,18 зазор 0,25. При проверке заполнения окна получилась площадь 2,6 см2 и как-бы "в притирочку", сопротивление обмотки 136 ом, что означает 6.8 вольт падения на дросселе. Также проверка показала, что индуктивность 7.7-7.8 Гн, что и требовалось доказать. Но вот с зазором. Проложить картон 0,25 под "зуб", или 0,1? перечитал что-ли.. ? он должен быть равен половине заложенного в расчет? Помогите рассеять мысли о плохом. Может у кого опыт был намотки .. Сравните, как у меня - как у вас. Приблизительно хоть у цели я? Если все так, то с утра пойду в электроцех. Есть оборудование для намотки, пропитки и т.д... обещали помочь и с проводом и научить пользоваться станком. Блин, мало 15 типов станков, так еще и намоточный освою.
    • Есть трансформатор без опознавательных знаков... Слегка видно "3050...0.2...380в.. Ш- железо 16х32 высота намотки 40мм.. Эта обмотка как раз целая. Хватит ли применить вот это" чудо" в качестве дросселя? Там, куда он нужен, дроссель 6 гн. Напряжение 475в, ток ну где-то до 350ма. Или потрошить и доматывать, если не перематывать полностью. Спасибо
    • Если вопрос актуален, вот и схема.https://yadi.sk/d/oMHKET9244a0UQ
    • Судя по формулировке вопроса - вариант один: сдать в ремонт.
    • Александр, прошу прощения, значит изготовление начнется с полным "опустошением" катушек? (на всякий случай спросил, но сам понял, что все с изнова). Но хочу поблагодарить за выдержку и терпение об"яснять нам что такое Z-соединение и делиться личным опытом.
    • Спасибо я решил проблему изменив схема биполярным транзистором)
    • В вашей схеме конденсатор может только зарядится. Нужно, что бы он мог разрядится. Либо резистор высокоомный параллельно конденсатору, или диод параллельно светодиоду в обратном включении. Попробуйте.
    • Добрый день.У меня возник вопрос как создать простейший тестер для определения работоспособности кулеров. Мне пришла партия 4ех контактных кулеров и ситуация с товаром странна. У кулеров через раз работают датчики Холла и собственно вопрос такой у меня есть схемка нарытая на просторах интернета которую хотелось бы доработать для тестов тех же кулеров.Помогите в общем.)
    • Здравствуйте. Телефон Explay не включается. Подсоединил зарядное устройство, но ничего не произошло! Проверяю мультиметром, напряжение есть, а батарея на 100% заряжена, проверял на другом устройстве. Один раз включился, а потом выключился и все. Долго лежал в тумбочке! Везде проверял мультиметром и везде напряжение не меньше 20 Ма, что делать?
    • Уважаемые форумчане, подниму тему. Есть такой тюнер с неработающем одним каналом. Что сделано, поменял полностью все электролиты, заменил выходные на IRF540N. Без выходных канал работает, только тихо, при подключении греются выходные. Подскажите может у кого есть мануал со схемой где указаны замеры напряжения? Буду рад если вышлите на почту sdvpilkin@yandex.ru.
    • Если не трудно прошу ответить на такой может и смешной вопрос: на ТС200-1М блок можно использовать имеющиеся обмотки для выходного транса? Или перематывать? 1-3 и 5-6 почти равны.Хорошо это ли плохо?
    • Может поможет кто определить моточные данные или хотя бы описание трансформаторов, которые случайно обнаружил в инструментальной комнате нашего ансамбля. 1. E14 702 030 2. Amplimo 3A5L4 Буду очень благодарен
    • Мне не к спеху, я пока собираю преусилитель, цап и спектроанализатор. В УМЗЧ можно было и ничего не ставить, хо хотелось чтобы не была голая морда у него.
    • Придётся немного подождать. Нужно вспомнить что да как... Однако времени прошло достаточно, и  подзабыт и уже давно заброшен тот проект, как не востребованный.
    • LCD индикатор, селектор входов, включение, управление кнопками - Все это не нужно. Оставьте только энкодер и семисегментные индикаторы. Лишь бы все четко регулировалось энкодером и светики не моргали когда меняются циферки.
    • LCD - индикатор убрать? на его обработку тоже время отнимается.
    • ADC0 посадил на землю, но энкодер тормозит страшной силой. Регулировка кнопками и резистором работают, но при этом циферки сильно моргают когда меняется значение. Кнопками управлять тоже не удобно, нет повтора. Мне кроме регулировки энкодером ничего не нужно. Если поможете, буду очень благодарен.
