Ремонт комбика Torque TG212R

Рекомендованные сообщения

Гость dm

Комбик Torque TG212R. Мощность 200Вт. Питание от ТОР'а 55-0-55, 17-0-17.

Проблемы: фон-гудеж, похоже на 50 Гц, свист при гейне около половины и регуляторе мастера в пределах середины. Регулятор мастера работает странно: при минимуме шумов почти нет, оно и понятно, но и при максимуме ничего практически не шумит. Полная мощность при этом не раскачивается. Включал преамп в разрыв, мощность не раскачивается опять же. Send включал в другой комбик, шумы пропадают, и вроде бы уровень звука в норме. Шумы так же пропадают, когда выход звуковой карты включаю в input. При выключении тумблера power гудеж остается, через некоторе время затихает. Если сетевой провод вытащить, то гудеж пропадают сразу. Отсюда делаю вывод, что вроде бы дело в питании.

Схемы нет, снимать ее долго, но елси выхода другого не будет, то сниму конечно. Что я сделал на данный момент: проверил напряжение в оконечнике на фильтрующих конденсаторах: 75 вольт. С трансформатора как и заявлено идет 55В. Конденсаторы эти 10000 мкФ 100 В, и 3900 мкФ 80В. Емкость их проверить не могу, прибор максимум 200 мкФ мерит. На утечку пробовал проверять: заряжается потихоньку, меняю местами щупы мультиметра сопротивление отрицательное и потом вновь положительно и растет. Проверил все электролиты в оконечнике, на всякий случай поменял, но они и так были исправны. Питание предусилителя: с выхода стабилизаторов ± 15 В. Нашел отвалившуюся дорожку рядом с выводом операционника. Вообще возникает мысль что этот аппарат уже чинили, потому что операционник припаян к панельке. Операционник этот (NJM 072D сдвоенный) рядом с мастером , на 7 ноге -Eп. Это выход одного из ОУ. Завтра поставлю TL072CN по цоколевке аналог, по внутренностям отличаются типами полевых транхсторов на входе и выходе, надеюсь подойдет. Но может ли быть вся прчина в нем?

Рядом с переключателем GND-Lift выгорел резистор. Номинал не разглядеть, отсалось одно кольцо. Его не менял, просто включил GND.

Что посоветуете? Осциллограф есть на компьютере, но им постоянную состовляющую не посмотришь. И без схемы "тыкать пальцем в небо" наверное бессмысленно.

P.S. в некотрых местах на шасси и и плате оконечника есть черные следы и ямки, конденсаторы коснулись шасси. И рядом с одним из выпрямительных диодов, проверил все четыре - прозваниваются.

P.P.S. допустил неточность в высказвыании: заменил все маленькие электролиты в оконечнике, две бочки менять на обум не стал, дороговато они стоят.





Изменено пользователем dm

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Если сетевой провод вытащить, то гудеж пропадают сразу.

Создается стойкое ощущение пробоя транса. Прозвони транс на предмет КЗ первички/вторички и первички/железа.

Изменено пользователем althair

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Гость dm

на 2М пределе Первичка и вторичка не коротят, первичка и болт которым крепится транс к шасси( с этим железом имеется в виду прозвонить?) тоже не коротят. Между вторичкой 55 и 17 - около килоома.









Да и еще, когда вход звуковухи в инпут или сенд в комбик другой, то фон пропадает и при выключении power сразу выключается аппарат.

Изменено пользователем dm

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Да и еще, когда вход звуковухи в инпут или сенд в комбик другой, то фон пропадает и при выключении power сразу выключается аппарат.



Короче понятно, что без поллитры схемы что-то колупать крайне сложно.

Изменено пользователем althair

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Гость rubenlukin

Мне все-таки кажется, что проблема в общем проводе.

В одном Crate общий провод был разработчиками пущен через корпуса регуляторов (!!!), пайки от вибраций разболтались, со всеми вытекающими.



Вообще не до конца ясно, когда проявилась ваша неисправность. Как я понимаю, комбо вам в ремонт принесли? Попробуйте выяснить у владельца. Может, это что-то даст...



И вот здесь:

когда вход звуковухи в инпут или сенд в комбик другой, то фон пропадает
Может, таки вЫход звуковухи? Фон пропадает -- в смысле, в другом комбо фон не появляется? Input = вход; Send = посыл (выход). Никак не въеду в эту коммутацию. Постарайтесь изложить доходчиво.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Гость dm
Мне все-таки кажется, что проблема в общем проводе.

В одном Crate общий провод был разработчиками пущен через корпуса регуляторов (!!!), пайки от вибраций разболтались, со всеми вытекающими.



Вообще не до конца ясно, когда проявилась ваша неисправность. Как я понимаю, комбо вам в ремонт принесли? Попробуйте выяснить у владельца. Может, это что-то даст...



И вот здесь: Может, таки вЫход звуковухи? Фон пропадает -- в смысле, в другом комбо фон не появляется? Input = вход; Send = посыл (выход). Никак не въеду в эту коммутацию. Постарайтесь изложить доходчиво.

Да, ошибся, выход звуковухи в input комбика поломанного - фон пропадает. И посыл с предусилителя поломанного комбика в input рабочего кобмика - опять таки пропадает фон. Фон и в другом не появляется, и в этом пропадает.

Изменено пользователем dm

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Гость dm

Поменял ОУ стало громче. Фон все же есть. Выключателю power параллельно стояло вот этоpost-7029-1268508653_thumb.jpg. Я так понимаю варистор, маркировки только не найду. Подскажите, если кто встречал. При выключении питания на нем оставалось напряжение порядка 5В. Как только убрал его гудеж после выключения тумблера сразу пропадал. Выключатель китайцы конечно спасли, но лучше бы поставили на вход :smile:.

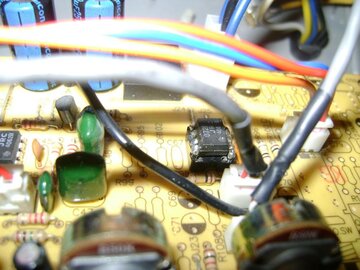

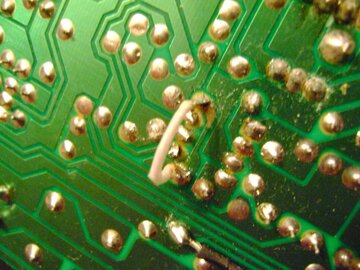

Теперь самое главное. Принесли мне его уже после так называемого ремонта. Изначально стал слабым гейн. Тот товарищ что-то такое сделал, что перевернул 3 контактный разъем от преда к оконечнику, но в итоге он отсоединил землю преда от общей. Теперь понятно почему пропадал фон если в пред воткнуть что-то заземленное. Но он видимо еще что-то изменил, потому что теперь очень маленький уровень сигнала и когда докасываюсь до ручки мастера, то гудение: такое же как если взяться за сигнальный конец джека не включенного в гитару.

+ при выключении через небольшой промежуток времени в динамиках щелчок - довольно громкий

Изменено пользователем dm

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Гость rubenlukin
Да, ошибся, выход звуковухи в input комбика поломанного - фон пропадает. И посыл с предусилителя поломанного комбика в input рабочего кобмика - опять таки пропадает фон. Фон и в другом не появляется, и в этом пропадает.

мож, просто гитара... того... ?

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Гость dm
мож, просто гитара... того... ?

гитару можно и не включать, все равно фон. И она точно не того.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Гость rubenlukin

ИМХО ищите на плате обрыв общего провода (зацепитесь крокодилом рядом со соединением плюса и минуса больших "банок").

Пи Эс. Горелый резистор возле граунд лифта -- плохой знак.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Гость dm

Благодарю всех за помощь - он побежден. Товарищ тот вместо замены сгоревшего ОУ сделал абракадабру какую-то. Подсажите по варистору пожалуйста. И килоом около граунд лифта достаточно?

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Гость lord_elf

По моим данным это помехоподавляющий конденсатор. Это маленькое чудо может сглаживать помехи от сети. Но главное его преимущество - способность моментально дохнуть при КЗ и размыкать сеть :smile: Чтобы не выдать на пальчики гитариста через корпус 220в :smile:

Существуют 2 типа X и Y. Дальше к ним стоят разряды 1 или 2. Это определяет их спасобность к перегрузке.

Ногами не пинайте, могу и ошибаться :smile:
