vladimirm2

Полный усилитель на LA4282

Рекомендованные сообщения

Буду рад, если кто поможет советами и рекомендациями, как правильно построить полный усилитель на LA4282 2х25 ват.

Имею ввиду какой темброблок предпочтительно, блок питания, нужен ли пред. усилитель?



Электрические параметры:



Ток потребления при напряжении питания 32В……………………………………….…. 60 мА

Коэффициент усиления..................………………………………………………………...40 дБ

Выходная мощность при сопротивлении нагрузки 8 Ом,



с коэффициентом гармоник 1% ...........…………………………………………….….....10 Вт

с коэффициентом гармоник 3% ...…………………………………………………..........11,5 Вт

Входное сопротивление..........……………………………………………………...........10 кОм

Уровень шума на выходе...........……………………………………………………........0,25 мВ

Предельно-допустимые параметры



Напряжение питания ..................………………………………………………………...10...40В

Максимальный выходной ток..........…………………………………………………........4А

Выходная мощность:



с радиатором 50x50x1,5 мм2 ..........…………………………………………………......5 Вт

с радиатором 100x100x1,5 мм; ............………………………………………………...10,4 Вт

с радиатором 200x200x1,5 мм2 ........………………………………………………......15 Вт

с радиатором большего размера.......……………………………………………........25 Вт

Температура окружающей среды ....……………………………………………......-20..+75°С

LA4282.pdf

Изменено пользователем vladimirm2

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Гость andryha88

присоединяюсь, тоже хочу подобный собрать, по предусилителю могу сказать, что главное его назначение, от плеера компа и тп, пред не нужен, схему собрал, все ок, зочу ИБП, не могу схему подходящую найти

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Буду рад, если кто поможет советами и рекомендациями, как правильно построить полный усилитель на LA4282 2х25 ват.

К сожалению, никак.

Этот чип не сможет выдать 2х25Вт даже если лопнет. Не путайте разрешенную рассеиваемую мощность (тепло) с выходной мощностью.

Вы же прикрепили даташит - разбирайтесь внимательнее.

При питании 32 Вольта на 8-Омной производитель обещает 9...10Вт с 1% искажений. УжЫс... :smile:



Имею ввиду какой темброблок предпочтительно, блок питания, нужен ли пред. усилитель?

Пробуйте то, что есть под рукой. К сожалению, приходится признать, что чип LA4282 - это чип не с теми характеристиками, ради которых стоит как-то особенно выкручиваться.



Расскажите, чем обоснован выбор именно этого чипа? Может Вы какой-то секрет знаете?

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Если имеется ввиду мостовое включение, то смотрите, как это сделано на la4270

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Гость andryha88

он комнатный, ватт на 7-8 :smile: это для дачи, малые габариты и надежность, мп3 флешку воткнул и слушай, кто поможет с ИБП на 32в 1А?

Изменено пользователем andryha88

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

На такую мощность вполне подойдёт обратноходовой на ТОР или серии 384хх.

Например: _https://robozone.su/2009/04/27/setevoj-impulsnyj-blok-pitaniya-12v-2a.html

Изменено пользователем Валерий

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Странно слышать вопрос об импульсниках.

На портале смотрели?

https://datagor.ru/practice/power/



Например: https://datagor.ru/practice/power/1052-pros...i-pitanija.html

Ну и особенно про Ташибру.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Гость andryha88

для меня перемотка трансов или новый делать - очень сложно, пойду искать тошибру или подобный, спасибо!

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Гость BELAN

Привет всем! Разобрал старый телевизор Панасоник и нашел на плате LA4282. Схему нашел в интернете, плату тоже, спасибо этому форуму, только здесь более менее развёрнутая информация по этой микросхеме. Нашел схему БП.

У меня вопрос ребята: может ещё что нибудь надо для того, чтобы получился полноценный усилитель?

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Сергей, чтобы ответить на ваш вопрос, нам нужно знать, что вы считаете "полноценным усилителем".

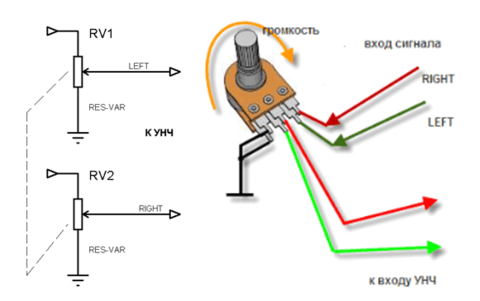

А если в общем, то верно соберёте схемы, подключете источник муз. сигнала через потенциометр громкости, подключете АС, подключете питание и вот - оно либо пыхнет, либо споёт. :biggrin:


Больше ничего не нужно. Удачного запуска!

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
