Неизвестный усилитель ЛОМО.

Рекомендованные сообщения

Гость svjatoslav

Раздобыл вот такой германиевый раритет, похоже что профессиональный моно усилитель. То ли гитарный, то ли школьный для озвучки мероприятий, сбоку имеется гибкая ручка для переноски. Есть желание восстановить и определить в хорошие руки.

При беглом осмотре на выходе увидел П210Б , межкаскадный транс, закреплённый на их радиаторах. Кроме небольшого количества МП-шек видны 3 шт. кремниевых П701 на маленьких плоских радиаторах. Силовой транс кем-то акуратно снят.

Может у кого - то есть схема этого чуда техники, или кто эксплуатировал, поделитесь информацией, кто может.

Фотки прилагаются, сняты мобилкой, но достаточно чёткие.





Добавлено после раздумий:



Изменено пользователем svjatoslav

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Гость svjatoslav
Не уверен на 100%, примерно 97.4% в школе еще учился, сверху на таком усилке стоял узкопленочный киноаппарат.



Добавлено после раздумий:

Святослав, держи, вроде он

ломо.rar

Зы

Спасибо тебе и Локи за множество идей!!!

Камрады, с праздником!!!

Низкий поклон коллега, С ПРАЗДНИКОМ!

Да, это он. Спасибо!

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Гость avgur

Ай,опоздал.Владимир абсолютно прав!Это транзисторный усилитель "6У34", от Киноустановки «Украина-5» модели 16УК5П.В состав комплекта киноустановки входят: кинопроектор П16П1, комплект звуковоспроизводящего устройства КЗВП-10( (усилитель 6У34 и громкоговоритель 25А-48), автотрансформатор КАТ-16, экран ЭПБ-С2.

Рабочий диапазон частот усилителя 6У34 при воспроизведении звука с фотографических фонограмм 16-мм фильмокопий 60— 6000 Гц, а при работе с остальных входов — 60—10 000 Гц;

-Неравномерность сквозной частотной характеристики усилителя не более ±2 дБ;

-Уровень собственных помех усилителя при работе с любого входа не более 50 дБ.

-Номинальная выходная электрическая мощность усилителя 12 Вт при потребляемой от сети мощности, не превышающей 60 В-А.

- Вход усилителя рассчитан на работу от кремниевого фотодиода, звуковоспроизводящей магнитной головки, электродинамического микрофона, а также от источника сигнала с номинальным входным напряжением 0,775 В.

-Коэффициент гармоник усилителя на средних частотах не более 1,5%;

Для получения минимальных шумов на выходе усилителя в первых двух каскадах включены транзисторы П28 (с малым уровнем собственных шумов).

Данный усилитель описан в книге - "Ю.П. Черкасов - Справочник киномеханика".Справочник содержит основные сведения об усилительных устройствах, электро-питающих и электрораспределительных устройствах, вспомогательном оборудовании, технике проката кинофильмов, о системе технического обслуживания киноустановок.

Ссылка для скачивания_https://-мы не распространяем ссылки на [народ.ру]-/disk/17997865000/%D0%A1%D0%BF%D1%80%D0%B0%D0%B2%D0%BE%D1%87%D0%BD%D0%B8%D0%BA%20%D0%A0%D0%B5%D0%B7%D0%B8%D1%81%D1%82%D0%BE%D1%80%D1%8B.rar.html

Изменено пользователем avgur

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Гость svjatoslav

Спасибо!

Попробую подобрав режимы и транзисторы, разогнать его на полосу до 14-16 кГц, если межкаскадник позволит, конечно.

Переведу полностью на германий.

Транс поставлю тор, есть 100 ваттник с намотанной первичкой. Сюда самый раз. Добавлю питания до "упора", как позволят параметры транзисторов, мощи добавится.

Буду иформировать уважаемое общество по ходу апгрейда, как и что получается, может кому-то пригодится,

серийный аппарат всё-таки.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Данный усилитель описан в книге - "Ю.П. Черкасов - Справочник киномеханика".Справочник содержит основные сведения об усилительных устройствах, электро-питающих и электрораспределительных устройствах, вспомогательном оборудовании, технике проката кинофильмов, о системе технического обслуживания киноустановок.

Ссылка для скачивания_https://-мы не распространяем ссылки на [народ.ру]-/disk/17997865000/%D0%A1%D0%BF%D1%80%D0%B0%D0%B2%D0%BE%D1%87%D0%BD%D0%B8%D0%BA%20%D0%A0%D0%B5%D0%B7%D0%B8%D1%81%D1%82%D0%BE%D1%80%D1%8B.rar.html

Вместо справочника киномеханика - справочник по резисторам :smile:

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Гость klon_kz

Да... А я лет так 29 назад такой усилок раскидал и в корпусе замонтировал цветомузыку на шим и тиристорах. Проводили дискотеки . Наверное где то в гараже останки еще гниют.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Гость avgur
Вместо справочника киномеханика - справочник по резисторам :smile:

Ошибочка вышла,извиняюсь!

Вот ссылка для скачивания_https://-мы не распространяем ссылки на [народ.ру]-/disk/18184917000/Spravotchik_kinomehanika_TcherkasovUP.djvu.html

------------

Святослав-Успехов в переделке!Аппарат дейсвительно интересный!

Изменено пользователем avgur

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Гость ut8
Ошибочка вышла,извиняюсь!

Вот ссылка для скачивания_https://-мы не распространяем ссылки на [народ.ру]-/disk/18184917000/Spravotchik_kinomehanika_TcherkasovUP.djvu.html

------------

Святослав-Успехов в переделке!Аппарат дейсвительно интересный!







Такой и у меня имеется.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Гость Илюха

А вот и мне попался такой усилок, прям из не раздербаненой кинопроекторной комнаты, усилок целый, буду слушать на днях.



Добавлено после раздумий:

А вот и мне попался такой усилок, прям из не раздербаненой кинопроекторной комнаты, усилок целый, буду слушать на днях.

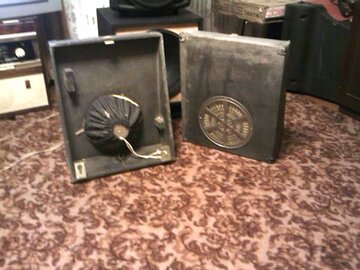

причем и колонки тоже схабарил, не смотрел еще что за динамики там, квадратные ящички такие, скорее всего там 4А28 стоят, завтра узнаю.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

И у меня такой УС лежит - что делать с ним - неясно, разобрать и выкинуть - жалко.... А один канал с такими параметрами - куда девать? И транс питания там такой, что ничего особо от него не запитаешь... т.е. вариант - сунуть туда два современных канала - не катить, разве только на ТДА2030 с однополяркой... Тогда ящик - избыточный!

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Гость Илюха

А вот и мне попался такой усилок, прям из не раздербаненой кинопроекторной комнаты, усилок целый, буду слушать на днях.







причем и колонки тоже схабарил, не смотрел еще что за динамики там, квадратные ящички такие, скорее всего там 4А28 стоят, завтра узнаю.


Изменено пользователем Илюха

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Дины там точно 4А28. Был такой усь, раздерибанил ради корпуса. Колонки остались, дины могут пойти на гитарный комбик, гдето в Инете есть методы их доработкиpost-14794-1352753297_thumb.jpg

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
