Измеритель параметров электронных ламп Л3-3.

Рекомендованные сообщения

Гость sergeya

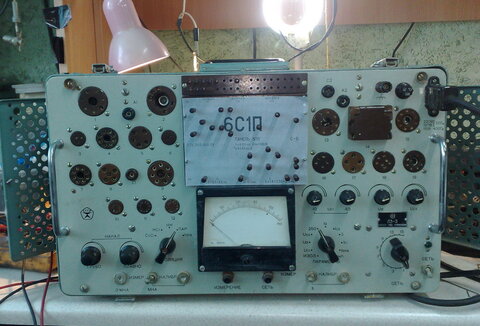

По случаю удалось приобрести такой прибор. Так как есть желание заняться ламповыми усилителями, приобретение считаю удачным. Пользоваться подобным прибором не приходилось, поэтому если у кого есть опыт эксплуатации, буду рад любым советам. В комплекте не было ни кабелей, ни перфокарт, но есть карты в формате pdf в оригинальном размере.

Прибор включается, но от длительного хранения в ненадлежащих условиях полностью вышла из строя головка микроамперметра. По паспорту стоит головка М24 на 150 мкА с сопротивленим 850 Ом, а по факту стоит М906 на 150 мкА, сопротивление замерить не удалось.

Насколько я помню существуют головки с различным внутренним сопротивлением, примерно от 500 Ом и до 1500 Ом. Насколько критично сопротивление головки в данном случае?





Добавлено после раздумий:

Форум не дает размещать файлы более 500 КБ, поэтому паспорт и набор перфокарт разместил на depositfiles.



Паспорт Л3-3 1,45 МБ: _https://depositfiles.com/files/igiz6edee

Перфокарты 27,6 МБ: _https://depositfiles.com/files/06s5fncw7


Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Гость oleg___g

На днях тоже стал счастливым обладателем данного прибора. Начал разбираться. Также буду рад любым советам.

Пока для коллекции даю ссылку на дополнительный комплект карт, включающий и иностранные лампы (162 шт). Сам их еще не проверял. _https://slil.ru/28621131

Формат sPlan, думаю, пригодится.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Гость sergeya

Нашел головку М906 на 100 мкА, 739 Ом. Чтобы растянуть шкалу до 150 мкА нужен шунт сопротивлением 1478 Ом. Смущает то, что общее сопротивление шунта и головки будет 493 Ом против 850 Ом по паспорту. Кто что подскажет по этому поводу?

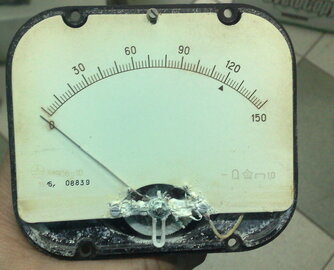

Родная головка неремонтопригодна:


Изменено пользователем sergeya

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Гость spb-nik

Мужики, посмотрите, может чего полезного будет?

-https://www.magictubes.ru/text/app/l3-3.htm

Нашел головку М906 на 100 мкА, 739 Ом. Чтобы растянуть шкалу до 150 мкА нужен шунт сопротивлением 1478 Ом. Смущает то, что общее сопротивление шунта и головки будет 493 Ом против 850 Ом по паспорту. Кто что подскажет по этому поводу?

Я думаю, можно подогнать общее сопротивление подключением последовательно доп. резисторов. Общий ток в цепи не изменится - получится общее сопр. 850 Ом, и общий ток 150 мкА.

Изменено пользователем spb-nik

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Гость sergeya
Я думаю, можно подогнать общее сопротивление подключением последовательно доп. резисторов. Общий ток в цепи не изменится - получится общее сопр. 850 Ом, и общий ток 150 мкА.



spb-nik спасибо, я собственно так и сделал - увеличил резистор R100, стоящий последовательно с головкой. Попутно разобрал и смазал все переменники и галетники. После включения прибор сразу стал реагировать на изменение накала, но калибровку крутизномера не проходил. Подстройкой частоты и амплитуды генератора удалось выйти на рабочий режим и откалиброваться :smile:

Теперь осталось научиться пользоваться этим чудом, завтра буду экспериментировать :smile:



ПС: инструкция к прибору не очень подробно описывает процедуру проверки ламп, прибор то для профессионалов-ламповиков. Буду счастлив если кто нибудь, на простом примере, объяснит с чего начать :smile:. Ну например как подобрать в пару две 6П3С или как правильно снимать ВАХ с его помощью.

Изменено пользователем sergeya

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Гость spb-nik
Теперь осталось научиться пользоваться этим чудом, завтра буду экспериментировать :smile:

Дело не хитрое, опыт приходит с практикой. Особливо муторное дело проверка комбинированных ламп. На каждую половину лампы - своя карта (напр. двойной триод). Могу посоветовать сравнить отверстия в картах на каждую половину лампы, и в какой нибудь одной карте (где меньше разница) пометить штырки, которые необходимо вынуть и новые отверстия, куда их воткнуть при измерении параметров другой половины (напр. разными цветами). :smile:

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Гость sergeya
Могу посоветовать сравнить отверстия в картах на каждую половину лампы, и в какой нибудь одной карте (где меньше разница) пометить штырки, которые необходимо вынуть и новые отверстия, куда их воткнуть при измерении параметров другой половины

Отличная идея, спасибо :smile:

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Гость TRAMWAY

Я тоже недавно стал обладателем данного девайса, но столкнулся с проблемой: отсутствие в оригинальном наборе перфокарты к лампе 6н23п. Кто может выручить, выложив её скан? Честно говоря, удивлён, что нигде не могу её найти - ведь это же очень распространённая лампа...

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Да... Я тоже лет пять назад стал счастливым обладателем этого прибора.С перфокартами.

Включил, проверил, все работает. Вот с тех пор и стоит под столом. Аж жалко беднягу.

А ВАХи до сих пор снимаю с помощью самопального лабораторного БП. Проще однако. :smile:

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Может пригодятся кому ресурсы:

-->https://www.jogis-roehrenbude.de/Roehren-Geschichtliches/Roe-Pruefer/L3-3/L3_3.htm

-->https://www.jogis-roehrenbude.de/Roehren-Geschichtliches/Roe-Pruefer/L1-3/L1_3.htm



В конце есть архивы с картами в sPlan_e.

Изменено пользователем Ser.Balashoff

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Гость TRAMWAY

Здесь много разных карт_https://forum.cxem.net/index.php?showtopic=112494

Изменено пользователем TRAMWAY

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Гость TRAMWAY

Может, у кого - нибудь есть карты для 6к13п или 6ж43п?
