Гость evgen250

как оживить флэшку

Рекомендованные сообщения

Гость evgen250

помогите плиз реанимировать флешку комп её почемуто перестал видеть

пробовал програмки всякие не помогает а выкинуть жалко

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Гость alx25v

А фотки потрохов можно выложить?

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Гость evgen250

не фоток нету называется Kingston DataTraveler 4GB


Изменено пользователем evgen250

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Гость smarold
не фоток нету называется Kingston DataTraveler 4GB

_https://www.computerra.ru/terralab/platform/348011

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Гость yurkaf

открой Флешку скальпелем и посмотри чего там за контроллер, а потом отсюда _https://flashboot.ru/index.php?name=Files скачай утилиту именно для твоего процессора, тип контроллера можно так-же определить по таблице _https://flashboot.ru/iflash.html

и по другому никак

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Гость hromoy

Часто флэшки дохнут по причине того, что испытывают механические воздействия, направленные на изгиб платы и разъема. Короче гнут ее при втыкании и вытыкании. Поэтому на плате возле разъема повреждаются планарные элементы - катушки ферритовые. Кто не понял, это черные прямоугольные бруски. Они трескаются, а трещин не видно. Когда их пытаешься выпаять, они разваливаются на части. Повреждаются и дорожки, идущие к разъему. Заменить эти элементы можно обычными перемычками. Неоднократно удавалось реанимировать флэшки с таким дефектом.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Гость evgen250

контролёр SSS6690 перепробовал кучу утилит ничего не помогло

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Гость evgen250

Kingston DataTraveler 4GB пока никаких сдвигов

а вот у меня ещё transcend 1gb тоже не рабочая лежала так вот её востановил только скорость маленькая

а кингстон ещё помучаю может что и получится

спасибо yurkaf за ссылку

Изменено пользователем evgen250

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Расскажи нам, как удалось поднять transcend 1gb ?

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Гость alx25v

Бывает от статики летит защита - маленький 4-х выводный элемент между разъёмом и контроллером по д+ д-.

В диспетчере устройств в разделе усб что нибуть появляется?

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Гость evgen250

поднял я кингстон всётаки правда вместо четырёх гигов стало стало два но это я думаю поправимо

попытаюсь описать

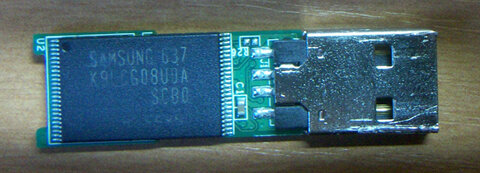

в каждой флэшке есть контролёр и микросхема памяти при сбоях и тд контролёр не может считать какуюта там информацыю с микросхемы памяти и не запускается но выход из положения можно запустить контролёр в тэстовом режиме замыканием двух ножек на микрухе памяти у разных флэшек ноги разные например на трансенде я замыкал иглой 29 и 30 ноги а на кингстоне 40 41 более подробно читаем сдесь -https://www.flashboot.ru/index.php?name=News&op=article&sid=24 особенно коменты

да ещё нужно определить какой контролёр установлен и скачать под него все утилиты -https://www.flashboot.ru/index.php?name=Files

определить контролёр можно по флэшке -https://flashboot.ru/iflash.html или разобрать посмотреть

замыкаем ножки и вставляем флэш в комп компьютер должен начать устанавливать драйвера ждём сообщения что драйвер установлен и устройство готово затем размыкаем ножки запускаем утилиту она должна определить флэш название может быть другим жмём старт ждём когда пройдут тэсты и тд вынимаем флэш вставляем заново и о чудо она ожила и главное нужно перебором утилит подобрать ту что будет работать с флэшкоя

много инфы брал отсюда -https://www.flashboot.ru/ очень хороший сайт по флэшкам ещё раз спасибо yurkaf

вроде всё

Изменено пользователем evgen250

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
