По статье “SPRING” триодный усилитель на 6Н13С

Рекомендованные сообщения

Гость ogmetr

Тема создана для обсуждения и ответов на вопрос по проекту

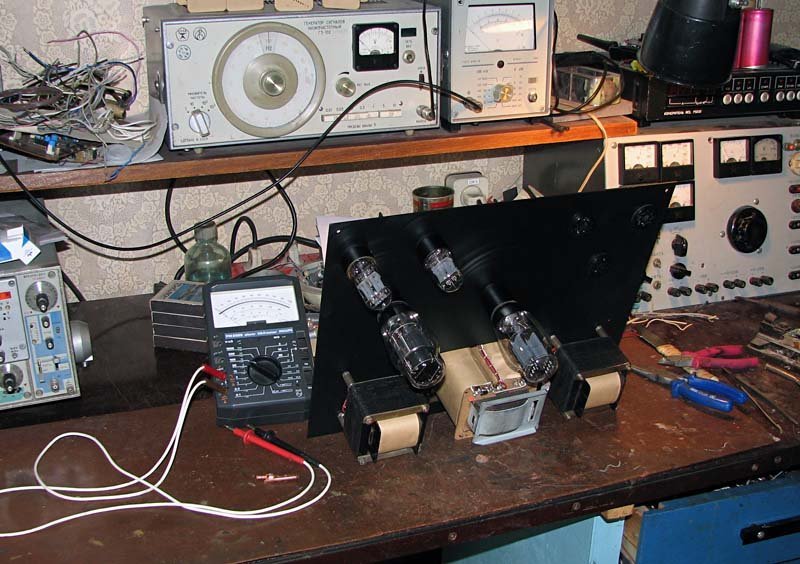

Триодный усилитель Spring




Я хотел узнать о трансформаторах, какие применялись, готовые или самомотаные.



Трансформаторы, считаю и мотаю сам.

Моточные данные и топологию намотки прилагаю.


По поводу кенотронов возможно вы правы. Появление сверхбыстрых диодов SF пожалуй могут снять проблемы с переходными процессами. Но в конструкции хотелось сохранить концепцию чисто лампового усилителя. По токам там все нормально.

Добавить второй дроссель – предпочтительно.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Гость roger wilco

Спасибо за ответ. Приму к сведению трансформаторные данные. Что же касается кенотронов, то тут он скорее для полной "ламповости" конструкции.

По поводу "переходных процессов" в диодах, не соглашусь - "влияние" их на работу обыкновенного УНЧ все же это легенда. Не имеет значения, "быстрые" они или "медленные", ибо частота всего 50 Гц. Просто ставим параллельно им керамические конденсаторы, но даже и без них все прекрасно работает и не создает помех, которые могли бы хоть каким-то образом повлиять на работу аудио усилителя.

Собираюсь повторить конструкцию, но с некоторыми изменениями.



С удовольствием избавился бы от кучи всевозможных кенотронов, причем просто подарил бы, но только не перекупщикам, а тому, кто действительно занимается ламповым звуком.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Гость nikitinstas

Здравствуйте Юрий.



Я хочу повторить Вашу схему.

У меня вопрос по трансформатору Питанию Вы использовали тс-180 я хочу использовать ТАН-123. Можете подсказать напряжения обмоток каторое Вы использовали для кентроного преобразователя и для смещения. И еще можно схему выложить в качестве получше а то некоторые номиналы деталей не понятны если конечно есть у Вас.



С Уважением Станислав Никитин.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Гость charm

Юрий,производился ли отбор ламп по миниму разброса триодов в баллоне?

И не разбежались ли они по прошествии определенного срока?

Вообщем как сейчас звучание?

С уважением,Света.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Гость ogmetr
производился ли отбор ламп по миниму разброса триодов в баллоне?

В схеме применено автоматическое смещение (причем для каждого триода отдельно), по сему подбор лам не актуален.

Усилитель играет прекрасно. Но как всегда бывает, уже хочется чего-то это кого. Практически созрел уже идет комплектация новой конструкции с учетом недостатков и проблем предыдущей конструкции. Скоро выложу.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Гость joreek

Хорошая новость! Я себе недавно приобрел эти лампочки - очень красивые. Жаль ВАХ нелинейная. Не хотелось делать РР, но видимо придется. Теперь подожду обновленную статью.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

А какие недостатки и проблемы были в прошлой конструкции?

У меня есть с десяток таких лампочек,думаю в будущем что-нибудь на них сделать

но смущает ОЧЕНЬ большой разброс параметров в ОДНОМ баллоне.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Гость gr11

Здравствуйте Юрий!



Очень интересно ознакомиться с новой конструкцией, я подозреваю, что это РР на 6Н13С по 2-а балона на канал.

Если возможно, раскажите о новой разработке. Анонсировалась она давно, очень интересно. Простите за назойливость.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Гость ed_pol

Ув. ogmetr не могли бы Вы выложить данные на выходной трансформатор под нагрузку 8 и 16 Ом.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Гость ogmetr
Ув. ogmetr не могли бы Вы выложить данные на выходной трансформатор под нагрузку 8 и 16 Ом.

Для 8 Ом вторичную обмотку надо увеличить до 120 вит. Три секции по 40 вит. провод можно взять по тоньше. Для 16 Ом сверху домотать еще 60 вит. провод еще тоньше.

Но по хорошему трансформатор надо считать под конкретное железо.

Конструктивный расчет отличается от предварительного.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Гость ed_pol

Спасибо за ответ , будем разбираться .

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Гость gudvin1

Добрый всем день! Ув. ogmetr ! Хочется собрать этот унч, но не все номиналы на схеме читаются нормально.

Нельзя ли выложить отдельно список по номиналам сопротивлений. С уважением gudvin1

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
