Классическая схема усилителя на Ge германиевых транзисторах

[Den101]

В 22.06.2018 в 04:59, edik58 сказал:

По питанию 2200 маловато.Крикливость по средним - тип и качество С3.

Вы правы. Собрал макет будущего блока питания - напряжение 35В, емкость фильтра 8000 мкФ, ток покоя 41мА (регулировочный резистор 20 Ом - точно по схеме), С3 изначально поставил КСО, Жан вроде рекомендовал такие для этой схемы.

Послушал - звук теперь меня устраивает, планирую сборку готового изделия 🙂

[edik58]

Поздравляю!Зять послушал моего германца - теперь надо делать и ему,А свой буржуйский он на полку.Удачно нашёл ГТ402И и ГТ404Г  новые- взял по 5 штук по 3 гривны  (5 рублей)!И П217В с фланцами по 2.50 !!!

Изменено 25 Июня, 2018 в 01:30 пользователем edik58

[edik58]

Собрал и темброблок на германцах.Использовал кусок схемы .Выход взял через кондёр 22 мкФ. с коллектора Т2.Входной 1 мкФ.,регулятор на входе 100кОм. Высокие хорошо,а вот низа фигня - стало меньше,чем на прямую!Ёмкость по входу увеличил до 15 мкФ.,а на выходе 2 х 22 мкФ.Без положительного результата.Что посоветуете?

[edik58]

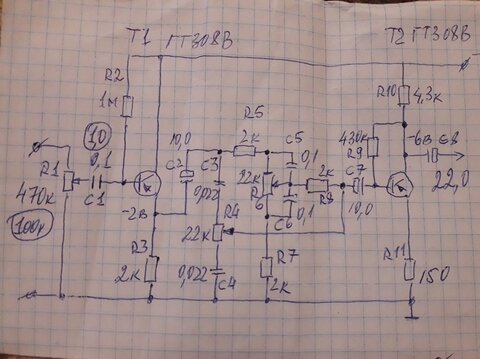

Прошу прощения - после суток на работе не спал,доделывал вот такой темброблок для нашего усилителя.Всё отлично,кроме низких частот.Их мало (на прямую больше и глубже).Увеличение С1 до 15 мкФ. и С8 до 44 мкФ. ситуацию не изменило (думал подрезают).Как можно улучшить ситуацию?

[edik58]

Я использую эту часть схемы (Т1 и Т2) для усилителя в шапке темы.Поэтому и электролит после Т2.

[edik58]

Выход с С8 на переменник 10кОм оконечника.

[edik58]

Без темброблока (сигнал подаю на R1 оконечника) низа глубже и сочнее.

[edik58]

Просто пластинки Мелодии бывают с такими скудными высокими и низами .. Хороший винил слушаю напрямую,хватает всего.

[edik58]

14 часа назад, titpol сказал:

Вот и слушайте !!!

Ещё как буду!Тем более сегодня привезли из Польши новую иглу на мою MF 100.

[yrk]

20 часов назад, edik58 сказал:

Собрал и темброблок на германцах...

Может я и ошибаюсь, вызывает сомнение в одинаковости номиналов конденсаторов  в ТБ.  Обычно так делают в активных ТБ с обратной связью.

Попробуйте С4 0.22 мф и С6 1мф неполярный.

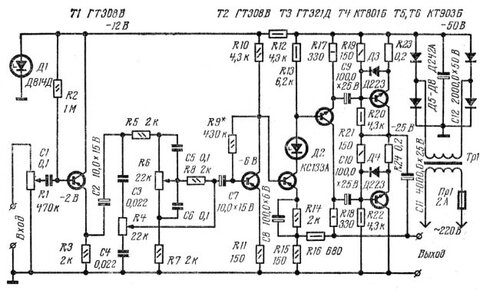

Вот же, классика жанра.

Изменено 2 Июля, 2018 в 13:32 пользователем yrk
вставил картинку

[edik58]

Спасибо,сам был в сомнениях по номиналам конденсаторов и пришёл к этой же схеме.На днях попробую этот вариант-хроническая нехватка времени!

[Den101]

Можно еще попробовать по этой схеме ("Радио" №10, 1970)

Сигнал снимать с С8...

Или забить здесь на религию и сделать отключаемый темброблок на кремнии...



Изменено 2 Июля, 2018 в 16:30 пользователем Den101
