Кроссовер На Интеграторах

Рекомендованные сообщения

Гость nikita

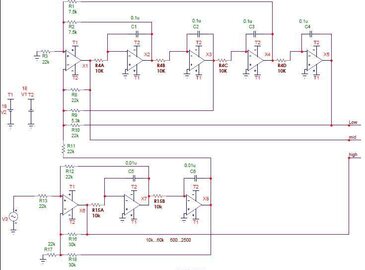

Вот нашел схему очень заинтересовало - "Достоинство кроссовера на интеграторах как раз в хорошей ФЧХ. В некоторых пределах можно менять уровень раздела, то есть АЧХ может стыковаться при уровне -3 или -6дВ, можно менять наклон характеристики, в близи области раздела и.т.д. Самым важным, конечно, является, возможность оперативно передвигать частоту."



Вопрос: какими средствами можно реализовать изменение уровня раздела?


Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Гость

где то на старом форуме была схема активного кроссовера в котором было много регуляторов которые позволяли все регулировать. ту схему сам хотел опробовать, но форум упал и где эта схема не знаю.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Вопрос как использовать.Как лабораторию по отладке и кореккции аккустических систем и куче динамиков.Тогда многоканальная аудио карта с DSP плагинами разделения каналов по полосам.Или проф кроссоверы (цифра или аналог) используют музыканты и измерительный микрофон.А если для конкретного комплекта динамиков уже установленных в аккуст систему конкретные кросс без регуляторов.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Гость nikita

Хочется найти схему не критичную к подбору деталей и желательно без настройки. Может есть что на примете?

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Детали всёравно подбирать надо .Я использовал эту схему двух канальную на макете заработала сразу.В статье есть сноска на трёх канальную

2_Way_Active_Crossover_with_Linear_Phase_Response.htm

2_Way_Active_Crossover_with_Linear_Phase_Response.zip

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Гость nikita

Спасибо :smile: Интересный сайт, нашел много интересного (и даже знокомого :smile: ) Даже плата на три полосы разведенная есть!

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Никита а где ты нашёл печатную плату?

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Гость nikita

На одну схему сам рисовал, на вторую схему вот : _https://users.otenet.gr/~athsam/Circuits/3_way_active_loudspeaker/3_way_active_lsp_crossover_pcb.gif_

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Спасибо жаль нет двухполосного варианта

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Гость nikita

на две полосы там тоже есть, аналогичная схема есть на сайте Аудиокилера с разводкой в лаете

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

У Аудиокиллера схема другая и она ему не понравилась (он ещё добавил рег фазы на вч)На сайте печатной пл на двух полоску не нашёл.Твоя ссылка не работает.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Гость nikita

Вот плата по сылке - буду реализовывать в железе. Думаю развести на две полосы для начала, послушать разницу 12 и 24 дб



Вот еще линейный на 2 полосы
