dymka

Электретный микрофон и фантомное питание

Рекомендованные сообщения

Поиогите схемой подключения, электретный микрофон + микшер с фантомным питанием +48 ?



3-штыревой соединитель стандарта "XLR" (вид со стороны пайки).

1- земля/экран;

2- холодный(-);

3- горячий(+).

Используйте его для сбалансированных входов для микрофона (для несбалансированного использования соедините штырь 1 со штырем3).



3-штыревой линейный разъем "XLR"(вид со стороны пайки).

1-земля /экран;

2-холодный(-);

3-горячий(+).

Используйте его для основного выхода (для несбалансированного использования оставьте штырь 3 несоединенным).

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Гость rubenlukin

Разъемы XLR, даже самого паршивого происхождения, имеют маркировку ног на основании.

Если вдруг не найдете...

Глядя на разъем со стороны пайки, ключ внизу, по часовой стрелке:

"папа" -- 1 (экран); 3 (холодный); 2 (горячий).

"мама" -- 2 (горячий); 3 (холодный); 1 (экран).

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Микрофон электретный за 15р таблетка 9мм, питание у него помойму около 8 вольт, а микшер выдает фантомное 46в,

При включеном фантомном питании на микшере 1нога (земля), 2нога(46 в), 3 нога (46в)

Как снизить напряжение до 8 вольт, и схемку бы

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Гость ateist

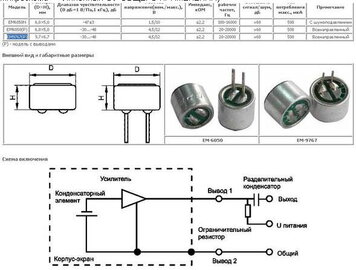

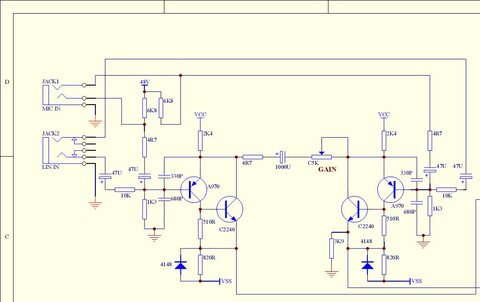

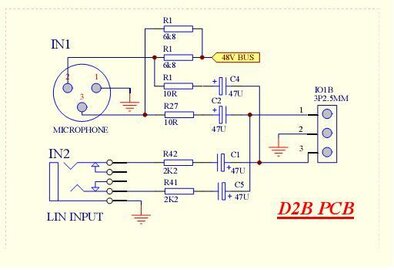

пример разводки фантома в микшере (для наглядности)



а напругу снизить попробуй простым резистивным делителем

Изменено пользователем ateist

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Гость falconist

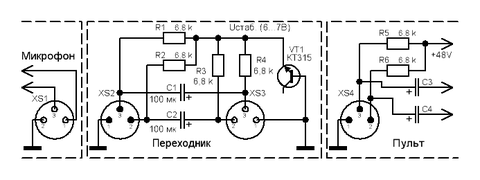

"Радикальное" решение - переходник (см. рис.). Резисторы R1-R2 и R3-R4 должны быть подобраны попарно с точностью не хуже 0,4%. Их номиналы зависят от тока потребления микрофона. Пульт может выдать не более 7 мА, поэтому в качестве стабилитрона использован базо-эмиттерный переход транзистора КТ315 в обратном включении (стабилизирует уже при токе 0,3 мА, в отличие от большинства ширпотребовских стабилитронов, для которых минимальный ток должен быть от 3 мА). Напряжение стабилизации имеет разброс от экземпляра к экземпляру - можно подобрать и на 8В.


Изменено пользователем falconist

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Гость hummer

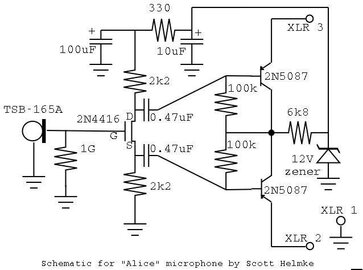

Так делает фирма alice



Не стоит забывать, что такая таблетка всенаправленная!!!

Хотя если есть такаяже и кней подвезать операционник с обвесом и парой подстроечных резисторов,то можно сделать микрофон с изменяемой диаграммой направленности :smile:

Схемку найду выложу...



Подобные схемы не производят усиления сигнала,тоесть выходит 2мвольта и плетуться по всему кабелю до пульта- вобщем для меня досихпор остаёться секретом,зачем сигнал с низким уровнем должен проходит пару десятков метров по кабелю- бред!!!

Можно конечно сделать и преамп...



Кстати про схему- на схеме есть полевой транзистор- в твоём варианте (таблетка) этот полевик в микрофоне уже...

Можно кстати сразу увеличить уровень выходного сигнала,но тогда несколько необходимо переделывать схему)))



Схема с преампом легко собираеться на паре полевых транзисторах,стабилитроне и минимуме конденсаторах и резисторов. Не забываем,что все сопротивления необходимо использовать с минимальным расхождением, как неписал falconist, поскольку будет появляться фон и ассиметрия сигнала.



Про микшер- в большенстве микшеров на 48 вольт стоят преобразователи напряжения- НУ ОЧЕНЬ ШУМНЫЕ!!! советую сделать отдельно, на нормальном трансформаторе и стабилизаторе


Изменено пользователем hummer

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Гость rubenlukin

Вот так:




У меня заработал так:


Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

А как звук ? Не работал с электретными.Был опыт (мизерный) с конденсаторным и ленточным (запись в студии) где нужно питание .Для теста акустических систем электретные нормально.Для звука Лучше динамические. Хотьбы Beringer.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Гость rubenlukin
А как звук ?
Никак. Налицо общая работоспособность. Но это уже оффтоп.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Согласен

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

не могу померить АЧХ в программе RightMark Audio Analyzer

идет фон от микрофона (электретный) на уровне -15db а для анализа в программе нужен минимум -3db

микрофон распологаю на растонии 1 метра от динамика



схема подключения - микрофон + микшер + вход звуковой карты + RightMark Audio Analyzer + выход звуковой карты + усилитель + динамик

Изменено пользователем dymka

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Гость hummer

Этот фон от преобразователя напряжения для фантомного питания!!!

Сделай просто питание для микрофона батарейка(9в),резюк(1-10кОм) и кондёр(2,2-10кмф),

подавай сразу на звуковуху!!!



Просто если на симметричный вход будешь подавать не симметричный сигнал или один из сим. входом вешать тупо на корпус появиться явный шум!!!
