Гость ozzmosis

Fender Tweed Champ

Рекомендованные сообщения

Гость ozzmosis

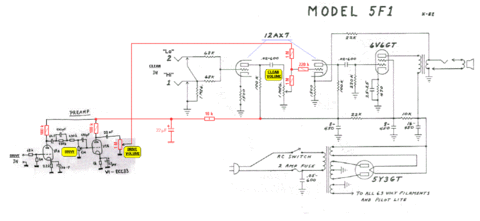

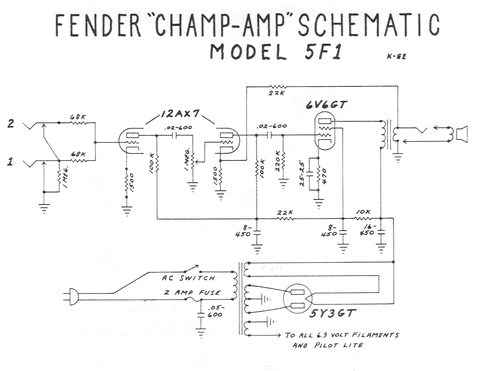

Решил собрать сей агрегат. Думаю многим будет интересно - схема очень проста, да и детали не так сложно достать, самое то для новичков.


В качестве силовика применять собираюсь ТАН-68, т.к. анодка довольно высокая(по схеме нужно подавать 450В). Выходник из старого теливизора(вроде "Ладога") первичка 2000в. с сечением 0.18, вторичка 100в. сечением 0.58

Выходная лампа за временным неимением 6V6 будет EL34. Пред собираюсь делать на 6н9с - побархатистее она для гитары, нежели 12ах7.

Корпус уже почти готов к эксплуатации - надо врезать предохранитель, да под светодиод побольше отверстие выточить:





Буду очень рад советам по сборке :smile:



PS: отдельное спасибо Александру Тимошкину и Александру Халько, за все советы и наставления :smile:

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Гость vesljar

А выходной ты брал ТВЗ 1-9 ?

Изменено пользователем vesljar

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Гость ozzmosis

нет, не ТВЗ1-9. Этот выходник вообще странный - я его только один раз встречал, точнее только у себя, хотя дросселей на таком же конструктиве видел много.

ТВЗ1-9 тоже подойдёт для этого усилка, вот только вроде он на 16Омный динамик расчитан, да и EL34 может не потянуть, хотя не факт, могу ошибаться.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Гость vadim2k8
ТВЗ1-9 тоже подойдёт для этого усилка, вот только вроде он на 16Омный динамик расчитан, да и EL34 может не потянуть, хотя не факт, могу ошибаться.

ТВЗ-1-9 отлично пойдет в этот усилок. Только он не на 16 Ом, а на 4. Для 8 Ом домотать примерно 30 витков вторички надо(таким же ∅ провода)

Усилитель этот для новичков действительно отличный выбор. Лампы можно и наши смело ставить(6н2п и 6п6с), только анодку снизить(у меня после выпрямителя 350В идет) звучать будет отлично.

Откуда корпусок такой?

Изменено пользователем vadim2k8

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Гость vesljar

а 6П3с подойдет?

и какой то другой можна випрямитель сделать?

Изменено пользователем vesljar

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Гость ozzmosis

6п3с подойдёт, даже если анодку 400В поднять - я на маршал JSM800 их ставил - отлично поёт! даже лучше чем ёлка! середина более мягкая, блюзовая :smile:

в качестве выпрямителя я ставлю диодный мост, кенотрон ещё только в планах, но это уже совсем другая история...

корпус от поворного устройства для видеокамеры. жаль ещё одного нет - я хотел с самого начала на нём сделать усил для наушников. да и в общем корпус просто неубиваемый - верх толщиной 4мм, бока аж все 10!!!

в прошлом на нём смайл мэн делал, потом понял что не моё и решил вот перекубатурить всё :smile:

Изменено пользователем ozzmosis

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Гость vadim2k8

Только для 6п3с катодный резистор(который 470 Ом) подобрать надо будет. Хотя я пробовал ставить эту лампу и не меняя резюк, звучало супер, но лучше все таки подгонять по режиму

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Гость vesljar

Та да с етими режимами вся и соль))

а от про блок питания чуть поподробние)) ви просто взяли диодний мостик с фильтрующим конденсатором и все? или ещо гдето дросель ставили?

а в корпусе чо то за дросель изолентой перемотаний?

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Гость vadim2k8
а от про блок питания чуть поподробние)) ви просто взяли диодний мостик с фильтрующим конденсатором и все? или ещо гдето дросель ставили?

У меня питание такого чампа организовано так: ~250В - диодный мост - 22μF*450В - резистор 200 ом 5 ВТ(вместо дросселя) - 22μF*450В(от него питание на вых. транс) - и дальше как по схеме... И никаких дросселей

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Трансформатор от Ладоги, судя по коэффициенту трансформации, подходит под 6П3С. А вот под 6П6С не очень, будут искажения. Имеется ввиду нагрузка 8 Ом. Дроссель обмотанный изолентой это хорошо очень для однотакта. И ставить его нужно в самом начале источника питания до трансформатора т.е. до 1-ого электролита иначе будет фон. Это однотакт, он не умеет сам гасить пульсации напряжения как двухтакт. Поэтому дроссель в анодной цепи должен быть до подключения выходного трансформатора.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Гость ozzmosis

Дроссель не обмотан изолентой - это термотрубка. Решил обжать его т.к. уж больно он не приглядно выглядит, да и чтоб на всякий случай не було кз или искры с корпусом.

Ser.Balashoff - то есть вы рекомендуете такое подключение?: диодный мост->дроссель->конденсатор->выходник

Собираюсь использовать данный усилитель с EL34, так что с выходником ничего страшного не будет. Хотя есть желание протестировать и сравнить все более-менее подходящие лампы(EL34, 6п3с, 6п6с, 6V6, 6L6, если найду, то и KT66 и KT88)

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Гость vesljar

ребят а ктото может рошифровать номинали?

с конденсаторами понятно а от с сопротивлением в предварительном каскаде ?? там 150 ом или 1.5к ?? и мощьность какая српротивлений?

а и напижение питания ? 400 или 300в хватит

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
