Секреты изготовления трансформаторов

[TANk]

Я сначала скальпелем выковыриваю I перемычки. Потом беру строительный фен и грею, грею так чтобы на пластинках начинала шипеть вода. Градусов 100-110 в результате температура трансформатора должна получиться.

После этого плоскогубцами выдергиваю крайнюю пластину, она как правило оказывается мятой. Потом все разбирается легко. Но жалеть о покореженной пластине не надо. Как правило пластины на заводе в эти трансформаторы забивают так туго, что в ручную воткнуть полный пакет обратно бывает очень проблематично.

[Гость bambuk]

zan, Александр (tank), спасибо за совет. I перемычки, выковырял и на этом работа встала. Если греть феном основание катушки не расплавится, та пластмасса не внушает доверия? Не хотелось бы изготавливать новую основу и перематывать первичку. Трансформатор перематывается для зарядного автомобильных аккумулятор, шум не критичен).

[Гость alexander59]

У меня вопрос по расчету мощности транса по "железу".

Не все однозначно, скачал около пяти программ - такой (от 35Вт до 200Вт) большой разброс! Мне непонятно. Железо - тор (Днар=98мм, Двнутр=58мм, высота=32мм, толщина ленты 0,2мм.) Прикиньте, плиз.

Забиваю в проги одни и те же цифры а результат :smile:



И еще вопросик, есть железо тор 105мм/85мм Н=52мм получается S=5,2см.кв. т.е. меньше чем у предыдущего (6,4см.кв.) а мощность показывает худенький такой почти в два раза больше, почему? По общему количеству железа в см.куб. почти одинаковы. Влияет Sок (разница в два раза) ? Как может влиять пустое место - дырка от бублика? У меня бо...ль...шой пробел в знаниях трансформатора, хотя раньше их мотал и не заморачивался.

P.S.

Искал, читал, нашел:

Получается , мощность трансформатора определяет сечение сердечника и сечение площади окна. Тогда для сетевых трансформаторов габаритная мощность равна произведению сечения железа на площадь окна магнитопровода .

1) 6,4*26,4= 169Вт

2) 5,2*56,7= 295Вт

Используя программу (_https://www.plekhsoft.-мы не распространяем ссылки на [народ.ру]-/) ,( в программе и методиках принималась индукция 1,2 и пл. тока 3,2) получим довольно близкие результаты:

1) 167Вт

2) 292Вт

В журнале радиохобби №3 за 2003г:

приведена упрощенная формула приближенного расчета трансф. с ленточн. магнитопроводом с доб. коэфф.: Рг=1,2*Sок*Sc она показывает мощность на 17-19% больше чем по программе:

1) 202Вт

2) 350Вт

но на 8-10% меньше метода Комарова:

1) 219Вт

2) 390Вт

, так сказать - золотая середина, но если брать метод Комарова за правду, то остальные, перестраховываясь, сильно занижают расчетную мощность, аж на 30%.

Кому верить?

Изменено 30 Декабря, 2010 в 18:06 пользователем alexander59

[Гость zan]

zan, Александр (tank), спасибо за совет. I перемычки, выковырял и на этом работа встала. Если греть феном основание катушки не расплавится, та пластмасса не внушает доверия? Не хотелось бы изготавливать новую основу и перематывать первичку. Трансформатор перематывается для зарядного автомобильных аккумулятор, шум не критичен).

всё будет хорошо, поверте, не один транс был таким способом восстановлен..и перемотан - естественно... если греть на плитке- фольгой, пластинами железными закрывал критичные места...типа пластик катушки...потом по технологии, ...



для

alexander59

грубо- мощность трансформатора-это площадь сечения железа в квадрате_https://www.vsegta.ru/trls/ts/rtor.htm

Изменено 30 Декабря, 2010 в 18:01 пользователем zan

[Гость alexander59]

Добавлено после раздумий:

для

alexander59

грубо- мощность трансформатора-это площадь сечения железа в квадрате_https://www.vsegta.ru/trls/ts/rtor.htm



А вот и не соглашусь, по вашему 6,4*6,4=41Вт ??? Ошибка процентов на 60-70! Посмотрите отредактированный мой пост выше. (ваша ссылка не открывается).

В моем "Орбита - 002 стерео" тор гораздо меньше, однако Рвых.=2х50Вт.

Изменено 30 Декабря, 2010 в 18:36 пользователем alexander59

[Гость SergeyA]

Добавлено после раздумий:

6,4*6,4=41Вт ???

12,8*12,8=163,84

Изменено 30 Декабря, 2010 в 20:11 пользователем SergeyA

[Гость alexander59]

12,8*12,8=163,84

А почему 12,8?

[Гость SergeyA]

А почему 12,8?

Извиняюсь, я невнимательно прочитал предыдущий совет. Грубо Ргаб тора можно прикинуть как 2Sc²(удвоенная площадь в квадрате).

Ну, если считать по формуле, то габаритная мощность Вашего тора 147,35 Вт.

Формула такая:

Изменено 31 Декабря, 2010 в 20:05 пользователем SergeyA

[Гость mastersound]

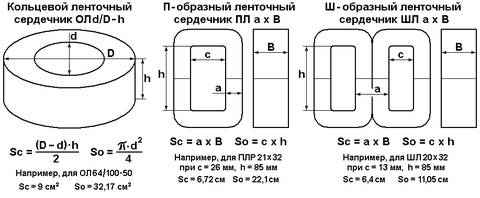

Вот руководство - как правильно определить основные габариты любого железа :smile:

[Гость SergeyA]

Да. Sc=6,4см²; So=26,4см²; n=0,95; f=50Гц; В=1,2Т; j=2А/мм²; Km=0,35; Kc=0,96;

[Гость alexander59]

Да. Sc=6,4см²; So=26,4см²; n=0,95; f=50Гц; В=1,2Т; j=2А/мм²; Km=0,35; Kc=0,96;

С Новым Годом Сергей!

На чем основывается ваш выбор плотности тока, даже у Комарова при его подходе к надежности 3,2А/мм а вы закладываете совсем мало - 2А/мм кв.?

[Гость SergeyA]

С Новым Годом, Александр!

Да как то так сложилось, что я выше 3А/мм²никогда не закладываю. А 2А/мм² взял для максимальной надежности и перегрузочной способности, можете поднять до 2,5-3А/мм². Выше трех, это не есть хорошо, транс будет ощутимо греться и мне это не нравится.
