Умзч С Компенсацией Нелинейности, 160 Вт (римейк По В. Королю)


Рекомендуемые сообщения

Не заметил, при 8 омных мониторах получится 80 вт на канал, что вписывается в мощность акустики

Изменено пользователем Radiocaster
Ссылка на комментарий
Поделиться на другие сайты

  • 4 месяца спустя...

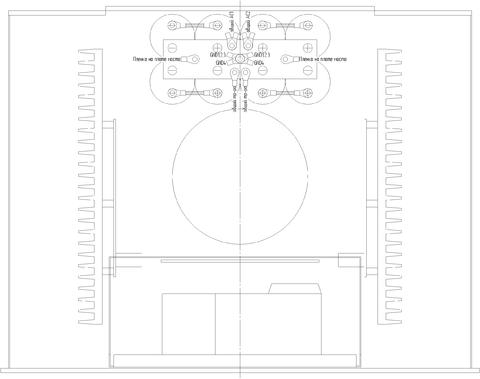

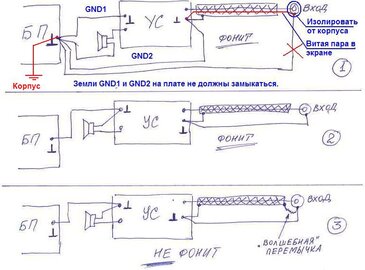

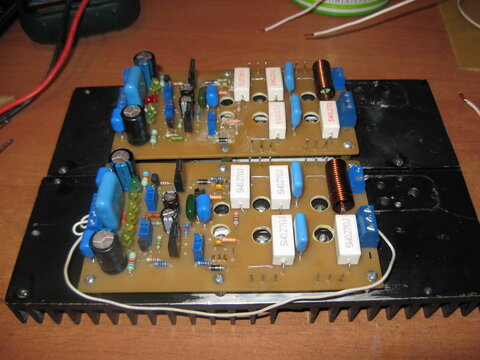

Всем привет. Когда то собирал этот УНЧ по печатке автора и по печатке Юрия(joreek). Оба аппарата подарены друзьям. Так вот по печатки Юрия недавно вернулся в мою обитель с постоянкой на выходе -3В, проявляется она изредка, бывает раз в пять минут, бывает раз в 2 часа. Путём сложных диагностических решений было выявлено, что Q1 КТ502 калится, в другом канале всё ок, падение напряжения на эммитерных резисторах R3=100Ом одинаково и равно 1,7В. Запаял новый КТ502, аппарат более не срывается в постоянку на выходе, но этот Q1 также продолжает греться. Чего делать товарищи, куда глядеть?

Изменено пользователем gutman
Ссылка на комментарий
Поделиться на другие сайты

Всётаки аппарат также сравыется в защиту. Уже и заменил КТ502/503 на BC556/546 они держат на коллекторе 500мВт, но ток покоя их возрос до 22мА при питании ±24В. Чего делать товарищи? откуда у него появилась наргузка коей небыло раньше?

Ссылка на комментарий
Поделиться на другие сайты

Ток через Q1 и Q3 должен быть одинаковый (или почти одинаковый), а значит и греться они должны тоже одинаково. Проверить бы.

Думаю что ток через верхний транзистор может быть больше при неисправности выходных транзисторов в верхнем же плече.

Ссылка на комментарий
Поделиться на другие сайты

Сейчас Q1 это BC556, Q3 - КТ503. Работает, но ток такойже. :smile: Раскачивают они Q6 и Q8 следует, что проблема может таится в них?

Ссылка на комментарий
Поделиться на другие сайты

Константин усилитель по схеме с портала? а если в место диодов поставить стабы на 15в

Ссылка на комментарий
Поделиться на другие сайты

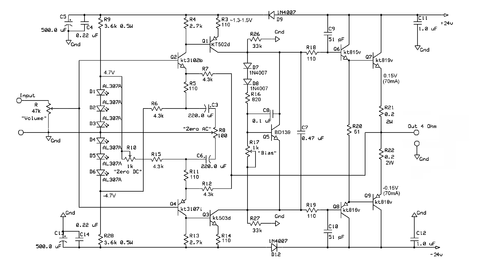

Александр, усь по схеме Юрия(joreek), вот прикалываю её. Тоесть вы предлагаете понизить Uпит предварительного унч до ±15В?


Ссылка на комментарий
Поделиться на другие сайты

  • 2 недели спустя...

Привет всем. Во-первых, хочу поправить Константина, чтобы не обижать авторов этого усилителя - схема не моя! я лишь подобрал (и то с подсказками Володи) ряд элементов под свое напряжение питания. Во-вторых - по поводу обозначенной проблемы, если неисправность "блуждающая", то не может ли быть пропадание контакта в подстроечнике R10?



P.S. А вообще сейчас сижу и думаю: греется Q1, а токи в R3 и R14 одинаковые? На выходе -3В (т.е. открыто нижнее плечо?) Хотелось бы поподробнее: в режиме перекоса узнать падения на резисторах R3, R18, R21 и, соответственно, R14, R19, R22

Изменено пользователем joreek
Ссылка на комментарий
Поделиться на другие сайты

  • 2 года спустя...

Можно ли выбросить один комплект транзисторов из выходного каскада, мне много не нужно, ток покоя выставлять тот же?
