Умзч С Компенсацией Нелинейности, 160 Вт (римейк По В. Королю)

[Wal]

wal не пробовали другой оконечник на рассыпухе подключить к вашему БП и той же разводки земли? Я пробное включение короля делал просто. 3 земли входа перемкнул временно с выходной (та что с пленками по питанию) и на общий транса (это временно!! конечно я потом разводку в корпусе буду делать как надо). не фонит. а вы как сделали? каждый отвод земли своим проводом в одну точку, как Владимир писал?

Всем привет.

Я просто ещё ремонтом квартиры параллельно занимаюсь, потому не всегда могу к компу и рабочему столу пробраться :smile:



Спасибо нашему меру - суровый сибиряк сказал НЕ СДАВАТЬСЯ и я не сдался :smile:

Вот она политическая воля руководителя!!!



Нашел я причину фона. Трудно поверить, но во всём виновата неправильная экранировка входных цепей.

Не заметил как так вышло, но кабелёк(точнее его экран) от входных разъёмов до платы усилителя сыграл решающую роль.



Пока не было возможности всё восстановить и отслушать, но дело было не в разводке земли - её я как только не переделывал.

И не в блоке питания, его я тоже менял.

Вот такая вот фигня приключилась.

Это, кстати, я Гендина начитался и типа по правилам решил всё сделать....



Всем спасибо за помощь и поддержку (особое спасибо ещё раз Игорю).

Как всё доделаю - отпишусь.

[Гость andrey]

Какую именно роль, wal? отвалился экран или что? Расскажите, чтоб потом на подобные грабли не наткнуться. Очень рад за вас, что проблема была такая мелкая и она решилась.

Я тоже скоро второй канал запущу, всё впаяно кроме вых транзисторов.

[Wal]

Какую именно роль, wal? отвалился экран или что? Расскажите, чтоб потом на подобные грабли не наткнуться. Очень рад за вас, что проблема была такая мелкая и она решилась.

Я тоже скоро второй канал запущу, всё впаяно кроме вых транзисторов.

"На пальцах" трудно объяснить...

Во вторник выйду на работу, нарисую, отсканирую и выложу сюда как всё было.

Дома сканера нет....

[Datagor]

Валерий, спасибо тебе на добром слове!

Я очень рад, что у тебя всё получилось. Нам часто не хватает простых маленьких побед.

Что такое ремонт в доме знаю не по наслышке... Поле боя!



А Гендина не ругай сильно, может его идея не подошла или не была правильно воспроизведена в конкретных условиях.

:smile:



P.S.

Можно рисовать в sPlan, Спринте, Кореле, Пайнте, Ворде наконец. Главное - сканнер не нужен.

[Wal]

Валерий, спасибо тебе на добром слове!

Я очень рад, что у тебя всё получилось. Нам часто не хватает простых маленьких побед.

Что такое ремонт в доме знаю не по наслышке... Поле боя!



А Гендина не ругай сильно, может его идея не подошла или не была правильно воспроизведена в конкретных условиях.

:smile:

Скорее всего второе - корявая реализация :smile:

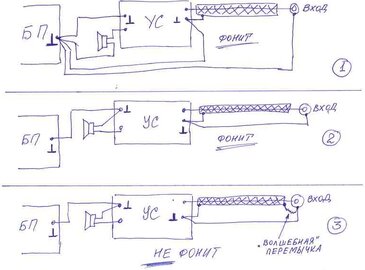

Обещанные картинки:

1. земля помаксимуму звездой

2. прочитал книгу Аудиокиллера - сделал как у него описано.

Кстати, отличная книга, читать всем!

3. почти по Лихницкому - найден "волшебный" проводок :smile:



Забыл подрисовать, везде при измерениях и испытаниях входной разъём был закорочен сам на себя.



[Гость andrey]

Вал, а есть разница куда подключать землю нагрузки? Обычно же вроде она на общую точку в БП садится (рис. 1). А по 2 и 3 рис. получается земля входа не соединена с землей БП. Если вы делали по печатке Владимира, то там 3 земли входных (кондеры, средний вывод подстроечника компенсации и входная цепь) отдельны. И что за "волшебный" проводок, поясните, я не в курсе.

[Гость vol2008]

У меня соединено так :



3-я земля не показана - она также соединена с общей точкой отдельным проводом.

Все земляные провода следует делать как можно короче.

[Гость andrey]

Собираюсь делать так: шинка алюминиевая (выводы банок К50-37 алюминиевые под винт М4). GND1, GND2, GND3 отдельными проводами от платы уся под один наконечник. Под шинкой наконечник на корпус.

Изменено 6 Октября, 2011 в 08:33 пользователем andrey

[Wal]

Вал, а есть разница куда подключать землю нагрузки? Обычно же вроде она на общую точку в БП садится (рис. 1). А по 2 и 3 рис. получается земля входа не соединена с землей БП. Если вы делали по печатке Владимира, то там 3 земли входных (кондеры, средний вывод подстроечника компенсации и входная цепь) отдельны. И что за "волшебный" проводок, поясните, я не в курсе.

По 2 и 3 варианту все земли разумеется соединялись на плате усилителя либо через резистор в 10 Ом либо просто перемычками. Всё равно фонило.

"Волшебный" - это я просто прикололся. Фон устранила припаянная перемычка из обычного провода.



По поводу разводки земли - источник И.Е. Рогов (здесь Аудиокиллер) "Конструирование источников питания звуковых усилителей" стр.100 рис.39

Изменено 6 Октября, 2011 в 12:51 пользователем wal

[Гость andrey]

Эх, где б еще посмотреть эту книгу )) тоже очень хочется заиметь. Надо попозже прикупить, щас на детали много ушло, соскреб заначки )))

[Гость andrey]

оба канала готовы. второй запущен также с полтыка. только ток покоя повышается при увеличении температуры радиатора, что то термостабилизация не работает как надо. может BD139 поменять на 815, но это потом надо послушать их оба. думаю совсем скоро.

[Datagor]

Андреич, выглядит аккуратно и симпатишно!

Радиаторы - вааще мечта.



Я полагаю, что все параметры нужно мерить после того как усь "устаканится", минуть через 10...30 после включения.

Если ток покоя нарастает только до определенного уровня и этот процесс не носит неконтролируемый лавинообразный характер, то всё ОК.
