Альтернатива прямоугольным ящикам АС

Рекомендованные сообщения

Гость firstact

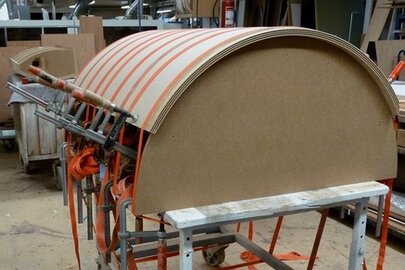

Хотелось бы обсудить такой вариант как цилиндрические корпуса для АС и даже использование разных емкостей из под чего либо для этих целей!

Изменено пользователем firstact

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Гость shaitan05

Не самый лучший вариант


Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Гость firstact

А так хотелось .столько материалов!Иду читать книги!

Изменено пользователем firstact

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Гость mike

Из рисунков видно, что в цилиндрическом корпусе можно сделать хороший сабвуфер, что зачастую и делают автомобилисты. А вот для широкополосных АС лучше всего подходит корпус в форме шара.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Видел занимательную конструкцию: басовик помещён в шарообразный корпус из двух слоёв стеклопластика, между которыми засыпан песок. Во-первых шарообразная форма корпуса сама по себе неплоха (см. вышеприведенный рисунок), во-вторых такой корпус точно никогда не задребезжит и даже не колыхнётся.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Я сделал два саба на 75гдн-4 в цилиндрах с толщиной стенки 10 мм,динамик в пол , на дсп 40 мм,верх тоже 40 мм.∅ внутренний=180 мм,высота 920 мм.Изготовлен из рулона электротехнического картона намоткой на 2 донышка. Промазывал дешёвым лаком,потому что не нашёл безводного связующего дешевле.Но сейчас думаю,что нужно было вообще без клея. Сначала проклеить начальную полосу,потом туго намотать,затем последнюю полосу. При огромной мощности вибраций стенок вообще нет,только верхняя крышка из двух двадцаток дсп зудит под пальцами.Внутри ватный мешок.Потом всё таки крышку верхнюю приоткрыл на 10 мм получился щелевой фаз-р,которы можно настраивать меняя высоту щели под конкретную комнату. Но звук такого баса мне не особо нравится.только когда озвучивает фильмы экшн -страшновато.Поэтому для музыки делаю массив на 5гдш-1-4.В последствии буду решать проблему затянутого баса. Буду фильтровать до 100 примерно герц пассивно или активно. А цилиндр для саба имеет место быть.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Гость firstact

Ну вот НЧ звено значит можно!СЧ-ВЧ определить осталось! :smile:

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Гость ilya.pro-rock

Форма корпуса очень важна. Наименьшая добротность у корпусов с непараллельными стенками, как проиллюстрировали графики выше. В клиновидных, пирамидальных корпусах практически не образуются стоячие волны. Чему наоборот весьма подвержены прямоугольные и круглые корпуса. Но их технологичность при производстве перекрывает такой существенный недостаток.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Как вот технологично на цилиндрическую поверхность сделать подиум для динамика,не ослабив конструкцию. Помните в журнале Техника молодёжи были статьи об инерционных двигателях,там маховик наматывался из металлической ленты.Получалась предварительно напряжённая конструкция при намотке.Так вот ,как только прорежешь сбоку цилиндра отверстие-ослабиться конструкция.Хочется чтобы не в пол шёл звук,да ачх ровнее.Тогда можно поставитьнч-сч динамик.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Гость firstact
Как вот технологично на цилиндрическую поверхность сделать подиум для динамика,не ослабив конструкцию. Помните в журнале Техника молодёжи были статьи об инерционных двигателях,там маховик наматывался из металлической ленты.Получалась предварительно напряжённая конструкция при намотке.Так вот ,как только прорежешь сбоку цилиндра отверстие-ослабиться конструкция.Хочется чтобы не в пол шёл звук,да ачх ровнее.Тогда можно поставитьнч-сч динамик.

Ну что то малолитражное допустим можно сделать,чтобы в пол не шел звук (если цилиндр банка от краски (Емали т.д.) пришпандорить динамик к горлышку банку на стойку и атас!

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Гость orial

А можно ли такой вариант предложить:



Делается паралелепиед - технологично. А внутри при помощи пенопласта делается внутренний объем в форме усеченного клина.



???

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
А можно ли такой вариант предложить:



Делается паралелепиед - технологично. А внутри при помощи пенопласта делается внутренний объем в форме усеченного клина



В данном случае важна не внутренняя форма а наружная

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
