Спасибо. Значит я их спокойно могу применить как межкаскадники в ламповой технике :smile:

[Гость avgur(сергей)]

Спасибо. Значит я их спокойно могу применить как межкаскадники в ламповой технике

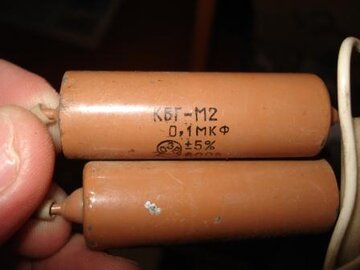

Разделительным конденсатором нужно поставить немецкий, емкостью 1μF, великолепный экземпляр. А КБГ-И лучше использовать как шунты.

p.s.Все конденсаторы, кроме последних, как раз и были спроектированы для использования в ламповых конструкциях!

Изменено 24 Января, 2011 в 17:14 пользователем avgur(сергей)

[Гость adishis]

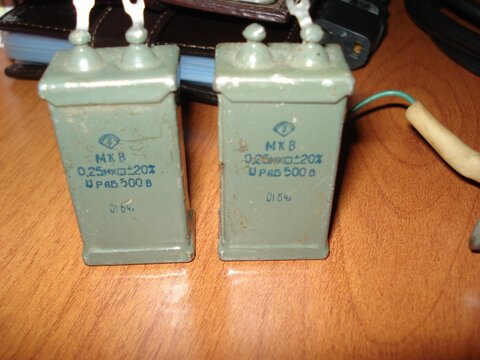

У меня еще есть вот такие... что из них лучше

Изменено 26 Января, 2011 в 04:07 пользователем adishis

[Гость avgur(сергей)]

У меня еще есть вот такие... что из них лучше

И Вы еще спрашиваете??? :smile:

Конечно "МКВ"!

Вам уже никакие блэк гейты не нужны и држенсены иже с ними!

Использовать разумеется, в качестве разделительных.

Изменено 26 Января, 2011 в 12:12 пользователем avgur(сергей)

[Гость adishis]

Спасибо за разьяснение :smile: :smile:

[Гость morrok]

Объясните что это, похож на согласующий трансформатор, кто может сказать его характеристики?

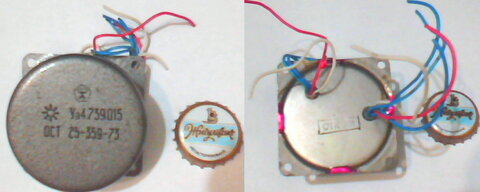

И это

[TANk]

1-е фото - согласующий трансформатор. Такие стояли в самописцах, или в координатных потенциометрах. Трансформатор на пермаллоевом сердечнике. У меня один из знакомых такие трансформаторы выпросил и поставил на выход ЦАПа - после чего был оооооочень доволен.

В воскресенье вечером или в понедельник, доберусь до своего домашнего компа и поищу. Где то у меня были намоточные параметры таких трансформаторов. В любом случае, храните их как есть, не разбирайте. Если сами не найдете куда пристроить - предложите коллегам поменяться на что нибудь. Желающие найдутся. Вещь хорошая.

[Гость morrok]

хочу его использовать для микрофонного предусилителя, компрессора. Чуть не ушёл на металлолом %)

[Гость swetoff]

Люди добрые, помогите найти даташит на КП904А.

[Гость morrok]

не могу найти инфу по трансам ТСМ (старые 70-х годов)

есть ТСМ1-2У3, ТСМ2-???, ТСМ3-6УЗ

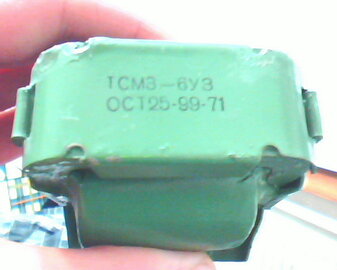

Выглядят так

[Гость morrok]

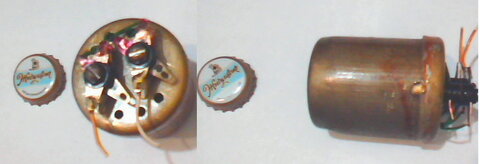

И вот ещё что, вот эта штука

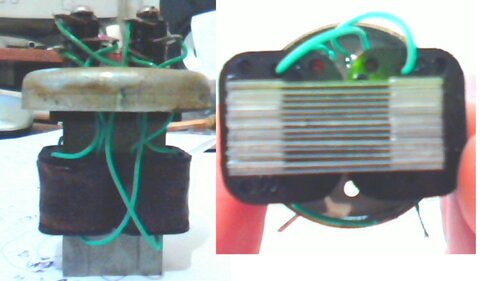

Я её разобрал, внутри вот что:

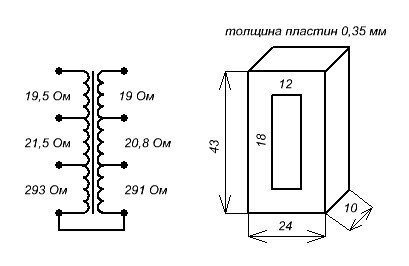

Замерял сопротивление обмоток и зарисовал схемку:



теперь можете сказать что это и для чего применяеться? ∅ провода не смог узанть

[Гость zan]

И вот ещё что, вот эта штука

Я её разобрал, внутри вот что:

Замерял сопротивление обмоток и зарисовал схемку:



теперь можете сказать что это и для чего применяеться? ∅ провода не смог узанть

прибор назывался УПД1-03

упд1_03.doc
